Secoroc QLX 50/55 κάτω από το σφυρί τρυπών
Secoroc QLX 50/55 κάτω από το σφυρί τρυπών με το σφυρί υψηλής επίδοσης DTH για την Αμερική κάτω από τη διάτρηση τρυπών
Secoroc QLX 50/55 κάτω από το HolHammer με το σφυρί υψηλής επίδοσης DTH για την Αμερική κάτω από τη διάτρηση τρυπών
QLX 50/55 - ο πιό πρόσφατος στα σφυριά υψηλής επίδοσης DTH
Σφυρί Secoroc QLX 50/55 σε Roschen και τον άτλαντα Copco Secoroc, συνεχίζουμε τους νέους τρόπους την παραγωγικότητα των πελατών μας. Γίαυτό έχουμε πάρει το καλύτερο του σχεδίου QL, έχουμε ρίξει σε μερικές νέες ιδέες, και έχουμε δημιουργήσει το Secoroc QLX 50 και QLX 55 κάτω από τα σφυριά τρυπών.
QLX 50 και QLX 55 είναι πρώτιστα σφυριά βαθιών τρυπών, αλλά έχουν αποδειχθεί επίσης σφυριά υψηλής επίδοσης για άλλες εφαρμογές.
Αυτά τα νέα 5» σφυριά προσφέρουν σε 20% περισσότερη ολόγυρη απόδοση από τα σφυριά QL και την καλύτερη διαποτισμένη ικανότητα διάτρυσης βαθιών τρυπών από τον προκάτοχό του, το σφυρί του TD 50. Είναι συγκριτικές μετρήσεις επιδόσεων με το υψηλότερο ποσοστό διείσδυσης το (ROP) και αξιοπιστίας που είναι μια περικοπή επάνω από το υπόλοιπο, χάρι στις λύσεις όπως η νέα ε-εξάρτηση που καθιστά τη συντήρηση ευκολότερη και γρηγορότερη να εκτελέσει. Το QLX 55 έχει το παχύτερο βαρέων καθηκόντων περίβλημα του (HD) για τη μακρύτερη ζωή υπηρεσιών κατά τη διάτρυση στους λειαντικούς σχηματισμούς βράχου.
Το QLX 50 και QLX 55 είναι αυστηρά τομέας που εξετάζεται στις ΗΠΑ και τη Σουηδία πριν από την έναρξη. Έχουν αποδειχθεί σημαντικοί στο φρεάτιο νερού, τη γεωθερμική διάτρηση, και άλλες εφαρμογές χάρι στο επίλεκτο χαρακτηριστικό γνώρισμα αέρα που επιτρέπει στο QLX για να ταιριάξει με ποικίλες συσκευασίες αέρα χρησιμοποιώντας τον υπερβολικό αέρα για τη δύναμη σφυριών.

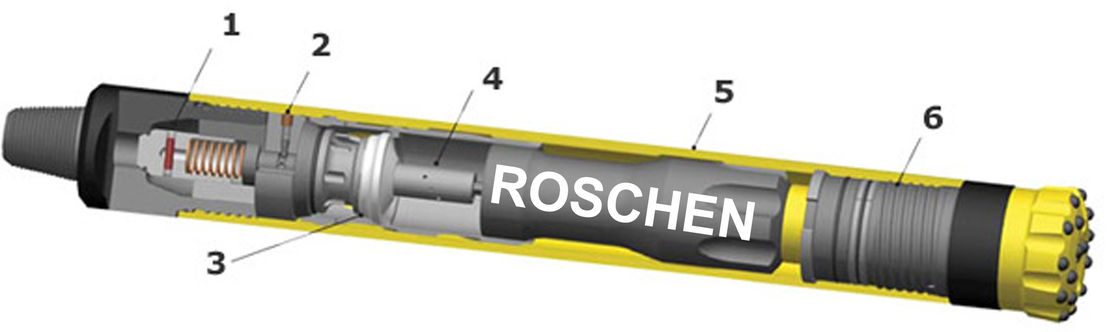

Προδιαγραφές σφυριών QLX 50/55 DTH | |
1 | Τομέας-αποδεδειγμένο σύστημα ελέγχου. |
2 | Ισχυρό σύστημα ανασχετικών συσκευών. |
3 | Ο αποδεδειγμένος κύκλος αέρα κβαντικού πηδήματος προβλέπει «την εξουσία» για 80% του εμβόλου κάτω από το κτύπημα. |
4 | Το επίλεκτο σύστημα αέρα επιτρέπει στον επιλέξιμο συγχρονισμό για να μεγιστοποιήσει την απόδοση σφυριών για να ταιριάξει με τη συσκευασία αέρα. |
5 | Αντιστρέψιμο περίβλημα για να μεγιστοποιήσει την ένδυση. |
6 | Βιομηχανία που οδηγεί την κνήμη ύφους QL. |
Γενικές προδιαγραφές | QLX 50 | QLX 55 | Κατανάλωση αέρα και συχνότητα αντίκτυπου (με τον αέρα επίλεκτο στην προεπιλογή που θέτει 2) | |||
Νήμα σύνδεσης | κανονισμός καρφίτσα 3 1/2» API | Πίεση αέρα | scfm | bpm ** | ||
Κνήμη κομματιών | QL 50 | 100 PSI | 155 | 1305 | ||
Εξωτερική διάμετρος | 4.8» | 5.08» | 150 PSI | 257 | 1426 | |
Το μήκος w/o δάγκωσε τον ώμο στον ώμο | 41.76» | 41.76» | 200 PSI | 374 | 1547 | |
Κομμάτι βάρους w/o | 153,0 λίβρες. | 178,0 λίβρες. | 250 PSI | 508 | 1668 | |
Backhead στα επίπεδα | 3.7»/4» | 3.7»/4» | 300 PSI | 657 | 1788 | |
Συνιστώμενο ελάχιστο μέγεθος κομματιών | 5.25» | 5.5» | 350 PSI | 822 | 1909 | |
Συνιστώμενο μέγιστο μέγεθος κομματιών | 6» | 6» | 400 psi* | 961 | 2029 | |
Άντεξε | 3.95» | 3.95» | 450 psi* | 1109 | 2114 | |
Βάρος εμβόλων | 33,0 λίβρες. | 33,0 λίβρες. | 500 psi* | 1258 | 2270 | |
Κτύπημα | 3.75» | 3.75» | η αξία | |||
Μέγιστο διαφορικό πίεσης | 500 psig | 500 psig | ** Χτυπήματα ανά λεπτό | |||
Ροπή σύνθεσης | 5000 ft-lb. | 5000 ft-lb. |
Λειτουργικές προδιαγραφές | |
Δύναμη τροφών | 1500 - 2000 λίβρες. |
Ταχύτητα περιστροφής | 50 - 80 περιστροφές/λεπτό |
Παρ. | Μέρος | Παρ. | Μέρος | |
1 | Σωλήνας εξάτμισης | 13 | O-ring* | |
2 | Τσοκ για QLX 50/για QLX 55 | 14 | Κώνος συμπίεσης | |
3 | Συνέλευση διατηρώντας δαχτυλιδιών κομματιών | 15 | Διανομέας αέρα | |
4 | O-ring* (υπηρέτης κομματιών) | 16 | Βούλωμα, ροή οδηγών επίλεκτη | |
5 | O-ring* (ρουλεμάν κομματιών) | 17 | Συνέλευση ανασχετικών συσκευών | |
6 | Ρουλεμάν κομματιών | 17a | Plunger* | |
7 | Δαχτυλίδι κλειδαριών | 17b | Δύτης spring* | |
8 | Περίβλημα για QLX 50/για QLX 55 | 17c | Υπηρέτης plug* δυτών | |
9 | Έμβολο | 18 | Άνοιξη βαλβίδων αντεπιστροφής | |
10 | Σφραγίδα - η ουρά εμβόλων άντεξε | 19 | Βαλβίδα αντεπιστροφής | |
11 | Εσωτερικός κύλινδρος | 20 | O-ring* (βαλβίδα αντεπιστροφής) | |
12 | Συνέλευση βαλβίδων | 21 | Στερεό βουλωμάτων έμφραξης | |
12a | O-ring* | 22 | O-ring* | |
12b | O-ring* | 23 | Συνέλευση Backhead για QLX 50/για QLX 55 | |
*Not που πωλείται χωριστά | ||||
** Στοιχείο 21 - το βούλωμα 1/4 έμφραξης» και το βούλωμα 1/8 έμφραξης» μπορούν να χρησιμοποιηθούν για να παρακάμψουν περισσότερο αέρα για να μειώσουν την πίεση ή/και να αυξήσουν την εγγμένος ταχύτητα. |
Όρια ένδυσης | Σφυριά και εξαρτήσεις | |||
Τσοκ | Ελάχιστο μήκος | 1.85» | QLX 50 ολοκληρώνει, κανονισμός καρφίτσα 3 1/2» API | |
Περίβλημα αντίστροφο QLX 50 | Ελάχιστο OD | 4.65» | QLX 55 ολοκληρώνει, κανονισμός καρφίτσα 3 1/2» API | |
Περίβλημα αντίστροφο QLX 55 | Ελάχιστο OD | 4.84» | Ε-εξάρτηση QLX 50, κανονισμός καρφίτσα 3 1/2» API | |
Το περίβλημα απορρίπτει QLX 50/55 | Ελάχιστο OD | 4.38» | Ε-εξάρτηση QLX 55, κανονισμός καρφίτσα 3 1/2» API | |
Ρουλεμάν κομματιών | Μέγιστη ταυτότητα | 3.019» | O-ring η εξάρτηση περιλαμβάνει τα στοιχεία 2x4, 1x5, 1x22 | |
Εκκαθάριση εμβόλων/περιβλημάτων | Max. | 0,01» | ||
Έμβολο/εσωτερική εκκαθάριση κυλίνδρων | Max. | 0,009» | Η εξάρτηση ικανότητας υποστήριξης περιλαμβάνει O-ring την εξάρτηση και τα στοιχεία 10, 12, 2x13, 20 | |
Προεξοχή σωλήνων εξάτμισης | Max. | 2.07» |
Προδιαγραφές κομματιών ROSCHEN DTH | ||||
Μέγεθος σφυριών | Διάμετρος κομματιών | Κνήμη | ΚΏΔΙΚΑΣ ROSCHEN | |
Μετρικός | Ίντσα | |||
1» | 64mm70mm | 2 1/2» - 2 3/4» | BR1 | ROS 11 |
2» | 70mm95mm | 2 3/4» - 3 3/4» | MACH20/BR2 | ROS 22 |
3» | 90mm102mm | 3 1/2» - 4» | COP32/COP34/MACH303 | ROS 32 |
M30/DHD3.5/BR3 | ROS 34 | |||
4» | 105mm152mm | 4 1/8» - 6» | COP44/DHD340/MACH44 | ROS 42 |
SD4/M40/QL40 | ROS 44 | |||
5» | 133mm165mm | 5 1/4» - 6 1/2» | COP54/DHD350R/MACH50 | ROS 52 |
SD5/M50/QL50/BR5 | ROS 54 | |||
6» | 152mm254mm | 4 1/8» - 10» | COP64/DHD360/SD6 | ROS 62 |
M60/QL60/Bulroc BR6 | ROS 64 | |||
8» | 203mm330mm | 8» - 13» | COP84/DHD380/SD8 | ROS 82 |
QL80/M80/M85 | ROS 84 | |||
10» | 254mm380mm | 10» - 15» | SD10 | ROS 100 |
NUMA100 | ||||
12» | 305mm508mm | 12» - 20» | DHD1120/SD12 | ROS 120 |
NUMA120/NUMA125 | ||||
Σημειώσεις: Οποιοδήποτε ειδικό μέγεθος των κομματιών DTH θα είναι διαθέσιμο από τα αιτήματα. | ||||
Το Metzke, νήμα Remet είναι διαθέσιμο! |
Προδιαγραφές σφυριών ROSCHEN DTH | |||||||
Μέγεθος σφυριών | Κνήμη κομματιών | Κώδικας ROSCHEN | Νήμα σύνδεσης | Κατάλληλο κομμάτι | Πίεση εργασίας | Κατανάλωση αέρα | |
2» | BR2 | ROS 11 ROS 22 | RD50 κιβώτιο | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
1.0Mpa | 4m3/min | ||||||
1.4Mpa | 5m3/min | ||||||
3» | DHD3.5 | ROS 32 | API 2 3/8» κανονισμός | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
COP32/COP34 | |||||||
M30 | 1.5Mpa | 9m3/min | |||||
4» | DHD340 | ROS 34 | API 2 3/8» κανονισμός | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3/min | |||||
M40 | 2.4Mpa | 15m3/min | |||||
5» | DHD350 | ROS 52 ROS 54 | API 2 3/8 " Reg/API 3 1/2» κανονισμός | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3/min | |||||
M50 | 2.4Mpa | 23m3/min | |||||
6» | DHD360 | ROS 62 ROS 64 | API 3 1/2» κανονισμός | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3/min | |||||
M60 | 2.4Mpa | 28.5m3/min | |||||
8» | DHD380 | ROS 82 ROS 84 | API 4 1/2» κανονισμός | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3/min | |||||
SD8 | 2.4Mpa | 34m3/min | |||||
M80/M85 | |||||||
10» | SD10 | ROS 100 | API 6 5/8» κανονισμός | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
Numa100 | 1.8Mpa | 40m3/min | |||||
ROS 100 | 2.4Mpa | 55m3/min | |||||
12» | DHD1120 | ROS 120 | API 6 5/8» κανονισμός | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
SD12 | 1.8Mpa | 56m3/min | |||||
Numa120 | 2.4Mpa | 78m3/min | |||||
Σημειώσεις: Οποιοδήποτε ειδικό μέγεθος των κομματιών DTH θα είναι διαθέσιμο από τα αιτήματα. | |||||||
Το Metzke, νήμα Remet είναι διαθέσιμο! |
FAQ
Οι πληροφορίες για το κομμάτι τρυπανιών dth εσείς μπορούν να επιθυμήσουν να ξέρουν πριν από τη διαταγή:
1. Μέθοδοι πληρωμής:
T/T (τηλεγραφική μεταφορά) ή Western Union ή L/C άμεσα
2. Διαχειριζόμενος χρόνος για μια διαταγή
Με βάση την ποσότητα διαταγής, κανονικά διαρκεί 20 ημέρες για την παραγωγή.
σε 3 εργάσιμες ημέρες μετά από να λάβει την προκαταβολή
3. Στέλνοντας τρόπος
Διαταγή δειγμάτων: προτείνουμε στον αγγελιαφόρο σαφή όπως DHL/UPS/TNT/FEDEX ή αεροπορικώς
Μαζική διαταγή: προτείνουμε αεροπορικώς ή θαλασσίως.
4. Ποιοτικός έλεγχος
Έχουμε πεπειραμένο QC μας.
Θα υπάρξει ακριβής επιθεώρηση και δοκιμή για κάθε διαταγή πριν από να στείλει έξω.
5. Μετά από τις υπηρεσίες:
α. Η ομάδα πωλήσεών μας απάντηση για την ερώτησή σας μέσα σε 24 ώρες (διακοπές που αποκλείονται)
β. η τεχνική υποστήριξη θα είναι διαθέσιμη οποτεδήποτε
6. Ποιότητα & υπηρεσία:
Α. Θα υπάρξει ακριβής επιθεώρηση και δοκιμή για κάθε διαταγή πριν από να στείλει έξω.
Β. Η ομάδα και η τεχνική υποστήριξη πωλήσεών μας απάντηση για την ερώτησή σας μέσα σε 24 ώρες μέσω του skype: ROSCHEN.TOOL και WhatsApp/Wechat: +86-13764195009
Γ. η ελεύθερη αντικατάσταση θα παράσχει μιά φορά την αποτυχία που επιβεβαιώνεται προκαλούμενος ή η ποιότητα των προϊόντων μας.
