Υψηλό σφυρί HD25A πίεσης αέρα DTH
Υψηλό σφυρί D25A πίεσης αέρα DTH κάτω από το σφυρί τρυπών για τη διάτρηση τρυπών φυσήματος
ΚΑΤΩ ΑΠΌ ΤΑ ΤΡΥΠΩΝΤΑΣ ΜΕ ΤΡΥΠΆΝΙ ΣΦΥΡΙΑ ΤΡΥΠΩΝ
Το σφυρί DTH χρησιμοποιείται για τη διάτρυση των τρυπών μέσω ενός ευρέος φάσματος των τύπων βράχου, η ποικιλία του οποίου συνεχίζει να υπερβαίνει την αρχική σύλληψη της πρόωρης διάτρησης τρυπών φυσήματος.
Η κάτω-ο-τρύπα αναφέρεται όπου η δράση σφυριών εμφανίζεται όταν συγκρίνεται με τα σφυριά ανεμοτράτων, τα οποία σφυρηλατούν πάνω από τη σειρά τρυπανιών. Το έμβολο σφυριών DTH κάνει πάντα τη απευθείας επαφή με το κομμάτι τρυπανιών και δεν υπάρχει γενικά καμία απώλεια διαβιβασθείσας ενέργειας ως τρυπάνια σφυριών βαθύτερα, όπως συμβαίνει με τις εγκαταστάσεις γεώτρησης ανεμοτράτων (τοπ σφυρί).
Το Roschen προσφέρει ένα ευρύ φάσμα των σφυριών DTH κατάλληλων για ποικίλες διαδικασίες διάτρυσης. Κάτω μας τα σφυριά τρυπών παρέχει την πιό ευπροσάρμοστη και οικονομικώς αποδοτική μέθοδο διάτρυσης βράχου.
| Βασικές πληροφορίες | |
| Διαμορφώστε το αριθ. | HD25A-αντιστοιχία κνήμη πρότυπο HD25 κομματιών |
| Τύπος | Περιστροφική εγκατάσταση γεώτρησης διατρήσεων |
| Τύπος δύναμης | Πνευματικός |
| Εμπορικό σήμα | ROSCHEN |
| Προδιαγραφή | SGS ISO |
| Κώδικας HS | 84123100 |
| Χρήση | Άνθρακας, μετάλλευμα, φρεάτιο νερού |
| Όρος | Νέος |
| Σφυρί DTH | |
Σφυρί D25A DTH (D25)
Εισαγωγή:
Είναι ένα είδος υψηλού σφυριού πίεσης αέρα DTH χωρίς footvalve, το νεώτερο σχέδιό μας. Είναι επίσης ένα από τα πιό προηγμένα σφυριά DTH στον κόσμο. υψηλή πίεση αέρα χωρίς σφυριά αξίας DTH ποδιών.
Χαρακτηριστικά γνωρίσματα:
1. Από το πρόβλημα του σπασίματος βαλβίδων ποδιών και της επέκτασης και της συστολής.
2. Πιό μικρή κατανάλωση ενέργειας και μεγαλύτερη συχνότητα αντίκτυπου. Η ταχύτητα διάτρυσης είναι 15%-30% υψηλότερο από αυτή με τη βαλβίδα ποδιών.
3. Απλή δομή, αξιόπιστα μέρη, μακράς διαρκείας, εύκολη και φτηνή συντήρηση.
4. Χαμηλότεροι αέρας και κατανάλωση πετρελαίου. Η κατανάλωση πετρελαίου είναι για 10% χαμηλότερο από αυτό με τη βαλβίδα ποδιών.
Προδιαγραφές:
| Τεχνικές παράμετροι σφυριών HD25A DTH | |||||
| Μήκος (αποκλείστε το κομμάτι) | Βάρος (αποκλείστε το κομμάτι) | Εξωτερική διάμετρος | Κνήμη κομματιών | Σειρά τρυπών | Νήμα σύνδεσης |
| 872 χιλ. | 16,00 κλ | Φ71 χιλ. | RS25 | Φ76 χιλ. ~ Φ90 χιλ. | T42 Χ 10 X 1,5 |
| Πίεση εργασίας | Ποσοστό αντίκτυπου σε 0,5 MPA | Συνιστώμενη περιστροφική ταχύτητα | Κατανάλωση αέρα | ||
| 1.0 MPA | 1.5 MPA | ||||
| 1.0~1.5 MPA | 25 Hz | 22-35 περιστροφή/λεπτό | 4 μ ³ /min | 6 μ ³ /min | |
| Προδιαγραφές σφυριών DTH | |||||||
| Μέγεθος σφυριών | Κνήμη κομματιών | Κώδικας ROSCHEN | Νήμα σύνδεσης | Κατάλληλο κομμάτι | Πίεση εργασίας | Κατανάλωση αέρα | |
| 2» | BR2 | ROS 11 ROS 22 | RD50 κιβώτιο | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
| 1.0Mpa | 4m3/min | ||||||
| 1.4Mpa | 5m3/min | ||||||
| 3» | DHD3.5 | ROS 32 | API 2 3/8» κανονισμός | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
| COP32/COP34 | |||||||
| M30 | 1.5Mpa | 9m3/min | |||||

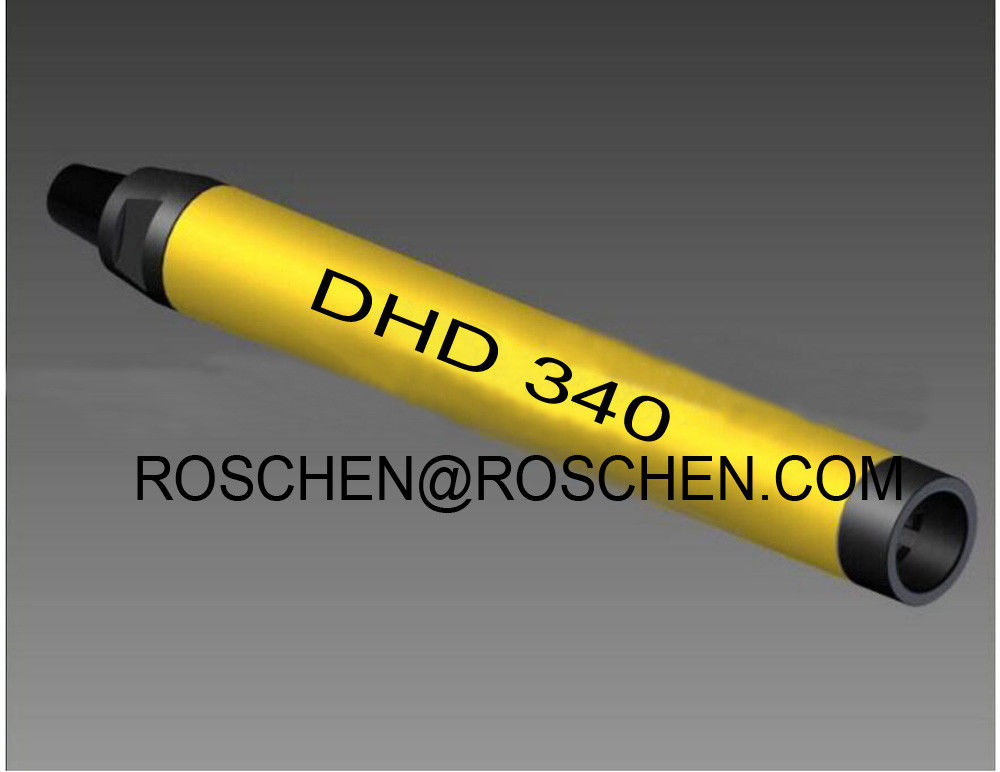

| 4» | DHD340 | ROS 34 | API 2 3/8» κανονισμός | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
| COP44 | |||||||
| QL40 | |||||||
| SD4 | 1.8Mpa | 10m3/min | |||||
| M40 | 2.4Mpa | 15m3/min | |||||
| 5» | DHD350 | ROS 52 ROS 54 | API 2 3/8 " Reg/API 3 1/2» κανονισμός | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
| COP54 | |||||||
| QL50 | |||||||
| SD5 | 1.8Mpa | 15m3/min | |||||
| M50 | 2.4Mpa | 23m3/min | |||||
| 6» | DHD360 | ROS 62 ROS 64 | API 3 1/2» κανονισμός | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
| COP64 | |||||||
| QL60 | |||||||
| SD6 | 1.8Mpa | 20m3/min | |||||
| M60 | 2.4Mpa | 28.5m3/min | |||||
| 8» | DHD380 | ROS 82 ROS 84 | API 4 1/2» κανονισμός | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
| COP84 | |||||||
| QL80 | 1.8Mpa | 26m3/min | |||||
| SD8 | 2.4Mpa | 34m3/min | |||||
| 10» | SD10 | ROS 100 | API 6 5/8» κανονισμός | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
| Numa100 | 1.8Mpa | 40m3/min | |||||
| ROS 100 | 2.4Mpa | 55m3/min | |||||
| 12» | DHD1120 | ROS 120 | API 6 5/8» κανονισμός | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
| SD12 | 1.8Mpa | 56m3/min | |||||
| Numa120 | 2.4Mpa | 78m3/min | |||||
| Σημειώσεις: Το Metzke, νήμα Remet είναι διαθέσιμο! | |||||||
