Γεωτεχνική τρυπώντας με τρυπάνι εξοπλισμού ατλάντων εγκατάσταση γεώτρησης τρυπανιών Copco υπόγεια που χρησιμοποιείται για την υπόγεια διάτρηση

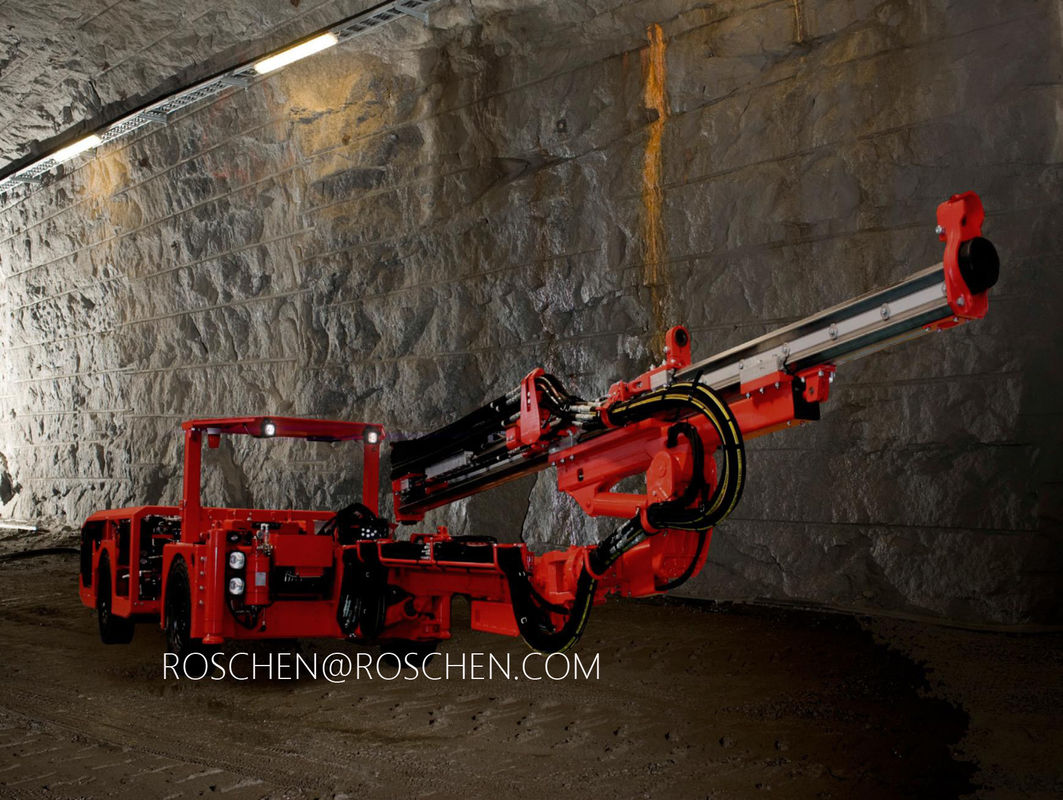

Η εγκατάσταση γεώτρησης τρυπανιών Roschen είναι μια μικρής ακτινοβολίας ενιαία μηχανή διατρήσεων βραχιόνων ηλεκτρο υδραυλική με σκοπό να εργαστεί στις ανασκαφές με το ελεύθερο ύψος τόσο χαμηλό όπως 1,7 μ.
Ο γερός καθολικός βραχίονας έχει μια μεγάλη βέλτιστη διαμορφωμένη κάλυψη, μια περιστροφή 360° και έναν πλήρη αυτόματο παραλληλισμό για τη γρήγορη και εύκολη διάτρηση προσώπου. Ο βραχίονας μπορεί επίσης να χρησιμοποιηθεί για θεμελιώδη, το σχεδιάγραμμα μανικών έχει ως σκοπό συγκεκριμένα να μεγιστοποιήσει την προστασία στους χαμηλούς τίτλους. Το εξαιρετικό σχεδιάγραμμα μορφής «Β» σχεδιάζεται για την καλές διαφάνεια και την ισορροπία, αυτό και ο ισχυρός τέσσερις-wheeldrive αρθρωμένος μεταφορέας εξασφαλίζουν γρήγορο και το χρηματοκιβώτιο ελιγμένος ακόμη και στους χαμηλούς όρους ελεύθερων υψών.
Το τρυπώντας με τρυπάνι σύστημα υψηλής επίδοσης επιτρέπει την υψηλή απόδοση διάτρυσης με την καλή οικονομία χάλυβα τρυπανιών και την υψηλή αξιοπιστία μηχανών.
Το περιβάλλον χειριστών και οι προστιθέμενες αυτόματες λειτουργίες επιτρέπουν στο χειριστή για να επικεντρωθούν στο χρηματοκιβώτιο, γρήγορα και την ακριβή διάτρηση.
Όλα τα σημεία υπηρεσιών είναι καλά προστατευμένα αλλά εύκολο να έχουν πρόσβαση.
Τεχνικές παράμετροι:
ΥΔΡΑΥΛΙΚΟ ΤΡΥΠΑΝΙ ΒΡΑΧΟΥ | ||
Τρυπάνι βράχου | HLX5 | |
Δύναμη κρούσης | 20 KW | |
Πίεση κρούσης | Μέγιστος φραγμός 220 | |
Ποσοστό κρούσης | 67 Hz | |
Ταχύτητα περιστροφής | Μέγιστες 250 περιστροφές/λεπτό (με OMS80) | |
Ροπή περιστροφής | 400 NM (με OMS80) | |
Μέγεθος τρυπών (που παρασύρει | 43 - 64 χιλ. | 1.7 - 2.5 μέσα |
Μέγεθος τρυπών (τρύπα περικοπών) | 76 -127 χιλ. | 2.9 - 5 μέσα |
Συνιστώμενη ράβδος | T38 - R32 | |
T38 - άλφα 330 | ||
T38 - R35 | ||
Προσαρμοστής κνημών | T38 (αρσενικό) | |
Βάρος | 210 κλ | 462,9 λίβρες |
Μήκος | 955 χιλ. | 37.6 μέσα |
Ύψος σχεδιαγράμματος | 87 χιλ. | 3.4 μέσα |
Συσκευή λίπανσης κνημών | Αέρια/ελαιώδις υδρονέφωση, kvl10-1 | |
Συμπιεστής λίπανσης κνημών | CT10, 1m3/min (7bar) | |
Κατανάλωση αέρα | 250 - 350 λ/λ | |
Κατανάλωση πετρελαίου | 180 - 250 g/h |
ΒΡΑΧΙΟΝΑΣ | ||
Βραχίονας | B26xl-φ | |
Boom* | B26S-NV, B26XL-NV | |
Παράλληλη κάλυψη | 35 τετρ.μέτρα | 376,74 ft2 |
Παραλληλισμός | Αυτόματος υδραυλικός | |
Επέκταση βραχιόνων | 1700 χιλ. | 66.92 μέσα |
Βάρος βραχιόνων, καθαρό | 2100 κλ | 4630 λίβρες |
Roll-over γωνία | 360º |
ΤΡΟΦΗ | ||
Τροφή | TF500-12 | |
Δύναμη τροφών | Μέγιστο kN 25 | |
Επέκταση τροφών | 1600 χιλ. | 5.24 πόδια |
Τροφή TF lengths* | 4256, 4864 χιλ. | 14, πόδια 16 |
Τηλεσκοπικό feed* | TFX6/12. 8/14 |
ΔΙΑΣΤΑΣΕΙΣ ΤΡΟΦΩΝ | ||||
Τροφή TF500 | Συνολικό μήκος | Μήκος τρυπών | Μήκος ράβδων | Καθαρό βάρος |
πόδια 12 | 5270 χιλ. | 3440 χιλ. | 3700 χιλ. | 500 κλ |
207.4 μέσα | 135.4 μέσα | 145.6 μέσα | 1102 λίβρες | |
πόδια 14 | 5880 χιλ. | 4050 χιλ. | 4305 χιλ. | 530 κλ |
231.4 μέσα | 159.4 μέσα | 169.4 μέσα | 1168 λίβρες | |
πόδια 16 | 6490 χιλ. | 4660 χιλ. | 4915 χιλ. | 560 κλ |
255.5 μέσα | 183.4 μέσα | 193.5 μέσα | 1234 λίβρες |
