Υψηλό αέρα πίεσης νερού περιστροφικό πνευματικό τρυπώντας με τρυπάνι DTH φρεατίων σφυρί βαθιών τρυπών
Κομμάτια κουμπιών για την ΑΠΟΣΤΟΛΗ DHD QL SD ΣΠΟΛΩΝ
Αντιστοιχημένα προϊόντα:
ράβδοι τρυπανιών 89mm με το API 3 1/2» ΚΑΝΟΝΙΣΜΌΣ ΚΑΡΦΊΤΣΑ
ράβδοι τρυπανιών 89mm με το API 3 1/2» ΚΑΝΟΝΙΣΜΌΣ ΚΙΒΏΤΙΟ
ράβδοι τρυπανιών 114mm με το API 4 1/2» ΚΑΝΟΝΙΣΜΌΣ ΚΑΡΦΊΤΣΑ
ράβδοι τρυπανιών 114mm με το API 4 1/2» ΚΑΝΟΝΙΣΜΌΣ ΚΙΒΏΤΙΟ
Κομμάτια με COP84. DHD380, Mission80, QL80, κνήμες SD8
Τομείς εφαρμογής:
Όλα τα είδη τομέων, όπως η μεταλλεία, το λατομείο, η σήραγγα, η γέφυρα, η κατασκευή και το κ.λπ., αλλά εξαιρετικά άριστος να χρησιμοποιήσει με τους σωλήνες περιβλημάτων κατά τη διάρκεια της διάτρησης περιβλημάτων.
Χαρακτηριστικά γνωρίσματα:
Υψηλή δύναμη αντίκτυπου με τη χαμηλής συχνότητας, μακριά ζωή υπηρεσιών, non-return ξέπλυμα, αξιόπιστη απόδοση.
Παράμετροι Techincal
| Περιγραφή | Κώδικας προϊόντων | Κνήμη κομματιών | Σύνδεση νημάτων | Εξωτερικό Dia. (χιλ.) | Μήκος χωρίς κομμάτι (χιλ.) | Βάρος (κλ) | Επίπεδο γαλλικό κλειδί (χιλ.) | REC. Μέγεθος τρυπών (χιλ.) |
| RS 180 | 260000 | DHD38, COP84 | API 4 1/2» ΚΑΝΟΝΙΣΜΌΣ ΚΑΡΦΊΤΣΑ | 180 | 1522 | 190 | 150 | 203-271 |
| Πίεση εργασίας (φραγμός) | Συχνότητα αντίκτυπου στο φραγμό 17 (Hz) | Κανονική αξονική πίεση (kN) | Rec.Rotation ταχύτητα (r/min) | Κατανάλωση αέρα (μ ³ /min) | ||||
| 14-24 | 20 | 18.3 | 30-40 | 12bar | 17bar | 24bar | ||
| 22.5 | 28.2 | 39.6 | ||||||
| Σφυριά που ταιριάζουν με άλλα κομμάτια | ||||||||
| Περιγραφή | Κώδικας προϊόντων | Κνήμη κομματιών | Σύνδεση νημάτων | Εξωτερικό Dia. (χιλ.) | Μήκος χωρίς κομμάτι (χιλ.) | Βάρος (κλ) | Επίπεδο γαλλικό κλειδί (χιλ.) | REC. Μέγεθος τρυπών (χιλ.) |
| RS180-QL80 | 260001 | QL80 | API 4 1/2» ΚΑΝΟΝΙΣΜΌΣ ΚΑΡΦΊΤΣΑ | 180 | 1515 | 190 | 150 | 203-271 |
| RS180-Mission80 | 260003 | Mission80 | 1515 | 188 | ||||
| RS180-MACH80 | 260005 | MACH80 | 1522 | 190 | ||||
| RS180-SD8 | 261000 | SD8 | 1492 | 195 | ||||
| Εργασία Pressur (φραγμός) |
Αντίκτυπος Συχνότητα στο φραγμό 17 |
Κανονικός Αξονικός Πίεση (kN |
REC. Περιστροφή Ταχύτητα (r/min) |
Αέρας Κατανάλωση (μ ³ /min) |
||
| 14-24 | 20 | 18.3 | 30-40 | 14bar | 17bar | 24bar |
| 22.5 | 28.2 | 39.6 | ||||

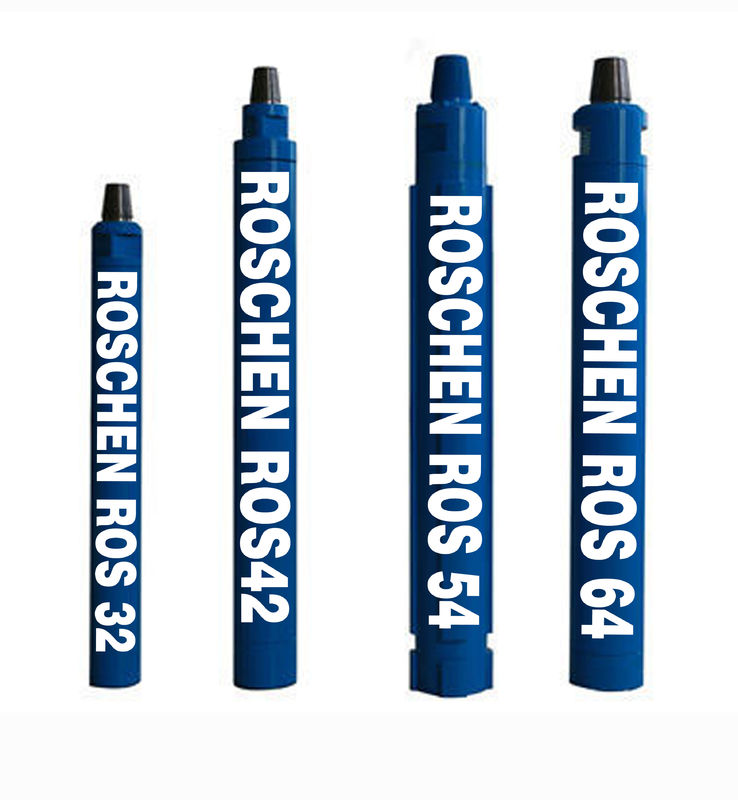

| Προδιαγραφές σφυριών ROSCHEN DTH | |||||||
| Μέγεθος σφυριών | Κνήμη κομματιών | Κώδικας ROSCHEN | Νήμα σύνδεσης | Κατάλληλο κομμάτι | Πίεση εργασίας | Κατανάλωση αέρα | |
| 1» | BR1 | ROS 11 | RD50 κιβώτιο | ¢50-70mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
| 1.0Mpa | 4m3/min | ||||||
| 1.4Mpa | 5m3/min | ||||||
| 2» | BR2 | ROS 22 | RD50 κιβώτιο | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
| 1.0Mpa | 4m3/min | ||||||
| 1.4Mpa | 5m3/min | ||||||
| 3» | DHD3.5 | ROS 32 | API 2 3/8» κανονισμός | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
| COP32/COP34 | |||||||
| M30 | 1.5Mpa | 9m3/min | |||||
| 4» | DHD340 | ROS 34 | API 2 3/8» κανονισμός | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
| COP44 | |||||||
| QL40 | |||||||
| SD4 | 1.8Mpa | 10m3/min | |||||
| M40 | 2.4Mpa | 15m3/min | |||||
| 5» | DHD350 | ROS 52 ROS 54 |
API 2 3/8» κανονισμός το /API 3 1/2» κανονισμός | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
| COP54 | |||||||
| QL50 | |||||||
| SD5 | 1.8Mpa | 15m3/min | |||||
| M50 | 2.4Mpa | 23m3/min | |||||
| 6» | DHD360 | ROS 62 ROS 64 |
API 3 1/2» κανονισμός | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
| COP64 | |||||||
| QL60 | |||||||
| SD6 | 1.8Mpa | 20m3/min | |||||
| M60 | 2.4Mpa | 28.5m3/min | |||||
| 8» | DHD380 | ROS 82 ROS 84 |
API 4 1/2» κανονισμός | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
| COP84 | |||||||
| QL80 | 1.8Mpa | 26m3/min | |||||
| SD8 | 2.4Mpa | 34m3/min | |||||
| M80/M85 | |||||||
| 10» | SD10 | ROS 100 | API 6 5/8» κανονισμός | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
| Numa100 | 1.8Mpa | 40m3/min | |||||
| ROS 100 | 2.4Mpa | 55m3/min | |||||
| 12» | DHD1120 | ROS 120 | API 6 5/8» κανονισμός | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
| SD12 | 1.8Mpa | 56m3/min | |||||
| Numa120 | 2.4Mpa | 78m3/min | |||||
| Σημειώσεις: | |||||||
| Το Metzke, νήμα Remet είναι διαθέσιμο! | |||||||
| Οποιαδήποτε ειδική κνήμη τύπων του σφυριού DTH θα είναι διαθέσιμη από τα αιτήματα. | |||||||
Κομμάτι DTH
Το κομμάτι DTH είναι επίσης το κύριο προϊόν μας. Μετά από την αναζήτηση ετών mang, έχουμε την πλούσια εμπειρία στην ανάπτυξη και την κατασκευή υψηλές - ποιοτικά προϊόντα, τα οποία υιοθέτησαν τις υψηλής ποιότητας πρώτες ύλες, προηγμένη τεχνολογία και πέρασαν μέσω αυστηρά της επιθεώρησης.
1.high και χαμηλά κομμάτια τρυπανιών κάτω-ο-τρυπών πίεσης αέρα
2.Low holeDia πίεσης αέρα.: 65220mm
3.High τρύπα Dia πίεσης αέρα.: 85305mm
4.Face τύπος: κέντρο πτώσης/κοίλος/κυρτός/διπλός μετρητής/επίπεδος
το κομμάτι 5.Our DTH μπορεί να είναι κατάλληλο για πολλούς τύπους σφυριών DTH, όπως XL, η αποστολή, η ΣΠΌΛΑ, το IR, Mach, Demag, το SD, Bulroc, Halco Mach, το Digger κ.λπ.
