Atlas Copco εκκεντρική διάτρηση υπερφορτίου
Atlas Copco εκκεντρικό υπερφορτίο που τρυπά Tubex XL 165 που χρησιμοποιούνται με τρυπάνι για τα συστήματα προόδου περιβλημάτων
ΣΎΣΤΗΜΑ ODS
Τρυπώντας με τρυπάνι σύστημα υπερφορτίου

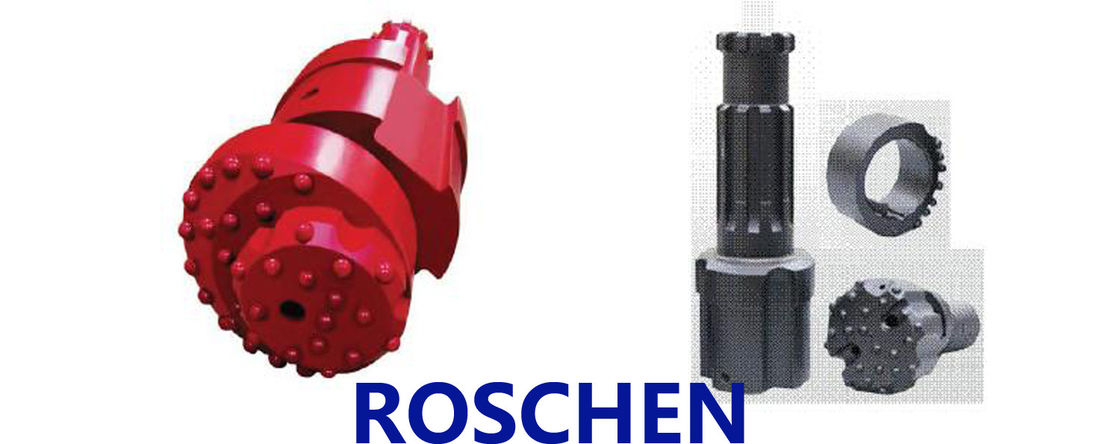

Το σύστημα ODS του Roschen είναι ένα αποδεδειγμένο διμερές εκκεντρικό τρυπώντας με τρυπάνι σύστημα υπερφορτίου που σχεδιάζεται για την ταυτόχρονα διάτρηση και το περίβλημα των τρυπών, μέσω των ασταθών επίγειων όρων.
Κύρια χαρακτηριστικά:
. Διαθέσιμος για τα μεγέθη περιβλημάτων από 114mm (4 1/2») στο απλό διμερές σχέδιο διαμέτρων 273mm (10 ¾») για την καλύτερη μεταφορά της ενέργειας στο πρόσωπο κομματιών
. Βέλτιστη απόδοση διάτρυσης στους ασταθείς επίγειους όρους
. Το εκκεντρικό κομμάτι μπορεί εύκολα και γρήγορα να αφαιρεθεί για την αντικατάσταση ή την αποκατάσταση
. η «ανοικτή και κλειστή» ρύθμιση κλειδώματος μέσα στον κάτοχο κομματιών έτσι τίποτα δεν μπορεί να αποτρέψει το εκκεντρικό κομμάτι από το κλείσιμο
. Το κομμάτι ODS έχει ένα θετικό πειραματικό σχέδιο που βοηθά να καθοδηγήσει το εκκεντρικό κομμάτι και να παραγάγει μια ευθύτερη τρύπα
Εκκεντρικό σύστημα περιβλημάτων (εκκεντρικό τρυπώντας με τρυπάνι σύστημα υπερφορτίου) | |||||||||
Τύπος | Περίβλημα Recom.Size (χιλ.) | Ελάχιστο εσωτερικό παπούτσι περιβλημάτων Dia.of Dia (χιλ.) Δ | Διεύρυνση Dia (χιλ.) Γ | ΣΦΥΡΊ DTH | Σωλήνας τρυπανιών | Μέρος number* | |||
Max.OD (α) | Min.ID (β) | Νήμα σύνδεσης | O.D. (χιλ.) | Γαλλικό κλειδί επίπεδο (χιλ.) | |||||
ODEX90 | 115 | 102 | 90 | 123 | DHD3.5 | API 2 3/8» κανονισμός | 76 | 65 | Odex90-DHD |
COP32 | Odex90-ΣΠΟΛΑ | ||||||||
QL30 | ODEX90-QL30 | ||||||||
ODEX115 | 142 | 128 | 115 | 152 | DHD340 | API 2 3/8» κανονισμός | 76 | 65 | Odex115-DHD |
COP44 | Odex115-ΣΠΟΛΑ | ||||||||
SD4 | ODEX115-SD4 | ||||||||
QL40 | ODEX115-QL40 | ||||||||
Αποστολή 40 | ODEX115-M40 | ||||||||
ODEX140 | 171 | 157 | 140 | 187 | DHD350R | API 2 3/8» κανονισμός | 89 | 65 | Odex140-DHD |
COP54 | Odex140-ΣΠΟΛΑ | ||||||||
SD5 | ODEX140-SD4 | ||||||||
QL50 | ODEX140-QL50 | ||||||||
Αποστολή 50 | ODEX140-M50 | ||||||||
ODEX165 | 196 | 183 | 165 | 212 | DHD360 | API 3 1/2» κανονισμός | 114 | 95 | Odex165-DHD |
COP64 | Odex165-ΣΠΟΛΑ | ||||||||
SD6 | ODEX165-SD6 | ||||||||
QL60 | ODEX165-QL60 | ||||||||
Αποστολή 60 | ODEX165-M60 | ||||||||
ODEX190 | 222 | 205 | 190 | 237 | DHD360 | API 3 1/2» κανονισμός | 114 | 95 | Odex190-DHD |
COP64 | Odex190-ΣΠΟΛΑ | ||||||||
SD6 | ODEX190-SD6 | ||||||||
QL60 | ODEX190-QL60 | ||||||||
Αποστολή 60 | ODEX190-M60 | ||||||||
ODEX240 | 273 | 260 | 240 | 306 | DHD380 | API 3 1/2» κανονισμός | 114 | 95 | Odex240-DHD |
COP84 | Odex240-ΣΠΟΛΑ | ||||||||
SD8 | ODEX240-SD8 | ||||||||
QL80 | ODEX240-QL80 | ||||||||
Αποστολή 80 | ODEX240-M80 | ||||||||
ODEX280 | 327 | 305 | 280 | 370 | SD10 | API 4 1/2» κανονισμός | 114 | 95 | Odex280-SD |
Numa100 | Odex280-NU |
* Το πλήρες σύστημα περιλαμβάνει τον κάτοχο κομματιών, το εκκεντρικό κομμάτι, και τις καρφίτσες κλειδώματος. Άλλες μορφές κνημών διαθέσιμες κατόπιν αιτήσεως
Το ODS είναι ένα διμερές εκκεντρικό τρυπώντας με τρυπάνι σύστημα υπερφορτίου με σκοπό για την ταυτόχρονη εγκατάσταση των περιβλημάτων να υποστηρίξει τους ασταθείς επίγειους όρους.
Τον κάτοχο κομματιών εναρμονίζονται στο σφυρί με τον ίδιο τρόπο όπως ένα συμβατικό κομμάτι κουμπιών θα ήταν.
Το εκκεντρικό κομμάτι κουμπιών είναι κλειδωμένο στον κάτοχο κομματιών με τη βοήθεια μιας διπλής ρύθμισης καρφιτσών “Seloc” που μπορεί να αφαιρεθεί όταν χρειάζεται το κομμάτι είτε το εκ νέου άλεσμα είτε την αντικατάσταση.
Ο ανεφοδιασμός ROSCHEN μόνο πέρασε κλωστή στα περιβλήματα αλλά το σύστημα μπορεί επίσης να χρησιμοποιηθεί με τα λιγότερο ακριβά ενωμένα στενά περιβλήματα όταν πρέπει το περίβλημα για να αφεθεί στην τρύπα.
Όταν το σύστημα ODS τρυπηθεί με τρυπάνι στο απαραίτητο βάθος, το εκκεντρικό κομμάτι μπορεί να κλείσουν στην ομόκεντρη θέση του με την ανύψωση ενάντια στο παπούτσι περιβλημάτων και το μετρητή που περιστρέφονται 180 βαθμούς, και το πλήρες σύστημα που αποσύρεται από το περίβλημα.
Αν απαιτείται, είναι έπειτα δυνατό να τρυπήσει με τρυπάνι επάνω στο στερεό βράχο που χρησιμοποιεί ένα συμβατικό κομμάτι κουμπιών μιας διαμέτρου ίσης με το μέγεθος συστημάτων.
Είναι σημαντικό να σιγουρευτεί ότι ένας σταθεροποιητής των σωστών διαστάσεων τοποθετείται άμεσα πίσω από το σφυρί.
ROSCHEN κατασκευάζει μια σειρά των κατόχων κομματιών, εκκεντρικά κομμάτια, παπούτσια περιβλημάτων και σταθεροποιητές, για να συνοδεύσει τα τρυπώντας με τρυπάνι συστήματα ODS μας. Για περισσότερες λεπτομέρειες προϊόντων, παρακαλώ συμβουλευθείτε τα τεχνικά φυλλάδια πωλήσεών μας ή ελάτε σε επαφή με την ομάδα πωλήσεών μας για τη βοήθεια.
