Φορητή εγκατάσταση γεώτρησης διατρήσεων εμβόλων μηχανών της Cummins για την ορεινή διάτρηση περιοχών
Πρότυπο: Rsdx-2 πλήρης υδραυλική φορητή εγκατάσταση γεώτρησης τρυπανιών

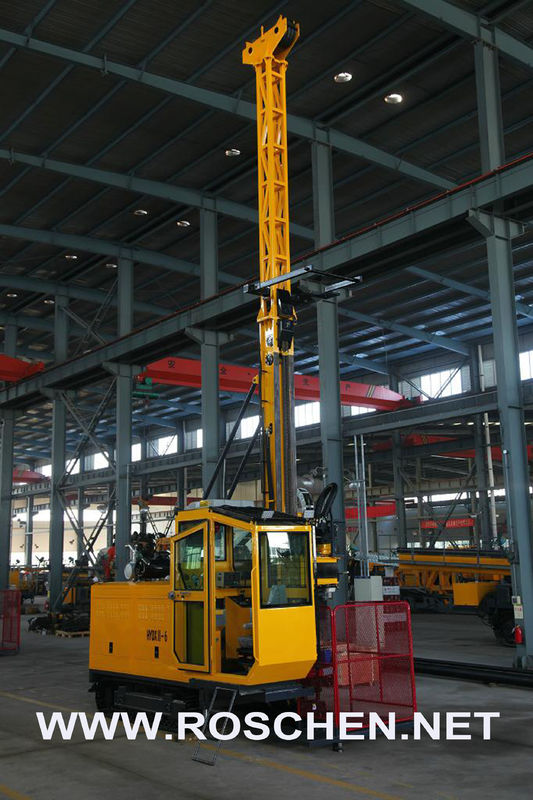

Rsdx-2 υδραυλική εγκατάσταση γεώτρησης διατρήσεων
1. Γενική επισκόπηση
Rsdx-2 η πλήρης υδραυλική φορητή εγκατάσταση γεώτρησης τρυπανιών είναι ένα είδος ελαφριάς εγκατάστασης γεώτρησης που σχεδιάζεται για τη γεωλογική εξερεύνηση στη απομονωμένη περιοχή δύσκολη να εισαγάγει. Αυτή η φορητή εγκατάσταση γεώτρησης τρυπανιών είναι κυρίως κατάλληλη για τη διάτρυση διαμαντιών με την καλωδίωση που αφαιρεί τον πυρήνα την τεχνική. Η εγκατάσταση γεώτρησης αποτελείται από τη μονάδα ισχύος diesel, το υδραυλικό σύστημα, το πίνακα ελέγχου, τον ιστό, και το κύριο βαρούλκο, το βαρούλκο γραμμών καλωδίων, το κεφάλι τρυπανιών, το σύστημα τροφών, το σφιγκτήρα ποδιών, κ.λπ. Η υδραυλική εγκατάσταση γεώτρησης διατρήσεων rsdx-2 είναι απολύτως υδραυλική που οδηγείται για όλη την επιφάνειά της αφαιρώντας τον πυρήνα τη λειτουργία. Το σχέδιο ύφους διάσπασης κάνει την εγκατάσταση γεώτρησης στο καλά assimilability και το disassemblability, που διευκολύνουν τη μεταφορά στις περισσότερες απρόσιτες περιοχές. Η γερή δομή συν το ακριβές σύστημα ελέγχου εξασφαλίζει το υψηλό ποσοστό διείσδυσης και τη σημαντική αξιοπιστία.
2. Κύρια τεχνικά χαρακτηριστικά γνωρίσματα:
1. Πλήρες υδραυλικό και επικεφαλής πρότυπο τρυπανιών. Η επικεφαλής περιστροφή τρυπανιών πραγματοποιείται με τέσσερις υδραυλικές αντλίες που οδηγούνται από πέντε μηχανές diesel αυτό κάνει επίσης το σύστημα κυλίνδρων σίτισης υδραυλικό να πραγματοποιήσει την πλήρη σίτιση κτυπήματός του και στην υψηλότερη και χαμηλότερη ταχύτητα.
2. Με το καλό dismantlability. Η φορητή εγκατάσταση γεώτρησης τρυπανιών είναι υιοθετημένο ύφος διάσπασης στο σχέδιο, συμπεριλαμβανομένης της μονάδας ισχύος, την υδραυλική δεξαμενή πετρελαίου, την πλατφόρμα χειρισμού και το μηχανισμό λειτουργίας, δηλ. το τρυπώντας με τρυπάνι τμήμα. Έτσι είναι σε ελαφρύ και μπορούν να φερθούν από τη δύναμη ατόμων ή τη ζωική δύναμη. Η υδραυλική εγκατάσταση γεώτρησης διατρήσεων μπορεί να εφαρμοστεί και να εκτελεσθεί στο στενό διάστημα για τη διάτρηση της τρύπας σε 45°-90° με την ισχυρότερη προσαρμοστικότητα.
3. Ισχυρή προσαρμοστικότητα τεχνικών. Εκτός από τη διάτρυση διαμαντιών με τη γραμμή καλωδίων που αφαιρεί τον πυρήνα την τεχνική, αυτή η φορητή εγκατάσταση γεώτρησης τρυπανιών είναι στην ισχυρή προσαρμοστικότητα τεχνικών. Rsdx-2 η υδραυλική εγκατάσταση γεώτρησης διατρήσεων ισχύει για την απαίτηση διάτρυσης και σίτισης οποιουδήποτε άλλουδήποτε στρώματος.
3. Τεχνικές προδιαγραφές
| Πρότυπο | Rsdx-2 υδραυλική εγκατάσταση γεώτρησης διατρήσεων | |
| Ικανότητα τρυπανιών (μ) | BQ | 350 |
| NQ | 230 | |
| HQ | 120 | |
| Εκτιμημένη δύναμη (KW)/ | Πέντε σύνολα R2V870 διπλών μηχανών diesel κυλίνδρων αερόψυκτων | 11/2,500 |
| Περιστροφική ταχύτητα (r/min) του δυναμικού συστήματος | Δύο σύνολα μηχανών diesel Yuchai YC2108 | 33/2,400 |
| Ένα σύνολο μηχανής diesel της Cummins 4BTA3.9-C100 | 74/2,200 | |
| Κεφάλι μονάδων | Σειρά ροπής (NM) | 334-930 |
| Σειρά ταχύτητας (περιστροφή/λεπτό) | 0-900 | |
| Μηχανισμός τροφών | Τροφή κυλίνδρων πετρελαίου, κτύπημα ανελκυστήρων (χιλ.) | 1700 |
| Ικανότητα ανύψωσης (KN) | 50 | |
| Ικανότητα τροφών (KN) | 25 | |
| Κύριο βαρούλκο | Μέγιστη ικανότητα ανύψωσης (KN) | 18 |
| Ταχύτητα ανύψωσης (m/min) | 84 | |
| Κουλούριασμα του μήκους (μ) | 30 | |
| Διάμετρος Wirerope (χιλ.) | φ12 | |
| Σχοινί που αφαιρεί τον πυρήνα το βαρούλκο | Ικανότητα ανύψωσης (KN) | 8.4 |
| Ταχύτητα ανύψωσης (m/min) | 90-240 | |
| Κουλούριασμα του μήκους (μ) | 500 | |
| Διάμετρος Wirerope (χιλ.) | φ6 | |
| Bw-100A αντλία λάσπης | Διάσταση: L×W×H (χιλ.) | 3500×1500×1300 |
| Μέγιστο βάρος των συστατικών (σύστημα που αποκλείεται δυναμικό) (κλ) | 100 | |
