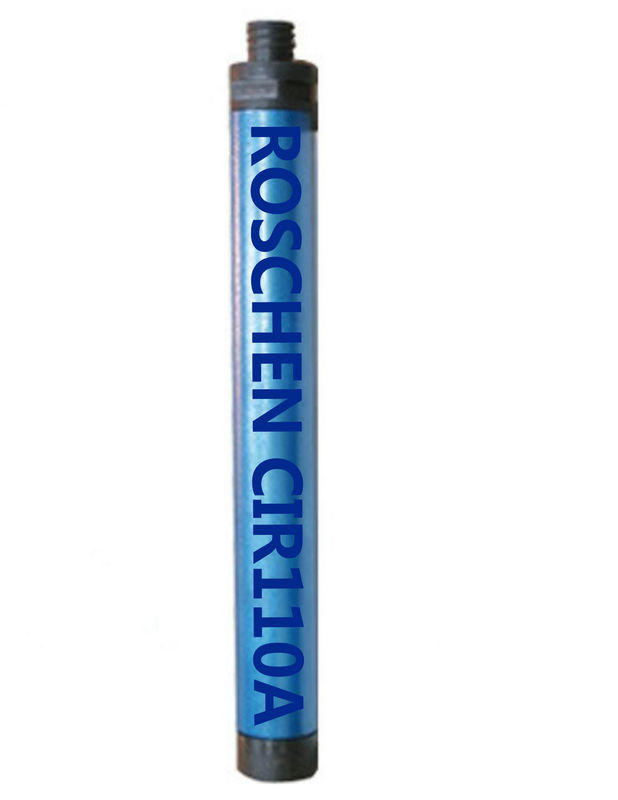

CIR110A Downhole Downhole τρυπανιών σφυριών τρυπανιών εξαρτήματα διατρήσεων και μεταλλείας αντίκτυπου τρυπανιών
| Όνομα | Κάτω από τους σφυρί τρυπών, σφυρί DTH |
| Εμπορικό σήμα | ROSCHEN |
| Πεδίο της εφαρμογής | Ανοικτή διάτρηση βράχου, εφαρμοσμένη μηχανική σηράγγων |
| Ταχύτητα διάτρυσης τρυπών (mm/min) | 840 (mm/min) |
| Μέγεθος (χιλ.) | 110 |
| Πρότυπο | CIR110A |
| Διάμετρος τρυπών τρυπανιών (χιλ.) | 110-120 (χιλ.) (χιλ.) |
| Ενέργεια αντίκτυπου (MPA) | 0.5-0.7 |
| Βάθος τρυπών (μ) | 200 Μ |
| Συχνότητα αντίκτυπου | 840 (Hz) |
| Διάμετρος παλτών | 98mm |
CIR110A Downhole λεπτομέρειες προϊόντων σφυριών:
Τρυπώντας με τρυπάνι διάμετρος: Φ110--120mm
Διάμετρος σακακιών: Φ98mm
Συνολικό μήκος: 838mm
Βάρος: 36kg
Πίεση εργασίας: 0.5-0.7Mpa
Κατανάλωση αέρα: 11m3/min
Συχνότητα αντίκτυπου: 840 φορές/λ.
Πρότυπες διαστάσεις προδιαγραφών σφυριών τρυπανιών DTH
| Πρότυπο | Τρύπα τρυπανιών Dia. (χιλ.) | Περίβλημα OD (χιλ.) | Μήκος (χιλ.) | Βάρος (κλ) | Πίεση εργασίας (MPA) | Κατανάλωση αέρα (m3/min) | Συχνότητα αντίκτυπου (T/min) |
| σφυρί 65A DTH | Ø65-67 | 61 | 745 | 13 | 0.5-0.7 | 2.5 | ≥810 |
| σφυρί 70A DTH | Ø74-76 | 67 | 766 | 15 | 0.5-0.7 | 3 | ≥810 |
| σφυρί 80A DTH | Ø80-82 | 72 | 796 | 17 | 0.5-0.7 | 5.5 | ≥810 |
| Σφυρί 90 DTH | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 7 | ≥840 |
| σφυρί 90A DTH | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 6 | ≥840 |
| Σφυρί 900 DTH | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 5 | ≥700 |
| Σφυρί 930 DTH | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 6 | ≥700 |
| σφυρί 110A DTH | Ø110-120 | 98 | 838 | 36 | 0.5-0.7 | 11 | ≥840 |
| Σφυρί DHD340 DTH | Ø110-140 | 98 | 1045 | 39 | 1.2-2.0 | 3.5-15 | ≥1140 |
| Σφυρί DHD350 DTH | Ø135-155 | 122 | 1213 | 57 | 0.6-2.5 | 7.5-9 | ≥1140 |
| Σφυρί DHD360 DTH | Ø152-190 | 139 | 1300 | 98 | 0.6-2.5 | 10.5-19 | ≥1140 |
Κοινές μέθοδοι ανίχνευσης μηχανικών βλαβών σφυριών CIR110A DTH
| Δυσλειτουργία | λόγος | Μέθοδος αποκλεισμού |
| Η παροχή αέρα δεν προσκρούει | 1. Υπάρχει ξένο θέμα στη βαλβίδα δίσκων και η βαλβίδα αντεπιστροφής είναι κολλημένη. | Αποσυνθέστε impactor για τον καθαρισμό και την επιθεώρηση. |
| 2. Το λαδώνοντας πετρέλαιο είναι πάρα πολύ ιξώδες για να κολλήσει το έμβολο. | Ανοίξτε τη βαλβίδα αντεπιστροφής, προσθέστε μια εκροή κηροζίνης ή βενζίνης μικρού ποσού, και αντικαταστήστε έπειτα το λεπτύτερο λιπαντικό. | |
| 3. Αφότου κολλά έξω το κομμάτι τρυπανιών, θα σπάσει απότομα μπροστινό στον κοινό και δεν μπορεί να επαναρυθμιστεί. | Αφαιρέστε το κεφάλι τρυπανιών για τη συντήρηση. | |
| 4. Φτωχό δάγκωμα λίπανσης, εμβόλων και κυλίνδρων. | Αποσυναρμολογήστε και εξετάστε, αντικαταστήστε τα μέρη όταν χρειάζεται, και βελτιώστε τους όρους λίπανσης. | |
| 5. Εγκαταστήστε τα λανθασμένα ή ελλείποντα μέρη. | Συγκεντρώστε εκ νέου σύμφωνα με το διάγραμμα δομών | |
| Shockless | 1. Το λαστιχένιο δαχτυλίδι είναι χαλασμένο, το μαξιλάρι ρύθμισης και το στόλισμα δεν πιέζονται. | Αντικαταστήστε την ποδιά, στόλισμα αύξησης |
| 2. Αυστηρή ένδυση των εμβόλων, των κυλίνδρων, κ.λπ. | Αντικαταστήστε τα μέρη |
CIR110A Downhole Impactor τρυπανιών προφυλάξεις λειτουργίας:
1. Στους κανονικούς όρους διάτρυσης βράχου, impactor συντηρείται και καθαρίζεται και συγκεντρώνεται εκ νέου κάθε 200 ώρες της λειτουργίας. Η διάτρυση των τρυπών ή του αποχωρισμού σκουριάς λάσπης εκτελείται κάθε 100 ώρες.
2. Η λίπανση impactor επιτυγχάνεται μέσω της συσκευής λίπανσης στην κύρια μηχανή. Επομένως, είναι απαραίτητο να εξασφαλιστεί ότι τη συσκευή λίπανσης γεμίζουν με το πετρέλαιο πριν από την έναρξη κάθε μετατόπισης, και υπάρχει ακόμα ένα πλεόνασμα προτού να αρχίσει η επόμενη μετατόπιση. Το πετρέλαιο λιπαντικού ελαίου είναι Νο 20 το καλοκαίρι και Νο 5-10 μηχανικό πετρέλαιο μηχανικού πετρελαίου το χειμώνα. Προτού να εγκατασταθεί impactor στο σωλήνα τρυπανιών, η βαλβίδα εξάτμισης χρησιμοποιείται για να αφαιρέσει τα συντρίμμια στο σωλήνα τρυπανιών και τον έλεγχο εάν υπάρχει πετρέλαιο στο σωλήνα τρυπανιών. Ελέγξτε τη συσκευή αντίκτυπου μετά από να συνδέσει.
3. Impactor και η ράβδος τρυπανιών δεν πρέπει να αντιστραφούν στην τρύπα για να αποτρέψουν τα ατυχήματα. Στο στάδιο της διάτρυσης κάτω από την τρύπα, εάν θέλετε να σταματήσετε με τρυπάνι, δεν πρέπει να σταματήσετε την παροχή αέρα impactor αμέσως. Πρέπει να ανυψώσετε το τρυπάνι και να το φυσήξετε, και να σταματήσετε το εφοδιασμό υγραερίου όταν δεν υπάρχει άλλοι βράχος και σκόνη βράχου στην τρύπα. , Σταματήστε έπειτα.
