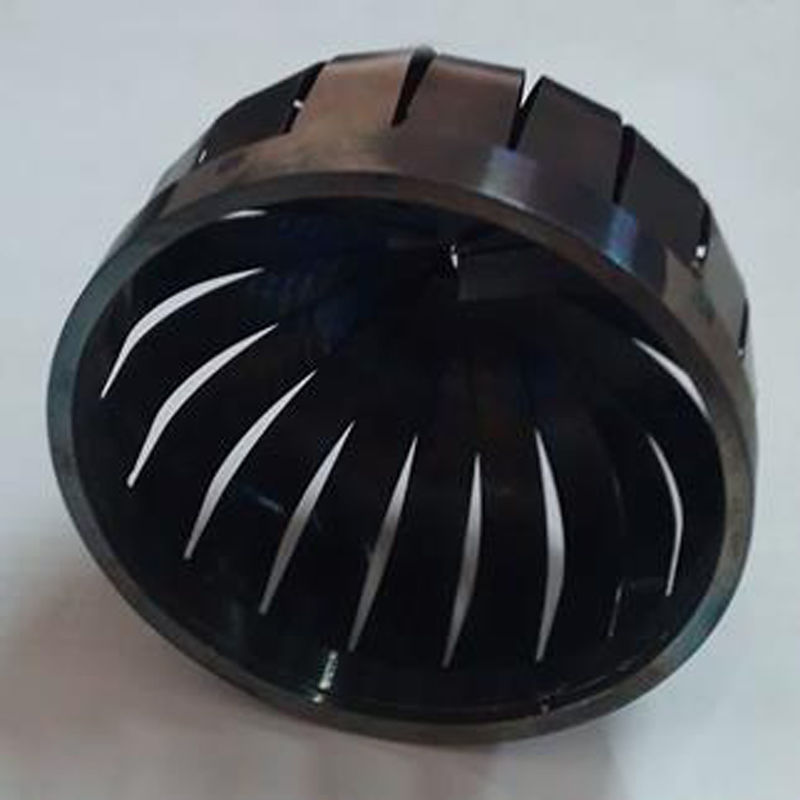

U100 Sampler Soil Core Catcher για γεωτεχνική γεώτρηση δειγματοληψίας εδάφους
Για δειγματοληψία U100 σε στρώσεις εδάφους γεώτρησης γεωτρήσεις για σύστημα δειγματοληψίας U100.
Περιγραφή
Ο εξοπλισμός του συστήματος Roschen U100, U70 Sampler έχει σχεδιαστεί για τη λήψη αδιατάρακτων δειγμάτων στα περισσότερα εδάφη και σε ορισμένα αδύναμα πετρώματα όπως η κιμωλία και η μάργα.Ο δειγματολήπτης παράγει έναν ονομαστικό πυρήνα εδάφους διαμέτρου 100 mm, μήκους περίπου 450 mm.Ο σωλήνας δείγματος με προσαρτημένο κοπτικό παπούτσι οδηγείται στο έδαφος μέσω ενός Συρόμενου Σφυριού.Μια κεφαλή μετάδοσης κίνησης ταιριάζει μεταξύ του συρόμενου σφυριού και του σωλήνα δείγματος και περιέχει έναν χώρο υπερκίνησης και μια σφαιρική βαλβίδα.Η σφαιρική βαλβίδα επιτρέπει την απελευθέρωση αέρα καθώς ο σωλήνας οδηγείται στο έδαφος.
Διαθέσιμο μέγεθος για άλλα βαρέλια πυρήνα ή δειγματολήπτες εδάφους:
κάννη πυρήνα B76, κάννη πυρήνα B86, κάννη πυρήνα B101, κάννη πυρήνα B131, κάννη πυρήνα B146
κάννη πυρήνα BQ κάννη πυρήνα NQ, κάννη πυρήνα HQ κάννη πυρήνα PQ, κάννη πυρήνα NQ3, κάννη πυρήνα HQ3, κάννη πυρήνα PQ3
TT-46 κύλινδρος πυρήνα TT56 κύλινδρος πυρήνα
κάννη πυρήνα T2-56, κάννη πυρήνα T2-66, κάννη πυρήνα T2-76, κάννη πυρήνα T2-86, κάννη πυρήνα T2-101
T6-76 core barrel T6-86 core barrel T6-101 core barrel T6-116 core barrel T6-131 core barrel T6-131 core barrel
T6S-76, T6S-86, T6s-101, T6s-131, T6S-146 βαρέλι πυρήνα
κάννη πυρήνα NMLC, κάννη πυρήνα HMLC
Κάνη πυρήνα HWF, κάννη πυρήνα PWF
κάννη πυρήνα NWG, κάννη πυρήνα HWG
κάννη πυρήνα LTK48
Κάννη πυρήνα Mazier
412 F βαρέλι πυρήνα
M101 κάννη πυρήνα
Κινεζικό πρότυπο: Wireline 56, wireline 59, wireline 75, wireline 91...
Η διάτρηση με σύρμα είναι η ειδική μέθοδος αφαίρεσης του πυρήνα.Όταν το τρυπάνι θέλει να αφαιρέσει τον πυρήνα από ένα συμβατικό τρυπάνι πυρήνα, ολόκληρη η κάννη του πυρήνα πρέπει να αφαιρεθεί από την τρύπα.Αυτό είναι χρονοβόρο, καθώς κάθε ράβδος πρέπει να αφαιρείται μία κάθε φορά.Με τη διάτρηση με σύρμα, μια κάννη πυρήνα μπορεί να αφαιρεθεί από το κάτω μέρος της οπής χωρίς να αφαιρέσετε το κορδόνι της ράβδου.Όταν το τρυπάνι θέλει να αφαιρέσει τον πυρήνα, μια υπέρβαση χαμηλώνεται στο άκρο ενός καλωδίου.Η υπέρβαση προσαρμόζεται στο πίσω μέρος του εσωτερικού σωλήνα της κάννης του πυρήνα και το σύρμα τραβιέται προς τα πίσω και ο εσωτερικός σωλήνας απεμπλέκεται από την κάννη.
Προδιαγραφές δειγματοληψιών U100:
| Τύπος | Μέγιστο OD * | Ελάχ.ID* (mm) | Αναλογία περιοχής |
| Τυπικό σύστημα | 118.6 | 104.4 | 29% |
| Πλαστικό σύστημα επένδυσης | 123,8 | 101.6 | 48% |
Περιγραφή κάννης πυρήνα καλωδίου:
| Συρμάτινη κάννη πυρήνα | κάννη διπλού πυρήνα σωλήνα |
| κάννη μονού πυρήνα | κάννη τριπλού πυρήνα σωλήνα |
