Δειγματοληψία 4" U100 για δειγματοληψία αδιατάρακτου εδάφους, γεωτεχνική δειγματοληψία
Δειγματολήπτης 4" U για δειγματοληψία αδιατάρακτου εδάφους
Σύστημα δειγματοληψίας U100, δειγματολήπτες U100
Δειγματολήπτες U100 (U4) και U70 - χρησιμοποιούνται για τη λήψη μη διαταραγμένων δειγμάτων στα περισσότερα εδάφη και σε ορισμένα αδύναμα πετρώματα.Ο δειγματολήπτης U100 δίνει ένα ονομαστικό δείγμα διαμέτρου 100 mm (4") και το U70 δίνει ένα ονομαστικό δείγμα διαμέτρου 70 mm.
Συστήματα Δειγματοληψίας U100
Αυτός ο εξοπλισμός έχει σχεδιαστεί για τη λήψη μη διαταραγμένων δειγμάτων στα περισσότερα εδάφη και σε ορισμένα αδύναμα πετρώματα όπως η κιμωλία και η μάργα.Ο δειγματολήπτης παράγει έναν ονομαστικό πυρήνα εδάφους διαμέτρου 100 mm (4"), μήκους περίπου 450 mm (18").
Ο σωλήνας δείγματος με προσαρτημένο κοπτικό παπούτσι οδηγείται στο έδαφος μέσω ενός Συρόμενου Σφυριού.
Μια κεφαλή κίνησης (ή περίβλημα κουδουνιού) ταιριάζει μεταξύ του συρόμενου σφυριού και του σωλήνα δείγματος και περιέχει έναν "χώρο υπερκίνησης" και μια σφαιρική βαλβίδα.Η σφαιρική βαλβίδα επιτρέπει την απελευθέρωση αέρα καθώς ο σωλήνας οδηγείται στο έδαφος.

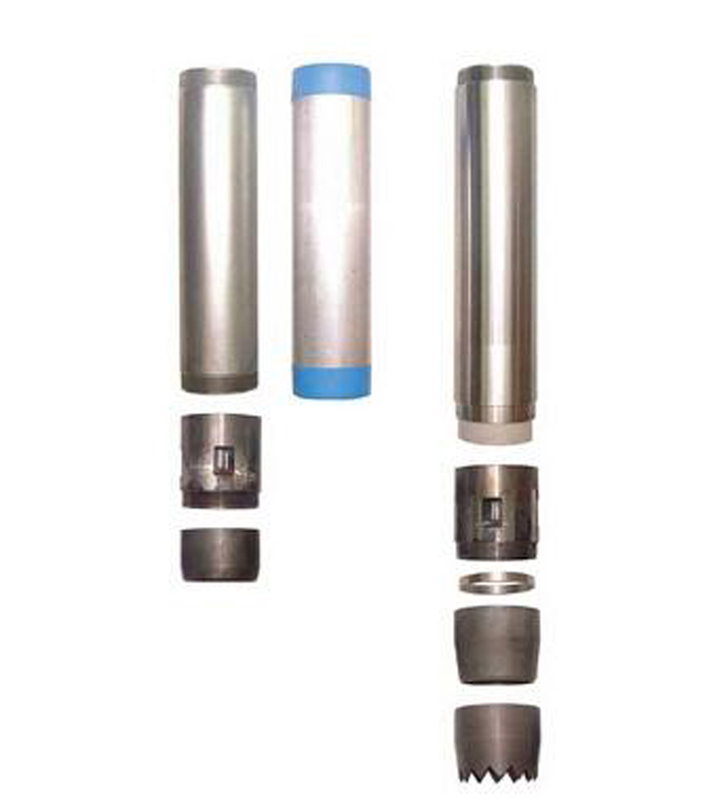

Δύο τύποι συστημάτων δειγματοληψίας U100 είναι σε κοινή χρήση:
Τυπικό σύστημα
Αποτελείται από σωλήνα δειγματοληψίας από χάλυβα ή αλουμίνιο, παπούτσι κοπής και προαιρετικά παπούτσια κοπής Corecatche είναι σκληρυμένα με θήκη και μπορεί να έχουν απλή ή οδοντωτή άκρη.Διατίθενται πλαστικά ή τελικά καπάκια από κράμα για την τοποθέτηση σωλήνων δειγμάτων και χρησιμοποιείται ειδικό κερί στεγανοποίησης για μακροχρόνια αποθήκευση δειγμάτων.
Πλαστικό σύστημα επένδυσης
Αποτελείται από έναν χαλύβδινο σωλήνα σώματος, ο οποίος περικλείει μια αντικαταστάσιμη πλαστική επένδυση.Τα απλά ή οδοντωτά παπούτσια κοπής προσαρμόζονται στη βάση του Body Tube και ένα προαιρετικό Corecatcher και Spacer Ring (απαιτείται όταν χρησιμοποιείται Corecatcher).Διατίθενται πλαστικά καπάκια για να ταιριάζουν στις πλαστικές επενδύσεις.
Αν και η χρήση πλαστικών επενδύσεων μειώνει το συνολικό κόστος λήψης και αποθήκευσης δειγμάτων, το παπούτσι κοπής είναι αναγκαστικά παχύτερο και επομένως το δείγμα είναι σημαντικά πιο διαταραγμένο σε σύγκριση με το τυπικό σύστημα.
Και για τα δύο συστήματα διατίθενται σύνδεσμοι για τη σύνδεση δύο ή περισσότερων σωλήνων δειγμάτων σε σειρά.
