U100 SAMPLER
Σύστημα Δειγματοληψίας U100 για Γεωτεχνική Διερεύνηση Τοποθεσιών και Δειγματοληψία Εδάφους
Γεωτεχνική Έρευνα Θέσης και Δειγματοληψία Εδάφους
Τα τελευταία χρόνια, οι συμπαγείς ελαφριές μηχανές διάτρησης και δειγματοληψίας έχουν γίνει πολύ δημοφιλείς.
Αρκετές εταιρείες κατασκευάζουν εξαιρετικές συμπαγείς μηχανές δειγματοληψίας εδάφους, όπως:
U100 Sampler Ο εξοπλισμός για αυτήν τη μέθοδο διείσδυσης στο έδαφος και δειγματοληψίας μπορεί να αναπτυχθεί γρήγορα σε ένα ρυμουλκούμενο πίσω από ένα όχημα 4×4 ή μέσα σε ένα πάνελ φορτηγό.
Τα γενικά μηχανήματα με ιχνηλάτες καουτσούκ μπορούν να κινούνται γρήγορα γύρω από μια τοποθεσία προκαλώντας ελάχιστη επιφανειακή ζημιά, ενώ λαμβάνονται καλής ποιότητας αντιπροσωπευτικά δείγματα στρωμάτων κάτω από την περιοχή συνήθως σε βάθη περίπου 10 mtr, αν και σε ευνοϊκές συνθήκες αυτό το βάθος μπορεί να αυξηθεί σημαντικά.
Η Geotechnical Exploration Services εκτελεί αυτή την εργασία χρησιμοποιώντας μηχανήματα εξοπλισμένα με σφυρί πτώσης που μπορεί γρήγορα να αντικατασταθεί με περιστροφική κεφαλή τρυπανιού που επιτρέπει τη διείσδυση στο υπόβαθρο, συμπεριλαμβανομένου του πυρήνα έως 50 mtr.
Μια σειρά εργαλείων κοπής και δειγματοληψίας έχει σχεδιαστεί για χρήση με αυτόν τον τύπο έρευνας ρηχού εδάφους.
Βαρέλια από σκυρόδεμα
Σε πολλές τοποθεσίες είναι απαραίτητο να κοπεί το σκυρόδεμα ή η άσφαλτος και άλλα τεχνητά υλικά προκειμένου να αποκτηθεί πρόσβαση στο έδαφος που πρόκειται να διερευνηθεί.Για αυτό χρησιμοποιείται ένας κύλινδρος κοπής/πυρήνα σκυροδέματος και αποτελείται από ένα σωλήνα με παπούτσι εμποτισμένο με διαμάντια που μπορεί εύκολα να κόψει τα πιο σκληρά υλικά, συμπεριλαμβανομένου του οπλισμένου σκυροδέματος.Το επάνω μέρος του σωλήνα είναι εξοπλισμένο με περιστρεφόμενο νερό για έγχυση νερού για την ψύξη του κομματιού και διαυγώνοντας τα μοσχεύματα του τρυπανιού.
Σωλήνες δειγματοληψίας παραθύρων & χωρίς παράθυρο
Οι σωλήνες δειγματοληψίας παραθύρων έχουν συνήθως μήκος 1mtr – 2mtr.Διαθέτουν ένα παπούτσι κοπής στο μπροστινό άκρο και εγκοπές ή παράθυρα στο πλάι που παρέχουν άμεση πρόσβαση στο δείγμα.Οδηγούνται στο έδαφος με ένα σταγόνα βάρους ή υδραυλικό σφυρί.Το περίβλημα προωθείται κατά τη δειγματοληψία όταν χρειάζεται για να σταθεροποιηθούν τα στρώματα που καταρρέουν.
Άλλοι παρόμοιοι τύποι σωλήνων δειγματοληψίας δεν έχουν παράθυρα (χωρίς παράθυρα), αλλά έχουν αφαιρούμενες διαφανείς πλαστικές επενδύσεις, οι οποίες μπορούν να σφραγιστούν για να διατηρηθεί η ακεραιότητα και στη συνέχεια να κοπούν κατά μήκος τους στο εργαστήριο όπου καταγράφονται, αναλύονται και ελέγχονται τα δείγματα δίνοντας εξαιρετικές αντιπροσωπευτικές πληροφορίες για ο χώρος που ερευνάται.
Άλλες γεωτεχνικές πληροφορίες μπορούν να συγκεντρωθούν κατά τη διάρκεια αυτού του τύπου έρευνας εδάφους.
Τυπικές δοκιμές διείσδυσης (SPT) στο BS1377B
Μια δοκιμή για την εκτίμηση του βαθμού συμπαγούς του εδάφους στη θέση του, μετρώντας τον αριθμό των χτυπημάτων που απαιτούνται για την οδήγηση ενός τυπικού κουταλιού δειγματοληψίας 1′ (0,3 μέτρα) χρησιμοποιώντας ένα βάρος 140 λιβρών (64 κιλά) που πέφτει 30″ (0,8 μέτρα).
Dynamic Probing (BS 1377 Part 9)
Αυτή η δοκιμή γίνεται για τον προσδιορισμό της αντίστασης διείσδυσης του εδάφους και συνίσταται στην πτώση ενός σφυριού σε έναν αμόνι σε απόσταση 300 mm και με ρυθμό μεταξύ 20 και 60 χτυπημάτων ανά λεπτό.Το αμόνι συνδέεται απευθείας μέσω άκαμπτων ράβδων με τον καθετήρα που στηρίζεται στα στρώματα στη βάση μιας οπής.Τα χτυπήματα μετρώνται και καταγράφονται για κάθε 100 χιλιοστά διείσδυσης.

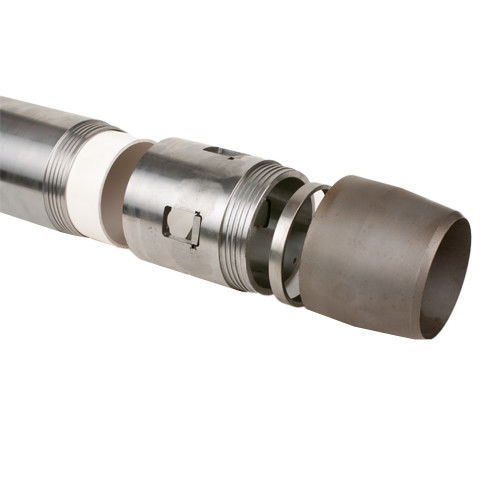

Δειγματοληψία U100
Αυτή είναι μια μέθοδος δειγματοληψίας κατά την οποία ένας σωλήνας δειγματοληψίας οδηγείται στο έδαφος (συνήθως υλικό τύπου πηλού).Τα δείγματα συγκρατούνται στο σωλήνα με τα δάχτυλα στη βάση που πιάνουν όταν ο σωλήνας σηκώνεται από τη βάση της οπής.Υπάρχουν πολλά συστήματα για δειγματολήπτες U100 - U100 Standard System, U100 Plastic Liner System & U100 Thin Wall System.
