U100 Samplers
Η κατηγορία ποιότητας του δείγματος που απαιτείται για τη συμμόρφωση με τις απαιτήσεις δοκιμών του πελάτη θα πρέπει να υπαγορεύει την κατηγορία του δείγματος που χρησιμοποιείται» (BS5930:2015 Ch20.1).Η αναλογία μήκους προς διάμετρο πρέπει να είναι μικρότερη από 1:20 για να συμμορφωθεί.
Η σειρά U100 περιλαμβάνει πολλά εξαρτήματα τα οποία ανάλογα με την επιλογή τους παρέχουν δείγματα κατηγορίας 1, 2 και 3 σύμφωνα με το BS EN ISO 22475-1 και τον Ευρωκώδικα 7.
Σε λεπτά εδάφη η αδιατάρακτη δειγματοληψία είναι συχνά πρακτική με τη χρήση των παρακάτω εργαλείων για να επιτραπεί η λήψη δειγμάτων για δοκιμή αντοχής και ακαμψίας.

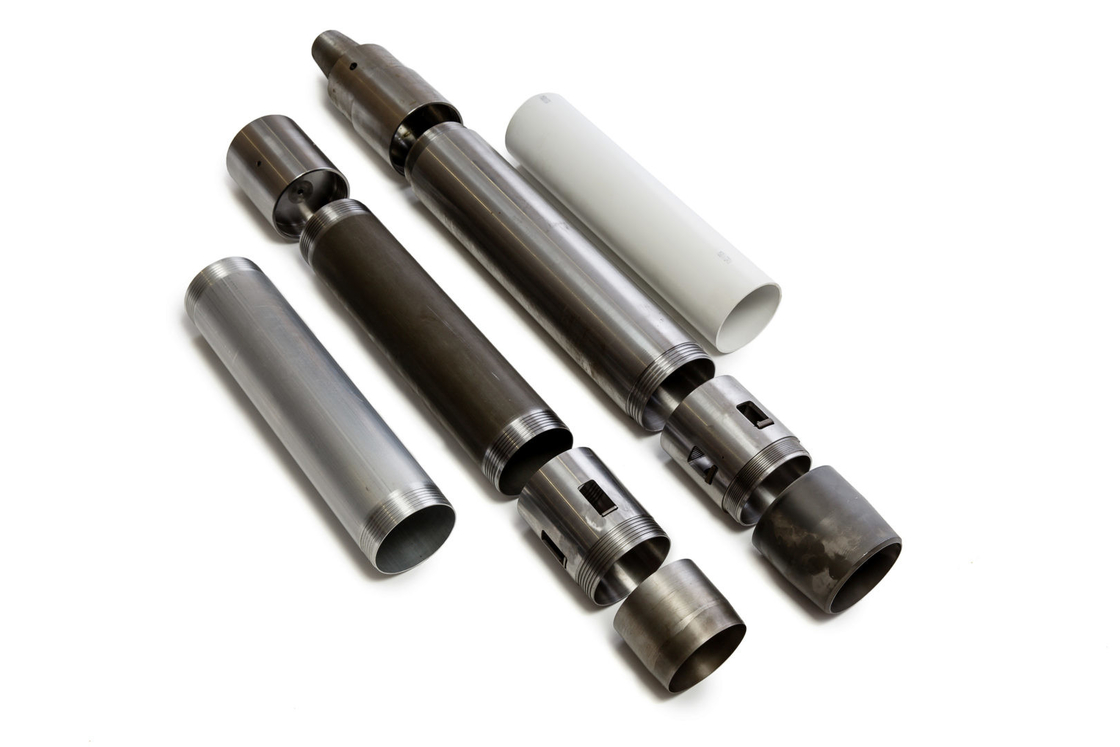

Οι τρεις τύποι συστημάτων δειγματοληψίας είναι οι εξής:
1. Τυπικό σύστημα U100 (OS-TK/W)
2. Πλαστικό σύστημα επένδυσης U100 (OS-TK/W)
3. Σύστημα U100T (OS-T/W)
Προδιαγραφές:
| Τύπος | Μέγιστο OD * | Ελάχ.ID* (mm) | Αναλογία περιοχής |
| Τυπικό σύστημα | 118.6 | 104.4 | 29% |
| Πλαστικό σύστημα επένδυσης | 123,8 | 101.6 | 48% |
Εμφάνιση 1 έως 2 από 2 εγγραφές
* Διαστάσεις μετρημένες στο παπούτσι κοπής
Δείτε το διάγραμμα.
Τυπικό σύστημα:
1. Σωλήνας δειγμάτων (επικαλυμμένος με κάδμιο χάλυβας ή αλουμίνιο).
2. Corecatcher (προαιρετικό)
3. Παπούτσι κοπής (απλή ή οδοντωτή άκρη)
Πλαστικό σύστημα επένδυσης
4. Σωλήνας σώματος από χάλυβα (περικλείει πλαστική επένδυση).
5. Corecatcher (προαιρετικό)
6. Δακτύλιος απόστασης
7. Παπούτσι κοπής (απλή ή οδοντωτή άκρη)
