Τυποποιημένοι διασπασμένοι εργαλεία εδαφολογικής δειγματοληψίας δειγματοληπτικών συσκευών κουταλιών/εξοπλισμός εδαφολογικής δοκιμής
Δειγματοληπτική συσκευή SPT
Διασπασμένη δειγματοληπτική συσκευή κουταλιών
Διασπασμένη δειγματοληπτική συσκευή σωλήνων SPT
Τυποποιημένη δειγματοληπτική συσκευή δοκιμής διείσδυσης
Διασπασμένη δειγματοληπτική συσκευή 2 κουταλιών» για τη λιθολογική περιγραφή και τη χημική ανάλυση
Διασπασμένη εδαφολογική δειγματοληπτική συσκευή βαρελιών
Δειγματοληπτική συσκευή SPT
Διασπασμένο κουτάλι
Δειγματοληπτική συσκευή SPT
Διασπασμένη δειγματοληπτική συσκευή κουταλιών
Τυποποιημένη δοκιμή το (SPT) διείσδυσης
Τυποποιημένη δειγματοληπτική συσκευή δοκιμής διείσδυσης
Γεωτεχνική έρευνα
Τυποποιημένη δοκιμή διείσδυσης
Τυποποιημένη δοκιμή το (SPT) διείσδυσης
Η τυποποιημένη δοκιμή το (SPT) διείσδυσης είναι μια επιτόπια δυναμική δοκιμή διείσδυσης με σκοπό να παρέχει τις πληροφορίες για τις γεωτεχνικές ιδιότητες εφαρμοσμένης μηχανικής του χώματος. Η διαδικασία δοκιμής περιγράφεται στις βρετανικές τυποποιημένες BS ο EN ISO 22476-3, ASTM D1586 και τα αυστραλιανά πρότυπα ΩΣ 1289.6.3.1. Μια λεπτομερής περιγραφή της δοκιμής και της διαδικασίας SPT μπορεί να βρεθεί στα γεωτεχνικά στοιχεία
Διαδικασία:
Η δοκιμή χρησιμοποιεί έναν thick-walled σωλήνα δειγμάτων, με μια εξωτερική διάμετρο 50 χιλ. και μια εσωτερική διάμετρο 35 χιλ., και ένα μήκος περίπου 650 χιλ. Αυτό οδηγείται στο έδαφος στο κατώτατο σημείο μιας γεώτρησης από τα χτυπήματα από ένα σφυρί φωτογραφικών διαφανειών με ένα βάρος 63,5 κλ (140 λίβρες) που μειώνονται μέσω μιας απόστασης 760 χιλ. (30 μέσα). Ο σωλήνας δειγμάτων οδηγείται 150 χιλ. στο έδαφος και έπειτα ο αριθμός χτυπημάτων που απαιτούνται για το σωλήνα για να διαπεράσει κάθε 150 χιλ. (6 μέσα) μέχρι ένα βάθος 450 χιλ. (18 μέσα) καταγράφεται. Το ποσό του αριθμού χτυπημάτων που απαιτούνται για το δεύτερο και το τρίτο 6 μέσα. από τη διείσδυση καλείται τη «τυποποιημένη αντίσταση διείσδυσης» ή την «ν-αξία». Σε περιπτώσεις όπου 50 χτυπήματα είναι ανεπαρκή να το προωθήσουν μέσω ενός διαστήματος 150 χιλ. (6 μέσα) η διείσδυση μετά από 50 χτυπήματα καταγράφεται. Η αρίθμηση χτυπήματος παρέχει μια ένδειξη της πυκνότητας του εδάφους, και χρησιμοποιείται σε πολλούς εμπειρικούς γεωτεχνικούς τύπους εφαρμοσμένης μηχανικής.
Σκοπός:
Ο κύριος σκοπός της δοκιμής είναι να παρασχεθεί μια ένδειξη της σχετικής πυκνότητας των κοκκωδών καταθέσεων, όπως οι άμμοι και τα αμμοχάλικα από τις οποίες είναι ουσιαστικά αδύνατο να ληφθούν τα ανενόχλητα δείγματα. Η μεγάλη αξία της δοκιμής, και ο κύριος λόγος για τη διαδεδομένη χρήση της είναι ότι είναι απλή και ανέξοδη. Οι παράμετροι εδαφολογικής δύναμης που μπορούν να προκύψουν είναι κατά προσέγγιση, αλλά μπορούν να δώσουν έναν χρήσιμο οδηγό στους επίγειους όρους όπου μπορεί να μην είναι δυνατό να ληφθούν τα δείγματα γεωτρήσεων της επαρκούς ποιότητας όπως τα αμμοχάλικα, άμμοι, βούρκοι, άργιλος που περιέχει την άμμο ή το αμμοχάλικο και τον αδύνατο βράχο. Στους όρους όπου η ποιότητα του ανενόχλητου δείγματος είναι ύποπτη, π.χ. οι πολύ λασπώδεις ή πολύ αμμώδεις άργιλοι, ή οι σκληροί άργιλοι, αυτό είναι συχνά συμφέροντες να εναλλάξουν τη δειγματοληψία με τις τυποποιημένες δοκιμές διείσδυσης για να ελέγξουν τη δύναμη. Εάν τα δείγματα βρίσκονται για να ενοχλούνται απαράδεκτα, μπορεί να είναι απαραίτητο να χρησιμοποιηθεί μια διαφορετική μέθοδος για τη δύναμη όπως τη δοκιμή πιάτων. Όταν η δοκιμή πραγματοποιείται στα κοκκώδη χώματα κάτω από το επίπεδο υπόγειων νερών, το χώμα μπορεί να γίνει χαλαρωμένο. Σε ορισμένες περιπτώσεις, μπορεί να είναι χρήσιμο να συνεχίσει τη δειγματοληπτική συσκευή πέρα από την απόσταση που διευκρινίζεται, προσθέτοντας τις περαιτέρω ράβδους διατρήσεων ανάλογα με τις ανάγκες. Αν και αυτό δεν είναι μια τυποποιημένη δοκιμή διείσδυσης, και δεν πρέπει να θεωρηθεί ως τέτοια, μπορεί τουλάχιστον να δώσει μια ένδειξη ως προς το εάν η κατάθεση είναι πραγματικά τόσο χαλαρά όπως η τυποποιημένη δοκιμή μπορεί να δείξει.
Η χρησιμότητα των αποτελεσμάτων SPT εξαρτάται από τον εδαφολογικό τύπο, με τις λεπτόκοκκες άμμους που δίνουν τα πιό χρήσιμα αποτελέσματα, με τις πιό χονδροειδείς άμμους και τις λασπώδεις άμμους που δίνουν τα εύλογα χρήσιμα αποτελέσματα, και τα αμμωδών χώματα αργίλων και που παράγουν τα αποτελέσματα που μπορούν να είναι πολύ κακώς αντιπροσωπευτικά των αληθινών εδαφολογικών όρων. Χώμα στις ξηρές περιοχές, όπως οι δυτικές Ηνωμένες Πολιτείες, μπορούν να εκθέσουν το φυσικό τσιμεντάρισμα. Αυτός ο όρος θα αυξήσει συχνά την τυποποιημένη αξία διείσδυσης.
Το SPT χρησιμοποιείται για να παρέχει τα αποτελέσματα για τον εμπειρικό προσδιορισμό της ευαισθησίας ενός άμμου στρώματος στη ρευστοποίηση σεισμού, βασισμένο στην έρευνα που εκτελείται από το σπόρο του Harry, Τ. Leslie Youd, και άλλα.
Τυποποιημένος εξοπλισμός διείσδυσης
Προκειμένου να πραγματοποιηθεί η τυποποιημένη δοκιμή το (SPT) διείσδυσης στις BS 1377: Μέρος 9:1990. Το αυτόματο σφυρί ταξιδιού, οι ράβδοι Drive SPT και μια διασπασμένη δειγματοληπτική συσκευή σωλήνων εργάζονται από κοινού.
Η βασική λειτουργία του πλήρους καθορισμένου τυποποιημένου εξοπλισμού διείσδυσης είναι όπως το ακόλουθο σκίτσο παρουσιάζει.
Περιγραφή των αγαθών:

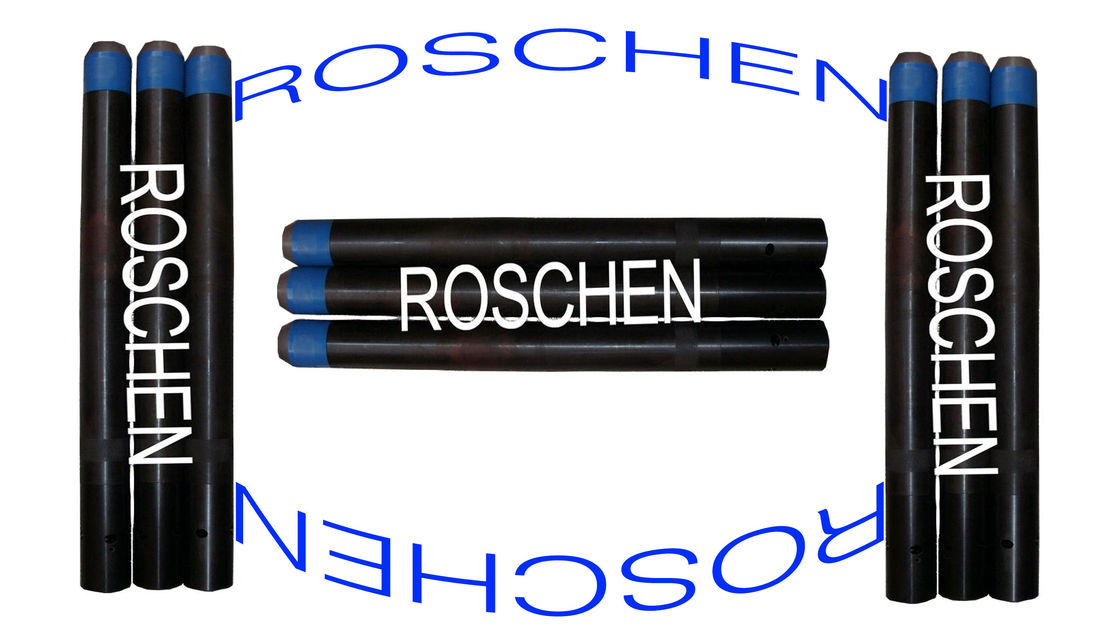

Η διασπασμένη δειγματοληπτική συσκευή σωλήνων SPT είναι για να κάνει την τυποποιημένη δοκιμή το (SPT) διείσδυσης. Το κατασκευάζουμε σύμφωνα με τις BS 1377: Μέρος 9: 1990. Ένας τοπ προσαρμοστής βαλβίδων σφαιρών, ένα ζευγάρι των διασπασμένων κουταλιών, και ένα ανοικτό παπούτσι SPT συνθέτουν ένα πλήρες σύνολο δειγματοληπτικής συσκευής SPT. Και οι πλαστικοί υπηρέτες καλαθιών τύπων και τύπων χάλυβα είναι διαθέσιμοι. Ο προσαρμοστής βαλβίδων σφαιρών αποτρέπει το δείγμα από το πλύσιμο από τη δειγματοληπτική συσκευή όταν αποσύρεται η δειγματοληπτική συσκευή από τη γεώτρηση. Ένας κώνος μύτης 60 βαθμού και μια μακριά στερεά ράβδος με το σημείο 60 βαθμού είναι διαθέσιμοι επίσης. Η σύνδεση βιδών στο τοπ προσαρμοστή εξαρτάται από τον τύπο ράβδων τρυπανιών που χρησιμοποιούνται για να οδηγήσουν τη δειγματοληπτική συσκευή, αλλά είναι πολύ συχνά 1.1/2» ράβδος B.S. Whitworth, ράβδων NWY, bw ή AW.
Σύνθεση:
Το διασπασμένο κουτάλι συνθέτει του επικεφαλής, διασπασμένου σωλήνα κουταλιών δειγμάτων, προσαρμοστής SPT, παπούτσι SPT, υπηρέτης καλαθιών.
Προδιαγραφές:
Η τυποποιημένη διασπασμένη δειγματοληπτική συσκευή σωλήνων είναι 2» (50,8 χιλ.) OD Χ» (34,9 χιλ.) ταυτότητα 1.3/8 Χ 18» (457mm)/24» (610 χιλ.) πολύ. Για τις βαριές συνθήκες οδήγησης, το βαρέων καθηκόντων σχέδιο «Tuflok» είναι διαθέσιμο.
