Δειγματοληπτική συσκευή δοκιμής SPT εδαφολογικής διείσδυσης με την άμεση ώθηση, γεωλογική χρήση έρευνας
Τυποποιημένη δειγματοληπτική συσκευή δοκιμής διείσδυσης
Δειγματοληπτική συσκευή SPT, τυποποιημένη δειγματοληπτική συσκευή 2 δοκιμής διείσδυσης» για τη γεωτεχνική εδαφολογική δειγματοληψία και δοκιμή με την άμεση ώθηση
Λεπτομερής περιγραφή προϊόντων:
Η διασπασμένη δειγματοληπτική συσκευή σωλήνων SPT είναι για να κάνει την τυποποιημένη δοκιμή το (SPT) διείσδυσης. Το κατασκευάζουμε σύμφωνα με τις BS 1377: Μέρος 9: 1990. Ένας τοπ προσαρμοστής βαλβίδων σφαιρών, ένα ζευγάρι των διασπασμένων κουταλιών, και ένα ανοικτό παπούτσι SPT συνθέτουν ένα πλήρες σύνολο δειγματοληπτικής συσκευής SPT. Και οι πλαστικοί υπηρέτες καλαθιών τύπων και τύπων χάλυβα είναι διαθέσιμοι. Ο προσαρμοστής βαλβίδων σφαιρών αποτρέπει το δείγμα από το πλύσιμο από τη δειγματοληπτική συσκευή όταν αποσύρεται η δειγματοληπτική συσκευή από τη γεώτρηση. Ένας κώνος μύτης 60 βαθμού και μια μακριά στερεά ράβδος με το σημείο 60 βαθμού είναι διαθέσιμοι επίσης. Η σύνδεση βιδών στο τοπ προσαρμοστή εξαρτάται από τον τύπο ράβδων τρυπανιών που χρησιμοποιούνται για να οδηγήσουν τη δειγματοληπτική συσκευή, αλλά είναι πολύ συχνά 1.1/2» ράβδος B.S. Whitworth, ράβδων NWY, bw ή AW.

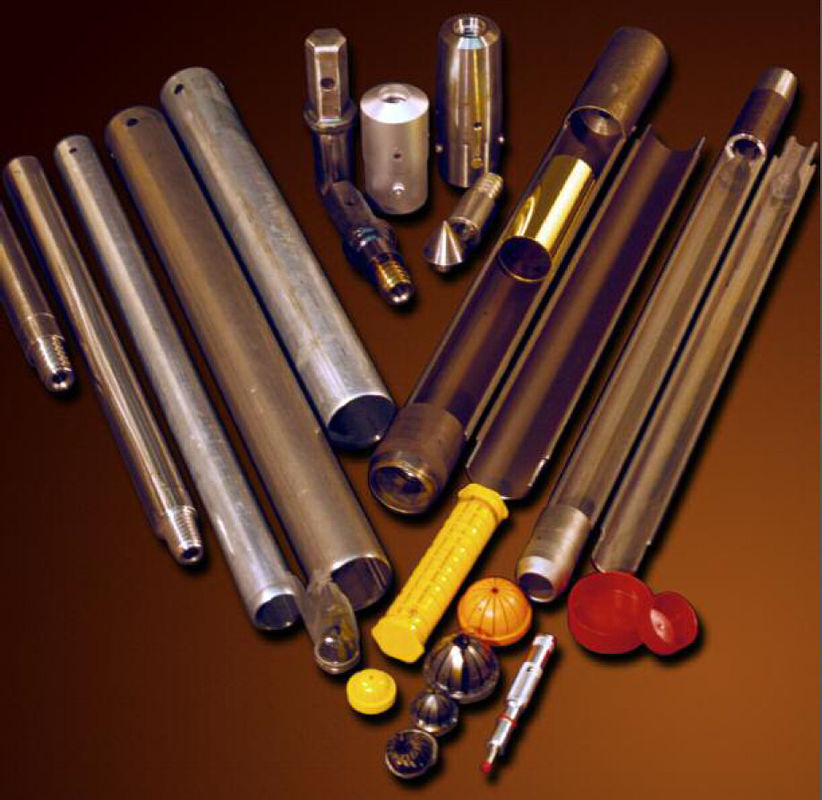

Το διασπασμένο κουτάλι συνθέτει του επικεφαλής, διασπασμένου σωλήνα κουταλιών δειγμάτων, προσαρμοστής SPT, παπούτσι SPT, υπηρέτης καλαθιών.
Η τυποποιημένη διασπασμένη δειγματοληπτική συσκευή σωλήνων είναι 2» (50,8 χιλ.) OD Χ» (34,9 χιλ.) ταυτότητα 1.3/8 Χ 18» (457mm)/24» (610 χιλ.) πολύ. Για τις βαριές συνθήκες οδήγησης, το βαρέων καθηκόντων σχέδιο «Tuflok» είναι διαθέσιμο.
Εφαρμογές:
Γεωτεχνική δειγματοληψία και δοκιμή με την άμεση ώθηση
Ο σωλήνας της Shelby είναι προηγμένος υδραυλικά και συλλαμβάνει ένα σχετικά δείγμα ανενόχλητου χώματος. Οι της Shelby η αιχμηρή εξέχουσα θέση του σωλήνα λεπτοί τοίχοι και απαιτούν λίγη προσπάθεια να ωθήσουν στο χώμα. Μην συστημένος για τη διάτρυση μέσω του αμμοχάλικου ή του σκληρού αργίλου.
Οι δειγματοληπτικές συσκευές σωλήνων της Shelby αποτελούνται από έναν ενός κομματιού, με λεπτούς τοίχους, κοίλο σωλήνα χάλυβα με open-end που έχει ακονιστεί σε μια εξέχουσα θέση. Ο κύριος σκοπός της δειγματοληπτικής συσκευής σωλήνων της Shelby είναι να ανακτηθούν σχετικά τα δείγματα ανενόχλητου χώματος κατάλληλα για τα εργαστηριακά τεστ των ιδιοτήτων εφαρμοσμένης μηχανικής όπως η δύναμη, η συμπιεστότητα, η διαπερατότητα, και η πυκνότητα. Είναι πολύ χρήσιμοι για τα χώματα που είναι ιδιαίτερα ευαίσθητα στη διαταραχή δειγματοληψίας, συμπεριλαμβανομένων των λεπτών συνεκτικών χωμάτων και των αργίλων, υπό τον όρο ότι το χώμα δεν έχει ενοχληθεί με τη βύθιση της γεώτρησης και είναι απαλλαγμένα από τα μεγάλα μόρια.
Τα πλεονεκτήματα περιλαμβάνουν:
• Άνευ ραφής σωλήνωση χάλυβα
• Συλλογή της καλής ποιότητας, ουσιαστικά ανενόχλητα δείγματα για τη λιθολογική περιγραφή και τη χημική ανάλυση
• Αποτελεσματικός στα λεπτά, συνεκτικά χώματα
• 2» οι δειγματοληπτικές συσκευές είναι ιδανικές για τη χρήση μέσω 3 1/2» τρυπανιών γεωτεχνικών άμεσα συστημάτων ώθησης (διπλός σωλήνας) σελίδων 95 και 2 1/4 των» μίσχων ταυτότητας κοίλων
• 3» οι δειγματοληπτικές συσκευές είναι ιδανικές για τη χρήση μέσω τρυπανιών 4 1/2» μίσχων ταυτότητας των κοίλων
|
Δειγματοληπτική συσκευή |
Διασπασμένο βαρέλι μέσα στη διάμετρο |
Διασπασμένο μήκος βαρελιών |
Νήματα ανά ίντσα |
Βάρος συνελεύσεων |
(Πίσω) κεφάλι ή υποβρύχιο |
Αριθμός μερών συνελεύσεων |
|
2-ίντσα (50.8mm) |
1-1/2-ίντσα (38.1mm) |
24-ίντσα (609.6mm) |
4-TPI |
17-λίβρες (7,7 κλ) |
AW |
26006 |
|
2-ίντσα (50.8mm) |
1-1/2-ίντσα (38.1mm) |
24-ίντσα (609.6mm) |
4-TPI |
17-λίβρες (7,7 κλ) |
AWJ |
26007 |
|
2-ίντσα (50.8mm) |
1-1/2-ίντσα (38.1mm) |
24-ίντσα (609.6mm) |
8-TPI |
17-λίβρες (7,7 κλ) |
AW |
26177 |
|
2-ίντσα (50.8mm) |
1-1/2-ίντσα (38.1mm) |
24-ίντσα (609.6mm) |
8-TPI |
17-λίβρες (7,7 κλ) |
AWJ |
26064 |
|
2-ίντσα (50.8mm) |
1-1/2-ίντσα (38.1mm) |
18-ίντσα (609.6mm) |
4-TPI |
20-λίβρες (9 κλ) |
Χρώμιο-50 |
26171 |
|
2-ίντσα (50.8mm) |
1-3/8-ίντσα (35mm) |
24-ίντσα (609.6mm) |
4-TPI |
25 λίβρες ‐ (11,3 κλ) |
AWJ |
26182 |
|
Πλαστική παγίδα καλαθιών έξω από τη διάμετρο |
Παπούτσι έξω από τη διάμετρο |
Παπούτσι μέσα στη διάμετρο |
Αριθμός μερών συνελεύσεων |
|
1-1/2-ίντσα (38.1mm) |
2-ίντσα (50.8mm) |
1-1/2-ίντσα (38.1mm) |
26014 |
|
Παπούτσι (αιχμηρός αμβλύς) έξω από τη διάμετρο |
Παπούτσι (αιχμηρό/αμβλύνετε) μέσα στη διάμετρο |
Νήματα ανά ίντσα |
Αριθμός μερών συνελεύσεων |
|
2-ίντσα (50.8mm) |
1-1/2-ίντσα (38.1mm) |
4-TPI |
26013 |
|
2-ίντσα (50.8mm) |
1-1/2-ίντσα (38.1mm) |
8-TPI |
26065 |
|
2-ίντσα (50.8mm) |
1-3/8-ίντσα (35mm) |
4-TPI |
26180 |
|
Διασπασμένο βαρέλι έξω από τη διάμετρο |
Διασπασμένο βαρέλι μέσα στη διάμετρο |
Διασπασμένο μήκος βαρελιών |
Νήματα ανά ίντσα |
Αριθμός μερών συνελεύσεων |
|
2-ίντσα (50.8mm) |
1-1/2-ίντσα (38.1mm) |
18-ίντσα (609.6mm) |
4-TPI |
26133 |
|
2-ίντσα (50.8mm) |
1-1/2-ίντσα (38.1mm) |
24-ίντσα (609.6mm) |
4-TPI |
26134 |
|
2-ίντσα (50.8mm) |
1-1/2-ίντσα (38.1mm) |
24-ίντσα (609.6mm) |
8-TPI |
26062 |
|
(Πίσω) κεφάλι ή υποβρύχιο έξω από τη διάμετρο |
(Πίσω) επικεφαλής ή υπο- σύνδεση κιβωτίων ράβδων τρυπανιών |
Αριθμός μερών συνελεύσεων |
|
2-ίντσα (50.8mm) |
AW |
26060 |
|
2-ίντσα (50.8mm) |
AWJ |
26061 |
|
2-ίντσα (50.8mm) |
Χρώμιο ‐ 50 |
26178 |
