Ομόκεντρο σύστημα διατρήσεων και περιβλημάτων για τα τρυπώντας με τρυπάνι συστήματα υπερφορτίου εργαλείων υπερφορτίου σκληρής ροκ
Εργαλεία υπερφορτίου, ομόκεντρη σειρά προϊόντων συστημάτων CDC Roschen M50 168.3mm
Κατωτέρω είναι μια παρουσίαση των συστημάτων Halco των εργαλείων υπερφορτίου.
Ομόκεντρη σειρά προϊόντων συστημάτων CDC Roschen
CDC - Ομόκεντρο σύστημα διατρήσεων και περιβλημάτων
Το περίβλημα Roschen που προωθεί την ποιότητα συστημάτων μπορεί να αντικατασταθεί από Halco tubex το σύστημα, περίβλημα copco ατλάντων που προωθεί τη βάση συστημάτων στον ποιοτικό βαθμό, και στην υπηρεσία μετέπειτα πωλήσεων.
| Τύπος CDC | Περίβλημα, OD | Τοίχος περιβλημάτων | Πειραματική διάμετρος | Διεύρυνση της διαμέτρου | Παπούτσι περιβλημάτων | Μέγιστη διάμετρος κομματιών τρυπανιών |
| πάχος | διάμετρος | |||||
| χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | |
| M40 | 139.7 | 5,6 | 127.5 | 154 | 116 | 115 |
| M50 | 168.3 | 6 | 155 | 182.3 | 142 | 140 |
| M60 | 193.7 | 6 | 180 | 212 | 167 | 165 |
| DHD340 | 139.7 | 5,6 | 127.5 | 154 | 116 | 115 |
| DHD350 | 168.3 | 6 | 155 | 182.3 | 142 | 140 |
| DHD360 | 193.7 | 6 | 180 | 212 | 167 | 165 |
| TD40 | 139.7 | 5,6 | 127.5 | 154 | 116 | 115 |
| QL50 | 168.3 | 6 | 155 | 182.3 | 142 | 140 |
| QL60 | 193.7 | 6 | 180 | 212 | 167 | 165 |

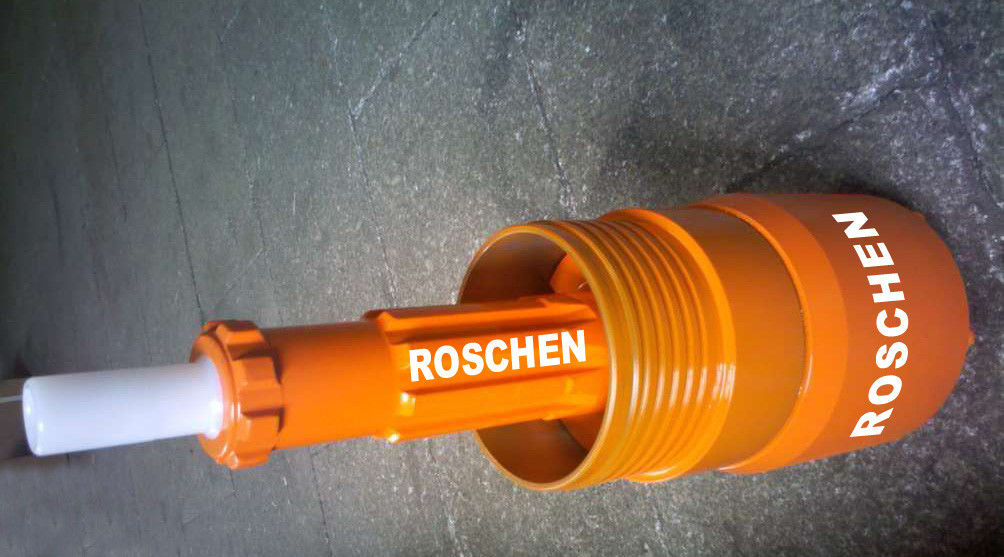

Σύστημα CDC Roschen
Το σύστημα CDC Roschen μπορεί να χρησιμοποιηθεί για να εγκαταστήσει τα περιβλήματα σε πολλούς διαφορετικούς τύπους υπερφορτίων, και σε όλους τους τύπους φυσικών σχηματισμών. Το σύστημα CDC τρυπά τις ευθείες τρύπες με τρυπάνι και διαπερνά τους λίθους εύκολα. Το σύστημα σχεδιάζεται για τη χρήση με τα μόνιμα περιβλήματα, τα οποία είναι ενωμένα στενά μαζί σταδιακά κατά τη διάρκεια της διάτρυσης και αημένα στην τρύπα. Μπορεί να χρησιμοποιηθεί για να τρυπήσει και να εγκιβωτίσει τις συγκριτικά βαθιές τρύπες, ανάλογα με την εφαρμογή, την κλίση τρυπών, και τους επίγειους όρους με τρυπάνι.
Το σύστημα αποτελείται από ένα πειραματικό κομμάτι και μια ομόκεντρη συνέλευση παπουτσιών δαχτυλίδι-κομματιών/περίβλημα. Το παπούτσι κομματιών και περιβλημάτων δαχτυλιδιών παραδίδεται ως ενιαία μονάδα, που συνδέεται ο ένας στον άλλο μέσω μιας περιστροφικής ένωσης. Αυτά τα δύο συστατικά, μαζί με ένα σφυρί DTH, οι σωλήνες τρυπανιών και τα περιβλήματα, αποτελούν το πλήρες σύστημα.
Σειρά προϊόντων Roschen EDC TUBEX XL
EDC - Εκκεντρικό σύστημα διατρήσεων και περιβλημάτων
| TUBEX | Περίβλημα, recom. μέγεθος | Ελάχιστος τοίχος | Μέγιστο κομμάτι τρυπανιών | Διεύρυνση |
| XL τύπος | χιλ. | πάχος | διάμετρος | διάμετρος |
| Μέγιστη ταυτότητα OD/Min. | χιλ. | χιλ. | χιλ. | |
| 90 | 115/102 | 5 | 90 | 123 |
| 115 | 142/128 | 5 | 115 | 152 |
| 140 | 171/157 | 5 | 140 | 187 |
| 165 | 196/183 | 5,5 | 165 | 212 |
| 180 | 219/194 | 6,3 | 180 | 232 |
| 190 | 222/205 | 6,3 | 190 | 237 |
| 240 | 273/260 | 6,3 | 240 | 306 |
| 280 | 327/305 | 7,1 | 280 | 370 |
TUBEX XL
Τα συστήματα εργαλείων Roschen TUBEX XL για τα σφυριά DTH σχεδιάζονται στην τρυπάνι-και-περίπτωση ταυτόχρονα μέσω των υπερφορτίων. Κατά επίτευξη του στρώματος βράχου ή του απαραίτητου βάθους, τη σειρά τρυπανιών αφαιρείται εύκολα από την τρύπα, αφήνοντας τα περιβλήματα σε ισχύ.
