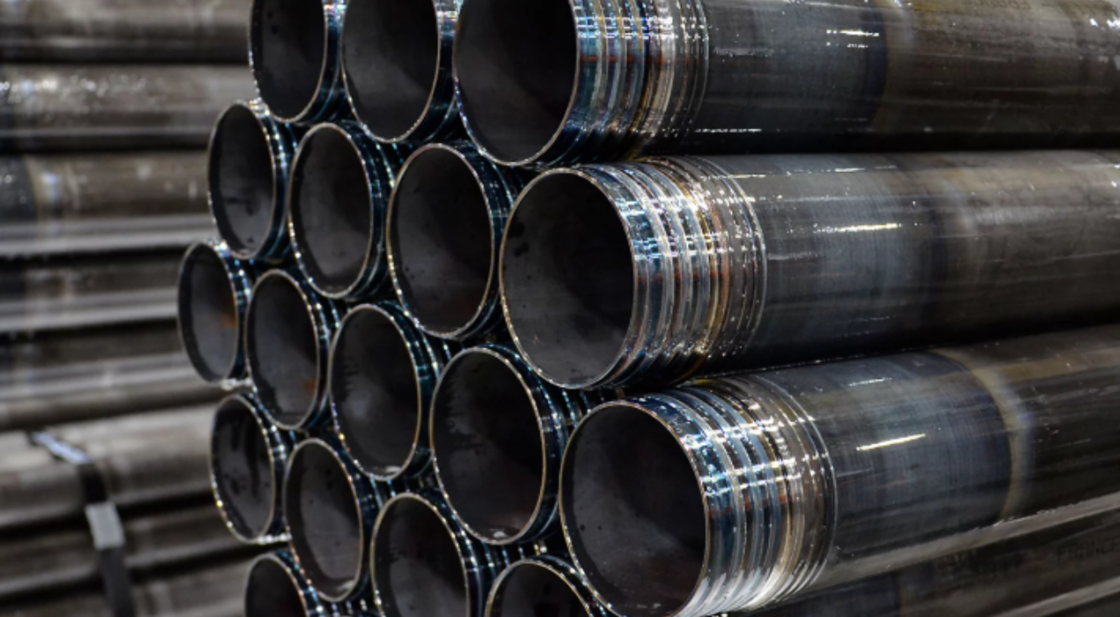

Ράβδοι γεωτρήσεων Wireline για γεωθερμική και διαμαντοφόρο γεώτρηση
Ράβδοι γεώτρησης
Διαθέσιμες σε βιομηχανικά τυποποιημένα μεγέθη B, N, H και P-HD, οι ράβδοι γεώτρησης ROSCHEN διατίθενται σε μήκη 1,5m και 3m για να ταιριάζουν στις απαιτήσεις γεώτρησής σας. Προσφέρουμε μόνο μαζικές επιλογές προμήθειας σε εμπορευματοκιβώτια, με διάφορα βάρη και μεγέθη εμπορευματοκιβωτίων.
Γεωθερμικές και ράβδοι γεώτρησης πυρήνα
Στην ROSCHEN, έχουμε συνδυάσει την κορυφαία τεχνογνωσία του κλάδου, προϊόντα υψηλής ποιότητας και προηγμένες τεχνικές για να προσφέρουμε μια μοναδική προσφορά στην εξερευνητική γεώτρηση. Οι τυπικές μας ράβδοι wireline είναι το παγκόσμιο σημείο αναφοράς για τη γεώτρηση wireline—αξιόπιστες και αποδεδειγμένες παγκοσμίως. Μέσω καινοτόμου μηχανικής και υπερσύγχρονης κατασκευής, η ROSCHEN ανταποκρίνεται στις εξελισσόμενες απαιτήσεις της αγοράς με ακρίβεια και απόδοση.
Χαρακτηριστικά ράβδων γεώτρησης Wireline:
. Παγκόσμιο Πρότυπο
. Μηχανική Ακριβείας
. Σχεδιασμός με γνώμονα την αγορά
. Βελτιωμένη σταθερότητα οπής
Πλεονεκτήματα:
Σωλήνες κράματος ακριβείας Premium
1. Κατασκευασμένοι από απρόσκοπτο χάλυβα κράματος υψηλής ποιότητας.
2. Ακριβώς ελεγχόμενη ομοκεντρικότητα, ευθύτητα και επεξεργασία.
3. Απαλλαγμένοι από τάσεις για ελαχιστοποίηση των ανεπιθύμητων δυνάμεων κάμψης.
Σπειρώματα υψηλής απόδοσης
1. Κωνικά, χοντρά σπειρώματα για γρήγορη σύνδεση και αποσύνδεση.
2. Η απόδοση φόρτισης 30–35% υποστηρίζει τυπικά φορτία γεώτρησης.
3. Σχεδιασμένα για ομαλή εμπλοκή και διαρκή ανθεκτικότητα.
Θερμική επεξεργασία Thru-Wall
1. Παρέχει 140% αντοχή υλικού σε σχέση με τον μη επεξεργασμένο χάλυβα.
2. Τα επεξεργασμένα σπειρώματα κουτιού και πείρου παρατείνουν τη διάρκεια ζωής.
3. Αυξάνει την αντοχή σε εφελκυσμό και τη διαρροή για βαθύτερη γεώτρηση.
Βελτιστοποιημένος σχεδιασμός συνδέσμων
1. Οι σύνδεσμοι διπλού ώμου ελαχιστοποιούν την απώλεια υγρού.
2. Το ενσωματωμένο βάρος ράβδου εξασφαλίζει τη σωστή κατανομή της τάσης.
3. Βελτιώνει τη συνολική σταθερότητα και απόδοση της σειράς γεώτρησης.
Μετρικό μήκος ράβδων γεώτρησης
| ΜΕΓΕΘΟΣ |
Μήκος (m) |
Εξωτερική διάμετρος (mm) |
Εσωτερική διάμετρος (mm) |
ΒΑΡΟΣ (KG) |
ΒΗΜΑ ΣΠΕΙΡΩΜΑΤΟΣ (mm) |
ΜΗΚΟΣ ΠΕΙΡΟΥ (mm) |
ΠΕΡΙΕΧΟΜΕΝΟ (1/100m) |
| BQ |
1.5 M |
55.6 |
46.1 |
9 |
8.5 |
44.45 |
167.00 |
| BQ |
3.0 M |
55.6 |
46.1 |
18 |
8.5 |
44.45 |
167.00 |
| NQ |
1.5 M |
69.9 |
60.3 |
11.6 |
8.5 |
44.45 |
286.00 |
| NQ |
3.0 M |
69.9 |
60.3 |
23.1 |
8.5 |
44.45 |
286.00 |
| HQ |
1.5 M |
88.9 |
77.8 |
17.1 |
8.5 |
44.45 |
475.00 |
| HQ |
3.0 M |
88.9 |
77.8 |
34.2 |
8.5 |
44.45 |
475.00 |
| PQ |
1.5 M |
114.3 |
101.6 |
25.4 |
10.2 |
62.8 |
811.00 |
| PQ |
3.0 M |
114.3 |
101.6 |
50.7 |
10.2 |
62.8 |
811.00 |
Λεπτομέρειες δέσμης ράβδων
| ΜΕΓΕΘΟΣ |
Μήκος (m) |
# Ράβδος ανά δέσμη |
Μήκος (mm) |
Πλάτος (mm) |
Ύψος (mm) |
Βάρος/Δέσμη (mm) |
Δέσμες/Εμπορευματοκιβώτιο (40ft HC) |
| BQ |
1.5 M |
19 |
1580 |
292 |
254 |
181 |
126 |
| BQ |
3.0 M |
19 |
3080 |
292 |
254 |
355 |
63 |
| NQ |
1.5 M |
19 |
1580 |
368 |
330 |
239 |
100 |
| NQ |
3.0 M |
19 |
3124 |
368 |
330 |
453 |
52 |
| HQ |
1.5 M |
19 |
1580 |
470 |
406.4 |
343 |
60 |
| HQ |
3.0 M |
19 |
3080 |
470 |
406.4 |
674 |
35 |
| PQ |
1.5 M |
7 |
1580 |
356 |
320 |
190 |
104 |
| PQ |
3.0 M |
7 |
3080 |
356 |
320 |
370 |
52 |
ΔΕΔΟΜΕΝΑ ΠΡΟΔΙΑΓΡΑΦΩΝ
| ΠΡΟΔΙΑΓΡΑΦΕΣ |
BQ |
NQ |
HQ |
PQ |
| Εξωτερική διάμετρος |
55.60 mm |
69.90 mm |
88.90 mm |
114.30 mm |
| Εσωτερική διάμετρος (ώμος κουτιού) |
46.00 mm |
60.30 mm |
77.80 mm |
101.60 mm |
| Πάχος τοιχώματος |
4.90 mm |
4.80 mm |
5.55 mm |
6.35 mm |
| Όγκος δακτυλίου ράβδου/οπής |
0.40 l/m |
0.68 l/m |
1.05 l/m |
1.54 l/m |
| Συνιστώμενο μέγιστο βάθος |
1500 m |
2000m |
1500 m |
1500 m |
| Συνιστώμενη μέγιστη επαναφορά |
112 kN |
140 kN |
326 kN |
352 kN |
| Συνιστώμενη μέγιστη ροπή γεώτρησης |
759 Nm |
1257 Nm |
2503 Nm |
5438 Nm |
| Ελάχιστη αντοχή διαρροής (σύνδεσμος) |
1070 MPa |
1070 MPa |
1070 MPa |
1070 MPa |
| Ελάχιστη αντοχή σε εφελκυσμό (σύνδεσμος) |
1200 MPa |
1200 MPa |
1200 MPa |
1200 MPa |
| Πίεση κατάρρευσης |
114 MPa |
81 MPa |
69 MPa |
55 MPa |
Μέγιστο βάρος εμπορευματοκιβωτίου ανά περιοχή
| ΠΡΟΟΡΙΣΜΟΣ |
20' Standard |
40' Standard |
| Αλβανία, Τίρανα |
21 700 |
24 204 |
| Αυστραλία, Μελβούρνη, Freemantle |
16 000 |
19 400 |
| Βραζιλία, Σάντος |
22 000 |
23 000 |
| Κολομβία, Καρταχένα |
22 000 |
23 000 |
| Χιλή, Σαντιάγο, Σαν Αντόνιο |
22 000 |
23 000 |
| Δομινικανή Δημοκρατία, Ρίο Χάινα |
21 700 |
23 000 |
| Φινλανδία, Ελσίνκι |
21 700 |
24 404 |
| Γερμανία, Νυρεμβέργη |
21 700 |
24 404 |
| Γουατεμάλα, Πόλη της Γουατεμάλας |
18 800 |
20 000 |
| Ολλανδία |
21 700 |
24 404 |
| Νορβηγία, Όσλο |
21 700 |
24 404 |
| Πακιστάν, Καράτσι |
21 700 |
24 404 |
| Περού, Καλάο |
22 000 |
24 404 |
| Ρωσία, Αγία Πετρούπολη, Μόσχα |
21 700 |
24 404 |
| Νότια Αφρική, Κέιπ Τάουν |
21 500 |
24 404 |
| Σουηδία, Χέλσινγκμποργκ |
21 700 |
24 404 |
| Τουρκία, Σμύρνη, Κωνσταντινούπολη |
21 500 |
24 404 |
| Ηνωμένο Βασίλειο, Rowley Regis |
21 700 |
24 404 |
| Ουκρανία, Οδησσός |
21 700 |
24 404 |
Ειδοποίηση συμβατότητας
Για να διασφαλιστεί η βέλτιστη απόδοση και η μακροζωία των ράβδων γεώτρησής σας, η ROSCHEN συνιστά τη χρήση μόνο ράβδων κατασκευασμένων από την ROSCHEN εντός κάθε σειράς γεώτρησης. Ενώ οι ράβδοι από άλλους κατασκευαστές μπορεί να φαίνονται παρόμοιες σε υλικό, σχεδιασμό σπειρώματος ή διαδικασία κατασκευής, οι παραλλαγές στις διαστάσεις και τις ανοχές μπορεί να επηρεάσουν τη συμβατότητα και θα μπορούσαν να οδηγήσουν σε μειωμένη απόδοση ή πρόωρη φθορά.
