Σύστημα εκκεντρικής γεώτρησης υπερκείμενου φορτίου ODEX για γεώτρηση υδροπηγών
Roschen εκκεντρικό εργαλείο γεώτρησης της εταιρείας, που περιλαμβάνει σταθεροποιητή ράβδου και εκκεντρικό τρυπάνι, η ουρά του εκκεντρικού τρυπανιού είναι εφοδιασμένη με το πρώτο αφεντικό, το εσωτερικό τοίχωμα του σταθεροποιητή ράβδου είναι εφοδιασμένο με την πρώτη αυλάκωση που ταιριάζει με το πρώτο αφεντικό και το εσωτερικό τοίχωμα του σταθεροποιητή ράβδου είναι εφοδιασμένο με την πρώτη αυλάκωση περιορισμού κατά τη διαμήκη κατεύθυνση, το εξωτερικό τοίχωμα της ουράς είναι εφοδιασμένο με δακτυλιοειδή αυλάκωση, ο σταθεροποιητής ράβδου είναι εφοδιασμένος με οπή στερέωσης και όταν η οπή στερέωσης είναι εξοπλισμένη με ράβδο πείρου, η ράβδος πείρου μπορεί να κολλήσει στη δακτυλιοειδή αυλάκωση.
Σύστημα εκκεντρικής γεώτρησης υπερκείμενου φορτίου ODEX
Εύρος για διάμετρο περιβλήματος 4 1/2"-12 3/4'
Στέλεχος σφυριού DHD, SD, Mission, QL, κ.λπ.
Μοντέλο:
ODEX76, ODEX90, ODEX115, ODEX140, ODEX165, ODEX190, ODEX240, ODEX280
Περιγραφή προϊόντος
Το σύστημα ODEX είναι ένα σύστημα σφυριού στο κάτω μέρος της οπής που έχει σχεδιαστεί για την προώθηση του περιβλήματος κατά τη διάρκεια της γεώτρησης.

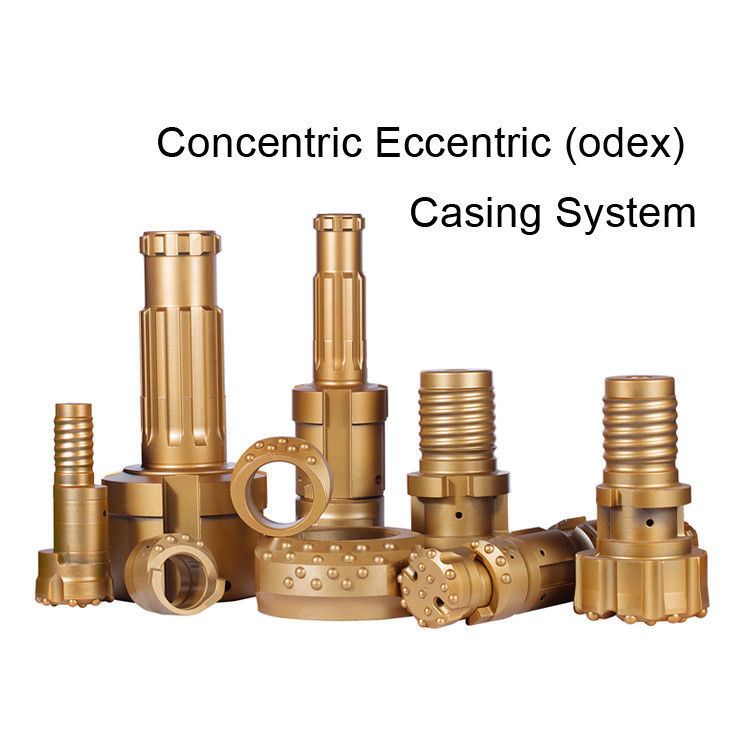

Το σύστημα ROSCHEN ODEX είναι σύνθετο από τρυπάνι πιλότου, τρυπάνι διαστολής και συσκευή καθοδήγησης.
Είναι κατασκευασμένα από υψηλής ποιότητας χάλυβα κράματος και καρβίδιο με αυστηρή θερμική επεξεργασία. Το σύστημα ROSCHEN ODEX έχει βελτιωθεί σε
πολλά εργοτάξια σε πολλές περιοχές.
| ΕΚΚΕΝΤΡΙΚΟ ΣΥΣΤΗΜΑ ΓΕΩΤΡΗΣΗΣ ΠΕΡΙΒΛΗΜΑΤΟΣ ODEX - Τυπικές παράμετροι |
| Παράμετρος |
Τυπικό εύρος/Επιλογές |
Σημειώσεις |
| Διάμετρος περιβλήματος (OD) |
114 mm (4.5"), 140 mm (5.5"), 168 mm (6.5"), 194 mm (7.5") |
Τα πιο κοινά μεγέθη. Μεγαλύτερα/προσαρμοσμένα διαθέσιμα. |
| Διάμετρος οπής διάτρησης |
~ 1.3x - 1.5x Casing OD |
Καθορίζεται από το μέγεθος του εκκεντρικού διαστολέα. |
| Υλικό διαστολέα |
Ενθέματα καρβιδίου βολφραμίου, χάλυβας σκληρού κράματος |
Υψηλή αντοχή στη φθορά. |
| Τύπος περιβλήματος |
Ενωτικό εξάρτημα, χάλυβας υψηλής αντοχής |
Εξασφαλίζει αντοχή και ομαλή προώθηση. |
| Μέθοδος οδήγησης |
Top-Hammer (Σφυριά DTH), Περιστροφικό (Down-the-Hole ή ODEX Hammer) |
Συμβατό με τυπικές γεωτρύπανες. |
| Τυπικά βάθη |
Έως 100+ μέτρα (300+ πόδια) |
Εξαρτάται από τις συνθήκες του εδάφους και την ικανότητα της εξέδρας. |
Προδιαγραφές:
| Τύπος ODEX |
Συνιστώμενο μέγεθος περιβλήματος |
Ελάχιστο πάχος τοιχώματος |
Διάμετρος τρυπανιού πιλότου |
Διάμετρος διαστολέα |
Για στελέχη σφυριού |
| Μέγιστο OD |
Ελάχ. ID |
| mm |
ίντσα |
mm |
ίντσα |
mm |
ίντσα |
mm |
ίντσα |
mm |
ίντσα |
| 90 |
115 |
4 1/2 |
102 |
4 |
6 |
15/64 |
90 |
3 35/64 |
123 |
4 27/32 |
DHD3.5, Cop34, Mission 30 |
| 115 |
142 |
5 19/32 |
125 |
4 59/64 |
7 |
9/32 |
115 |
4 17/32 |
155 |
6 7/64 |
DHD340A, SD4, QL40, Mission40 |
| 115 |
146 |
5 3/4 |
128 |
5 3/64 |
7 |
9/32 |
116 |
4 9/16 |
152 |
6 |
| 140 |
168 |
6 5/8 |
152 |
5 63/64 |
8 |
5/16 |
140 |
5 1/2 |
189 |
7 7/16 |
DHD350R, SD5, QL50, Mission50 |
| 144 |
178 |
7 |
160 |
6 19/64 |
9 |
23/64 |
144 |
5 9/16 |
192 |
7 9/16 |
| 165 |
196 |
7 23/32 |
183 |
7 13/64 |
6 |
15/64 |
166 |
6 17/32 |
211 |
8 19/64 |
DHD360, SD6, QL60, Mission60 |
| 180 |
219 |
8 5/8 |
194 |
7 5/8 |
6 |
15/64 |
179 |
7 3/64 |
232 |
9 1/8 |
| 190 |
219 |
8 5/8 |
205 |
8 1/16 |
7 |
9/32 |
191 |
7 1/2 |
236 |
9 19/64 |
| 190 |
219 |
8 5/8 |
205 |
8 1/16 |
7 |
9/32 |
191 |
7 1/2 |
236 |
9 19/64 |
DHD380, QL80, SD8, Mission 80 |
| 230 |
273 |
10 3/4 |
250 |
9 27/32 |
11.5 |
29/64 |
229 |
9 1/64 |
286 |
11 1/4 |
| 240 |
273 |
10 3/4 |
250 |
9 27/32 |
11.5 |
29/64 |
241 |
9 31/64 |
308 |
12 1/8 |
| 280 |
324 |
12 3/4 |
305 |
12 |
9.5 |
3/8 |
280 |
11 1/64 |
378 |
14 57/64 |
SD10, NUMA100 |
Πλεονεκτήματα
1. Εφαρμόσιμο σε ασθενώς σταθερά στρώματα: Ο εκκεντρικός σχεδιασμός μπορεί να παρέχει καλύτερη σταθερότητα φρεατίου και καθοδήγηση περιβλήματος σε χαλαρούς, πορώδεις και εύκολα καταρρέοντες σχηματισμούς.
2. Γρήγορη ταχύτητα κατασκευής: Ορισμένες διαδικασίες επιτρέπουν την άμεση ολοκλήρωση της εγκατάστασης γεώτρησης και περιβλήματος χωρίς κατασκευή λάσπης. Έτσι, μειώνεται σημαντικά η περίοδος κατασκευής.
3. Μείωση της τριβής του φρεατίου: Το εκκεντρικό περίβλημα σχηματίζει ακανόνιστη επαφή στο τοίχωμα του φρεατίου, γεγονός που μπορεί να μειώσει τη συνολική τριβή του φρεατίου. Έτσι, μειώνεται το φορτίο ανύψωσης του εξοπλισμού.
Πώς να αγοράσετε;
Εάν θέλετε να αγοράσετε τρυπάνι odex, πρέπει να μας πείτε το OD και το πάχος τοιχώματος του περιβλήματος που χρειάζεστε. Πρέπει επίσης να γνωρίζουμε τη διάμετρο της οπής, το Min. ID του παπουτσιού περιβλήματος και το μοντέλο του σφυριού.
Γενικά, πρέπει να επιλέξετε το καταλληλότερο εκκεντρικό σύστημα περιβλήματος σύμφωνα με τις συγκεκριμένες γεωλογικές συνθήκες, καθώς και το περιβάλλον κατασκευής, τον οικονομικό προϋπολογισμό και τις τεχνικές απαιτήσεις για να διασφαλίσετε την ασφαλή και αποτελεσματική πρόοδο του έργου.
