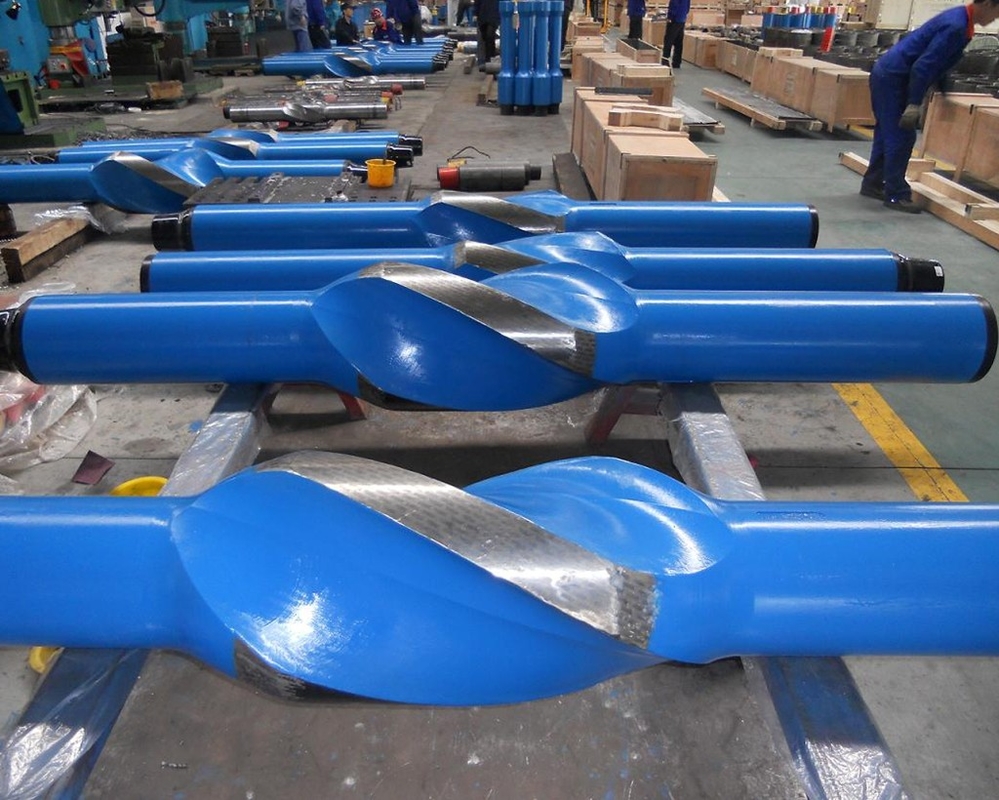

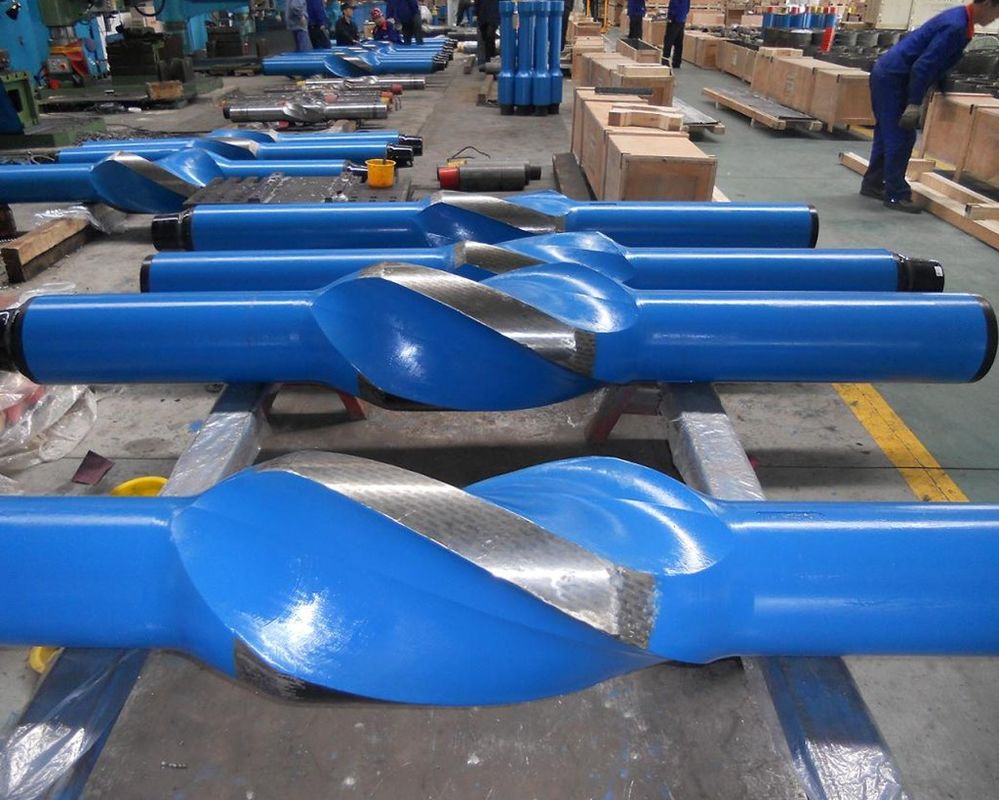

Σταθεροποιητές γεώτρησης βαρέος φορτίου 15" με σκληρό καρβίδιο βολφραμίου με πιστοποιημένο πρότυπο API

Σταθεροποιητές γεώτρησης βαρέως τύπου 15" με σκληρό καρβίδιο βολφραμίου, πιστοποιημένο πρότυπο API





Σταθεροποιητές γεώτρησης 17 1/2" βαρέως τύπου με σκληρό καρβίδιο βολφραμίου πιστοποιημένο πρότυπο API





Σταθεροποιητές διάτρησης βαρέως τύπου - Πιστοποιημένοι με API & αποδεδειγμένα στο πεδίο



Η Roschen παρέχει σταθεροποιητές API υψηλής ποιότητας απευθείας από την κατασκευαστική μας βάση στην Κίνα—σε τιμές σημαντικά χαμηλότερες από αυτές του τοπικού προμηθευτή σας.



Κατασκευασμένοι από ποιοτικό AISI 4145H ή μη μαγνητικό ανοξείδωτο χάλυβα έως το API Spec 7-1, οι σταθεροποιητές διάτρησης είναι από τους πιο ανθεκτικούς που μπορείτε να βρείτε.





Βασικές Προδιαγραφές
Πρότυπα	Προδιαγραφές API 7-1
Τύποι	Ενσωματωμένη λεπίδα, συγκολλημένη λεπίδα, αντικαταστάσιμη θήκη, μη περιστρεφόμενη
Θέσεις	Κοντά σε μπιτ (κουτί/κουτί), κορδόνι γιακά τρυπανιού (κουτί/καρφίτσα)
Ποιότητες χάλυβα	Τροποποιημένο AISI 4145H, μη μαγνητικό (non-mag)
Hardfacing	HF1000 - HF5000





Επισκόπηση περιεχομένου

1. Ένας σταθεροποιητής για κάθε εφαρμογή διάτρησης
1). Integral Blade Stabilizer (IBS)
2). Συγκολλημένος Σταθεροποιητής Λεπίδας
3). Αντικαταστάσιμος σταθεροποιητής μανικιών
4). Μη περιστρεφόμενος σταθεροποιητής χιτώνιο (Σταθεροποιητής χιτωνίου από καουτσούκ)

2. Μεγέθη και συνδέσεις σταθεροποιητή

3. Διαθέσιμες ποιότητες χάλυβα
1). AISI 4145H Mod Steel
2). Μη Μαγνητικός (Μη Μαγνητικός) Χάλυβας

4. Τύποι Hardfacing

5. Πώς να παραγγείλετε





Ένας σταθεροποιητής για κάθε εφαρμογή διάτρησης

Οι σταθεροποιητές αποτελούν αναπόσπαστο μέρος του συγκροτήματος της κάτω οπής. Συγκεντρώνουν το βάρος των κολάρων του τρυπανιού στη μύτη, σκληραίνουν το BHA και κρατούν τα κολάρα του τρυπανιού μακριά από το τοίχωμα της γεώτρησης, μειώνοντας έτσι τον κίνδυνο κολλήματος του σωλήνα.


Η Roschen προσφέρει μια μεγάλη γκάμα σταθεροποιητών για όλα τα πιθανά μεγέθη και σχηματισμούς οπών. Ειδικοί σταθεροποιητές, όπως μηχανισμοί με ρολό, ανοίγματα οπών και υαλοκαθαριστήρες καθισμάτων κλειδιού ολοκληρώνουν αυτήν την επιλογή και φροντίζουν να βρίσκετε πάντα τον κατάλληλο σταθεροποιητή για την εφαρμογή διάτρησης.


Integral Blade Stabilizer (IBS)
Κατασκευασμένοι από ένα μόνο κομμάτι υψηλής αντοχής AISI 4145H ή μη μαγνητικού χάλυβα, οι ενσωματωμένοι σταθεροποιητές λεπίδας (IBS) εξαλείφουν τον κίνδυνο πτώσης λεπίδων στο φρεάτιο.


Διατίθεται είτε με σπειροειδείς λεπίδες σε διαφορετικές γωνίες είτε με ευθείες λεπίδες. Οι σπειροειδείς λεπίδες εξασφαλίζουν επιφανειακή επαφή 360°, ενώ οι ευθείες λεπίδες παρέχουν μέγιστη συγκέντρωση υγρού.


Ντυμένοι με μια βέλτιστη λύση σκληρής επιφάνειας, οι ενσωματωμένοι σταθεροποιητές λεπίδων μας είναι κατάλληλοι για τους περισσότερους σχηματισμούς, από μαλακούς έως λειαντικούς.


Σειρές μεγεθών οπών


. Σταθεροποιητής ευθείας λεπίδας: 5" – 28 1/2"
. Σταθεροποιητής σπιράλ λεπίδας: 5” – 36”
. Σταθεροποιητής καρπουζιού: 8” – 28”



Συγκολλημένος Σταθεροποιητής Λεπίδας

Με τις λεπίδες συγκολλημένες σε σφυρήλατο άξονα, οι συγκολλημένοι σταθεροποιητές λεπίδων είναι μια οικονομική εναλλακτική λύση έναντι των ενσωματωμένων σταθεροποιητών λεπίδων για μαλακούς και μεσαίου σκληρούς σχηματισμούς.


Η θερμική επεξεργασία πλήρους μήκους και οι διεξοδικές μη καταστροφικές δοκιμές όλων των ραφών συγκόλλησης εξασφαλίζουν μέγιστη στιβαρότητα.

Διατίθεται σε σχέδιο ίσιας λεπίδας και σπειροειδούς λεπίδας με 3 ή 4 λεπίδες ανά σταθεροποιητή.


Τύποι λεπίδων σταθεροποιητή
Οι συγκολλημένοι και ενσωματωμένοι σταθεροποιητές Roschen διατίθενται με λεπίδες των παρακάτω γωνιών περιτύλιξης.


. Ίσια λεπίδα
. Ανοιχτό σπιράλ: γωνία περιτύλιξης 180 – 220°
. Πλήρης σπείρα: Γωνία περιτύλιξης 300 – 350°
. Σφιχτό σπιράλ: γωνία περιτύλιξης 500 – 600°



Οι σπειροειδείς λεπίδες είναι δεξιόχειρες, αλλά οι αριστερόστροφες σπείρες μπορούν να επιπλωθούν κατόπιν αιτήματος.


Αντικαταστάσιμος σταθεροποιητής μανικιών

Αποτελούμενοι από έναν μόνο άξονα και ένα αντικαταστάσιμο χιτώνιο, οι αντικαταστάσιμοι σταθεροποιητές χιτωνίων είναι ιδανικοί σε απομακρυσμένες περιοχές, όπου δεν είναι εφικτές οι επισκευές και η επανόρθωση των λεπίδων.


Το χιτώνιο μπορεί να αλλάξει εύκολα στο πάτωμα του τρυπανιού χωρίς να χρειάζονται ειδικά εργαλεία. Ως πρόσθετο πλεονέκτημα, ένας άξονας μπορεί να χρησιμοποιηθεί με μανίκια διαφορετικών μεγεθών, μειώνοντας το κόστος του εξοπλισμού.


Μη περιστρεφόμενος σταθεροποιητής χιτώνιο (Σταθεροποιητής χιτωνίου από καουτσούκ)

Κατασκευασμένο από ειδική πολυουρεθάνη, το χιτώνιο σε σταθεροποιητή μη περιστρεφόμενου χιτωνίου παραμένει ακίνητο στο μανδρέλι κατά τη διάρκεια της διάτρησης. Με αυτόν τον τρόπο σταθεροποιεί τη χορδή του τρυπανιού χωρίς να υποσκελίζει.


Οι σταθεροποιητές χιτωνίων από καουτσούκ μπορούν να χρησιμοποιηθούν σε σκληρούς και λειαντικούς σχηματισμούς, καθώς η φθορά στα μανίκια είναι πολύ μικρότερη σε σύγκριση με άλλους τύπους σταθεροποιητών.

Εξοικονόμηση και εύκολος χειρισμός: Τα μανίκια μπορούν να αντικατασταθούν γρήγορα και εύκολα στο πάτωμα του τρυπανιού. Ο απρόσκοπτος σχεδιασμός τους αποτρέπει την απώλεια του χιτωνίου στο φρεάτιο.



Μεγέθη και συνδέσεις σταθεροποιητή

Οι κοινές προδιαγραφές σταθεροποιητή παρατίθενται εδώ. Άλλα μεγέθη οπών, διάμετροι λαιμού και συνδέσεις είναι διαθέσιμα κατόπιν αιτήματος. Όλες οι διαστάσεις είναι σε ίντσες.




Μέγεθος τρύπας	Διάμετρος λαιμού	Συνδέσεις (και συμβολοσειράς και σχεδόν bit)
5-1/2	4-1/8 έως 4-3/4	NC31 (2-7/8 IF) · NC38 (3-1/2 IF) · 3-1/2 REG
5-5/8	4-1/8 έως 4-3/4	NC31 (2-7/8 IF) · NC38 (3-1/2 IF) · 3-1/2 REG
5-3/4	4-1/8 έως 4-3/4	NC31 (2-7/8 IF) · NC38 (3-1/2 IF) · 3-1/2 REG
5-7/8	4-1/8 έως 4-3/4	NC31 (2-7/8 IF) · NC38 (3-1/2 IF) · 3-1/2 REG
6	4-1/8 έως 4-3/4	NC31 (2-7/8 IF) · NC38 (3-1/2 IF) · 3-1/2 REG
6-1/8	4-1/8 έως 4-3/4	NC38 (3-1/2 IF) · 3-1/2 ΚΑΝ
6-1/4	4-1/8 έως 4-3/4	NC38 (3-1/2 IF) · 3-1/2 ΚΑΝ
6-1/2	4-1/8 έως 4-3/4	NC38 (3-1/2 IF) · 3-1/2 ΚΑΝ
6-5/8	4-1/8 έως 4-3/4	NC38 (3-1/2 IF) · 3-1/2 ΚΑΝ
6-3/4	4-1/8 έως 4-3/4	NC38 (3-1/2 IF) · 3-1/2 ΚΑΝ
7-3/8	6-1/4	NC46 (4 IF) · 4-1/2 ΚΑΝ
7-1/2	6-1/4	NC46 (4 IF) · 4-1/2 ΚΑΝ
7-7/8	6-1/4	NC46 (4 IF) · 4-1/2 ΚΑΝ
8-1/4	6-1/4 έως 6-3/4	NC46 (4 IF) · NC50 (4 1/2 IF) · 4-1/2 REG · 6-5/8 REG
8-3/8	6-1/4 έως 6-3/4	NC46 (4 IF) · NC50 (4 1/2 IF) · 4-1/2 REG · 6-5/8 REG
8-1/2	6-1/4 έως 6-3/4	NC46 (4 IF) · NC50 (4 1/2 IF) · 4-1/2 REG · 6-5/8 REG
8-3/4	6-1/4 έως 6-3/4	NC46 (4 IF) · NC50 (4 1/2 IF) · 4-1/2 REG · 6-5/8 REG
9	6-3/4 έως 7-3/4	4-1/2 REG · 6-5/8 REG
9-1/2	6-3/4 έως 7-3/4	4-1/2 REG · 6-5/8 REG
9-5/8	6-3/4 έως 7-3/4	4-1/2 REG · 6-5/8 REG
9-7/8	6-3/4 έως 7-3/4	4-1/2 REG · 6-5/8 REG
10-5/8	6-3/4 έως 7-3/4	4-1/2 REG · 6-5/8 REG
11	8 με 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
12	8 με 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
12-1/4	8 με 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
13-1/2	8 με 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
14-3/4	8 με 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
16	8 με 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
16-1/2	8 με 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
17	8 με 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
17-1/2	8 με 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
20	8 με 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
22	8 με 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
23	8 με 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
24	8 με 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
26	8 με 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
28	9 έως 9-1/2	7-5/8 REG · 8-5/8 REG
30	9 έως 10	7-5/8 REG · 8-5/8 REG
36	9-1/2 με 10	7-5/8 REG · 8-5/8 REG






Διαθέσιμες ποιότητες χάλυβα

Οι σταθεροποιητές Roschen μπορούν να κατασκευαστούν είτε από τροποποιημένο χάλυβα AISI 4145H είτε από μη μαγνητικό ανοξείδωτο χάλυβα.

AISI 4145H Mod Steel

Το AISI 4145H Mod είναι ειδικής ποιότητας χάλυβας χρωμιομολυβδαινίου. Η θερμική επεξεργασία σύμφωνα με το API Spec 7, παρέχει στους σταθεροποιητές μας υψηλή αντοχή σε εφελκυσμό, αντοχή σε κραδασμούς και φθορά.


. Σκληρότητα: 285-341 HB (1 ίντσα κάτω από την επιφάνεια)
. Αντοχή κρούσης: 54 J (ASTM A 370 – Charpy V-notch)

Μη Μαγνητικός (Μη Μαγνητικός) Χάλυβας

Οι εργασίες υλοτόμησης κατά τη διάτρηση (LWD) απαιτούν σταθεροποιητές και κολάρα τρυπανιών να είναι κατασκευασμένα από μη μαγνητικό ανοξείδωτο χάλυβα, προκειμένου να αποφευχθούν μαγνητικές παρεμβολές στον εξοπλισμό μέτρησης.


Επιπλέον, τα εργαλεία οπής κάτω από ανοξείδωτο χάλυβα χρησιμοποιούνται σε επιθετικά περιβάλλοντα λόγω της καλής αντοχής τους στη διάβρωση.

Για τους μη μαγνητικούς σταθεροποιητές μας χρησιμοποιούμε ανοξείδωτο χάλυβα ποιότητας P530 Mn-Cr-N που πληροί όλες τις παραπάνω απαιτήσεις.


. Σκληρότητα: ελάχ. 260-350 HB HB
. Αντοχή κρούσης: 122 J
. Αντοχή στη διάβρωση: Δοκιμασμένο και εγκεκριμένο σύμφωνα με το ASTM 262 πρακτική E
. Μαγνητική διαπερατότητα: < 1.001

Τύποι Hardfacing
Η Roschen μπορεί να ντύσει τους σταθεροποιητές σας με πολλούς διαφορετικούς τύπους σκληρής επιφάνειας (HF 1000 έως HF 5000). Εάν έχετε αμφιβολίες για το ποιο να επιλέξετε, θα σας βοηθήσουμε να βρείτε την καλύτερη επιλογή σκληρής πρόσοψης με βάση τα χαρακτηριστικά σχηματισμού που συναντά η κάτω τρύπα.




1000 HF
Θρυμματισμένο καρβίδιο βολφραμίου που συγκρατείται σε μήτρα μπρούτζου νικελίου. Το μέγεθος κόκκου 3 mm εξασφαλίζει μεγαλύτερη συγκέντρωση καρβιδίου που είναι ιδανικό για διάτρηση με μαλακό σχηματισμό.


HF 2000
Τραπεζοειδή ένθετα καρβιδίου βολφραμίου που συγκρατούνται σε μήτρα χαλκού από συντηγμένο καρβίδιο νικελίου. Αυτό θα δώσει μεγαλύτερο βάθος κάλυψης καρβιδίου – ιδανικό για διάτρηση υψηλής απόκλισης σε λειαντικούς σχηματισμούς.


3000 HF
Ένθετα καρβιδίου βολφραμίου σε απόθεση ψεκασμού σκόνης ιδανικά για λειαντικούς σχηματισμούς. Συνιστάται για μη μαγνητικούς σταθεροποιητές


4000 HF
Ένθετα καρβιδίου βολφραμίου (τύπου κουμπιού). Τα ένθετα έχουν αναπτυχθεί για να επιτρέπουν την κρύα εισαγωγή και να διατηρούν στενή εφαρμογή. Μια μεγαλύτερη συγκέντρωση ενθέτων στο κάτω τρίτο της λεπίδας και της πρόσφατης ακμής θα αυξήσει την επιφανειακή επαφή για να μειώσει τη φθορά σε σχηματισμούς με υψηλή διάβρωση.


5000 HF
Αυτή η διαδικασία οξυ-ακετυλενίου εφαρμόζει σκληρά σωματίδια λιωμένου καρβιδίου διαφόρων μεγεθών που συγκρατούνται σε μια μήτρα χρωμίου νικελίου που παρέχει εξαιρετικές ιδιότητες συγκόλλησης και μεγαλύτερα χαρακτηριστικά επιφανειακής φθοράς. Επίπεδα σκληρότητας επιφάνειας άνω των 40 HRC. Ιδανικό για γεωθερμικές εφαρμογές άνω των 350°C.






Πώς να παραγγείλετε;

Οι ακόλουθες λίστες σάς παρέχουν τις πληροφορίες που απαιτούνται για να παραγγείλετε ή να ρωτήσετε σχετικά με έναν σταθεροποιητή API. Εάν δεν διαθέτετε όλες τις απαιτούμενες προδιαγραφές, μην ανησυχείτε. Απλώς στείλτε μας ό,τι έχετε και θα μάθουμε τα υπόλοιπα μαζί σας.


Απαιτούμενες πληροφορίες σχετικά με τον Σταθεροποιητή


. Τύπος σταθεροποιητή: Ενσωματωμένος, συγκολλημένος, αντικαταστάσιμος ή μη περιστρεφόμενος
. Θέση κορδονιού διάτρησης: Χορδή ή σχεδόν μπιτ
. Περιτύλιγμα: Σφιχτό σπιράλ, πλήρες σπιράλ, ανοιχτό σπιράλ ή ίσιο
. Διάμετρος οπής: Ίδια με το μέγεθος του τρυπανιού
. Διάμετρος λαιμού: Ίδιο με το μέγεθος του γιακά του τρυπανιού
. Συνδέσεις: Ίδια με τη σύνδεση του κολάρου του τρυπανιού και (σε ​​περίπτωση σταθεροποιητή σχεδόν του τρυπανιού) τη σύνδεση του τρυπανιού.
. Χάλυβας: AISI 4145H ή μη μαγνητικός
. Hardfacing: Οποιοδήποτε από τα HF-1000 έως HF-5000



Προαιρετικές απαιτήσεις

. Λειτουργίες ανακούφισης από το άγχος σύνδεσης, κατά ISO 10424-2 (Προδιαγραφές API 7-2)
. Σύνδεση ψυχρής εργασίας
. Επεξεργασία επιφάνειας σύνδεσης: Προαιρετική μόνο για μη μαγνητικούς σταθεροποιητές
. Είσοδος βαλβίδας πλωτήρα: Μόνο για σταθεροποιητές σχεδόν bit
. Αριστερή σπείρα: Μόνο για σταθεροποιητές σπειροειδούς λεπίδας
