NQU ΥΠΌΓΕΙΑ ΣΥΝΈΛΕΥΣΗ ΒΑΡΕΛΙΏΝ ΠΥΡΉΝΩΝ ΣΩΛΉΝΩΝ ΚΑΛΩΔΙΏΣΕΩΝ ΔΙΠΛΉ ΓΙΑ ΤΗΝ ΟΡΙΖΌΝΤΙΑ ΔΙΆΤΡΗΣΗ
Το Roschen προσφέρει το τυποποιημένο βαρέλι πυρήνων nwl-u NQU για τη χρήση με τις ράβδους NQ/NRQ/NT. Το βαρέλι πυρήνων NQU είναι ιδανικό για τη χρήση στους περισσότερους υπόγειους όρους διάτρυσης και είναι διαθέσιμο για την εφαρμογή στην τυποποιημένη τρύπα μεγέθους DCDMA Ν. Αποτελείται από την επικεφαλής συνέλευση NQU, τα εσωτερικά τμήματα σωλήνων NQU και τα εξωτερικά τμήματα σωλήνων NQU.
NQU υπόγειο βαρέλι πυρήνων διαμαντιών τρυπώντας με τρυπάνι
Βαρέλι πυρήνων καλωδιώσεων NQU
Διπλό βαρέλι πυρήνων σωλήνων NQU
Επικεφαλής συνέλευση NQU
Βαρέλι πυρήνων NQU

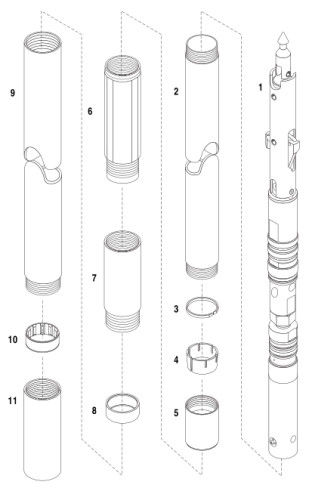

Τυποποιημένη διαμόρφωση βαρελιών πυρήνων NQU:
1-NQU επικεφαλής συνέλευση
2-NQU εσωτερικός σωλήνας
3-NQU δαχτυλίδι στάσεων
4-NQU ανυψωτής πυρήνων
5-NQU περίπτωση ανυψωτών πυρήνων
6-NQU σύζευξη κλειδώματος
7-NQU σύζευξη προσαρμοστών
8-NQU προσγειωμένος δαχτυλίδι
9-NQU εξωτερικός σωλήνας
10-NQU εσωτερικός σταθεροποιητής σωλήνων
11-NQU προστάτης νημάτων
| Παράμετρος NQU Nonimal |
χιλ. |
Ίντσες |
| Διάμετρος τρυπών NQU (περ.) |
75.8 |
2,984 |
| Διάμετρος πυρήνων NQU (περ.) |
47.6 |
1,874 |
| Κομμάτι πυρήνων NQU καθορισμένο OD (περ.) |
75.3 |
2,965 |
| Καθορισμένη ταυτότητα κομματιών πυρήνων NQU (περ.) |
47.6 |
1,874 |
| NQU που διευρύνει τη Shell καθορισμένη το OD (περ.) |
75.8 |
2,984 |
| Εξωτερικός σωλήνας OD NQU |
73 |
2,874 |
| Εξωτερική ταυτότητα σωλήνων NQU |
60.3 |
2,374 |
| Εσωτερικός σωλήνας OD NQU |
55.6 |
2,189 |
| Εσωτερική ταυτότητα σωλήνων NQU |
50 |
1,969 |
ΣΗΜΕΙΩΣΗ:
(1) το κομμάτι πυρήνων NQU και η διεύρυνση του κοχυλιού δεν συμπεριλαμβάνονται.
(2) πόδια 1,5 m/5 και 3 βαρέλια πυρήνων ποδιών NQU m/10 είναι διαθέσιμα.
(3) το νεώτερο βαρέλι πυρήνων αιχμών λόγχης NQU MKII είναι επίσης διαθέσιμο.
