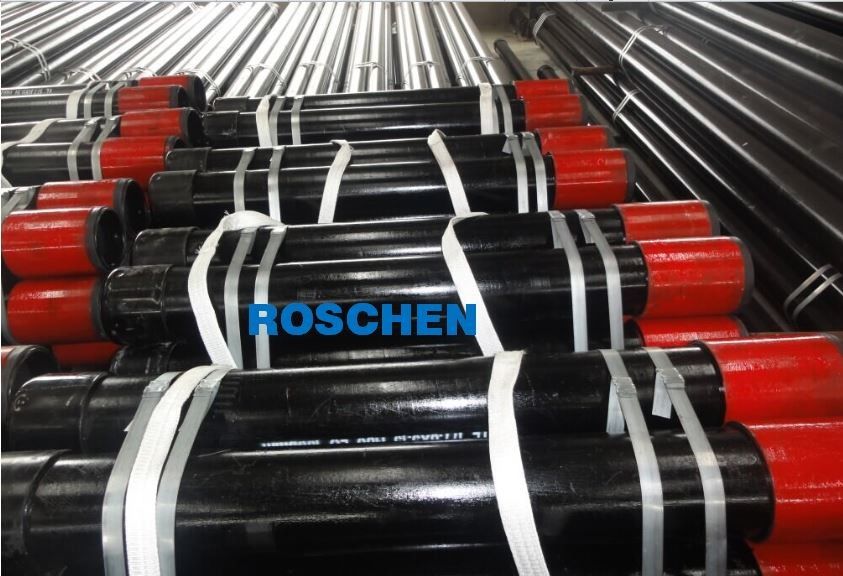

Σωλήνωση ή εγκιβωτίζοντας σωλήνας
Ανατρέποντας είναι μια διαδικασία σφυρηλατημένων κομματιών που κάνει για έναν παχύτερο τοίχο στις άκρες σωλήνων. Η σωλήνωση (EUE) είναι μια μακριά σωλήνωση με την ένωση που εγκαθίσταται σε ένα πηγάδι για να διευκολύνει την εξαγωγή του πετρελαίου και του φυσικού αερίου. Οι ενώσεις σωληνώσεων σχεδιάζονται για να ταιριάξουν έναν ορισμένο δακτυλογραφούν καλά, βασισμένος στους υπόγειους όρους και τα ρευστά. Ενεργεί ως αγωγός, μέσω του οποίου τα παραχθε'ν ρευστά ή το αέριο παίρνουν διαβιβασθε'ντα από το κατώτατο σημείο στην επιφάνεια. Η ένωση σωληνώσεων είναι σχετικά ένας ενιαίος σωλήνας μήκους που μπορεί να ποικίλει στο μήκος οπουδήποτε από 25 έως 30 πόδ. Αυτό το ιδανικό μήκος επιτρέπει την εύκολη παραγωγή όπως η ένωση σωληνώσεων εγκαθίσταται με τα νήματα και στις δύο πλευρές και μπορεί να περιορίσει μέσω ενός φρεατίου οποιουδήποτε βάθους.
1.315» Χ 1,80 lb/ft TPS Multiseal CP-6
| Προδιαγραφή | ||
| Ονομαστική σωλήνωση OD | 3.50» | |
| Μέγεθος κλίσης | 2.625» | |
| Βαθμός χάλυβα | Λ-80 | |
| Ονομαστικό βάρος | 12.95 lb/ft | |
| Ονομαστικό πάχος τοίχων | 0,375» | |
| Ονομαστική ταυτότητα | 2.750» | |
| Μήκος σύνδεσης | Καρφίτσα LP-μήκους Κιβώτιο λίβρα-μήκους Λίβρα Minimum=LP-0.43» |
|
| Η σύνδεση υφίσταται επάνω την απώλεια | 3.35» | |
| Κριτήρια κατασκευής | API 5CT | |
| Ικανότητες σωληνώσεων | ||
| Δύναμη παραγωγής σώματος | 295000 λίβρες | kN 1314 |
| Κατάρρευση API | 15310 PSI | φραγμός 1056 |
| Εσωτερική παραγωγή | 15000 PSI | φραγμός 1034 |
| Κοινή δύναμη | 351000 λίβρες | kN 1562 |
| Προδιαγραφή σύνδεσης | |||
| Σύνδεση | ROS-Multiseal CP-6 | Συμβατό σύστημα με | 3 1/2 PH6 3 1/2 rts-6 3 1/2 bts-6 3 1/2 χτύπημα-HD |
| OD | 4.313» | Ταυτότητα | 2.687» |
| Μήκος σύνδεσης | Καρφίτσα LP-μήκους | Κιβώτιο λίβρα-μήκους | Λίβρα Minimum=LP-0.43» |
| 3.77» | Ελάχιστος | ||
| 5.03» | Πρότυπα | 1 recut | |
| 6.28» | Τύπος - 2 | recut 2 | |
| 7.54» | Τύπος 3 | recut 3 | |
| Ελάχιστος αποτελέστε τη ροπή | 5500 lb/ft | 7460 Ν μ | |
| Βέλτιστος αποτελέστε τη ροπή | 6190 lb/ft | 8390 Ν μ | |
| Μέγιστος αποτελέστε τη ροπή | 6880lb/ft | 9330 Ν μ | |
| Σύνδεση εκτατό Efficientcy | 119% | Κριτήρια επιθεώρησης | API 5A5, API 5CT |
3.500» Χ 15,8 lb/ft Hydril PH6
| Προδιαγραφή | ||
| Ονομαστική σωλήνωση OD | 3.50» | |
| Μέγεθος κλίσης | 2.423» | |
| Βαθμός χάλυβα | Τ-95 | |
| Ονομαστικό βάρος | 15.8 lb/ft | |
| Ονομαστικό πάχος τοίχων | 0,476» | |
| Ονομαστική ταυτότητα | 2.548» | |
| Μήκος σύνδεσης | ||
| Η σύνδεση υφίσταται επάνω την απώλεια | 3.34» | |
| Κριτήρια κατασκευής | API 5CT | |
| Ικανότητες σωληνώσεων | ||
| Δύναμη παραγωγής σώματος | 430000 λίβρες | kN του 1914 |
| Κατάρρευση API | 22330 PSI | φραγμός 1540 |
| Εσωτερική παραγωγή | 22610 PSI | φραγμός 1559 |
| Κοινή δύναμη | 430000 λίβρες | kN του 1914 |
| Προδιαγραφή σύνδεσης | |||
| Σύνδεση | Hydril pH-6 | Συμβατό σύστημα με | 3 1/2 PS6 3 1/2 rts-6 3 1/2 bts-6 3 1/2 χτύπημα-HD |
| OD | 4.5» | Ταυτότητα | 2.485» |
| Ελάχιστος | |||
| Πρότυπα | 1 recut | ||
| Τύπος - 2 | recut 2 | ||
| Τύπος 3 | recut 3 | ||
| Ελάχιστος αποτελέστε τη ροπή | 6400 lb/ft | 8648 Ν μ | |
| Βέλτιστος αποτελέστε τη ροπή | 7200 lb/ft | 9730 Ν μ | |
| Μέγιστος αποτελέστε τη ροπή | 8000lb/ft | 10810 Ν μ | |
| Σύνδεση εκτατό Efficientcy | 100% | Κριτήρια επιθεώρησης | API 5A5, API 5CT |
3.500» Χ 15,8 lb/ft Hydril PSHW533
| Προδιαγραφή | ||
| Ονομαστική σωλήνωση OD | 3.50» | |
| Μέγεθος κλίσης | 2.423» | |
| Βαθμός χάλυβα | Λ-80 | |
| Ονομαστικό βάρος | 15.8 lb/ft | |
| Ονομαστικό πάχος τοίχων | 0,476» | |
| Ονομαστική ταυτότητα | 2.548» | |
| Μήκος σύνδεσης | ||
| Η σύνδεση υφίσταται επάνω την απώλεια | 4.49» | |
| Κριτήρια κατασκευής | API 5CT | |
| Ικανότητες σωληνώσεων | ||
| Δύναμη παραγωγής σώματος | 362000 λίβρες | kN 1611 |
| Κατάρρευση API | 18810 PSI | φραγμός 1296 |
| Εσωτερική παραγωγή | 19040 PSI | φραγμός 1313 |
| Κοινή δύναμη | 362000 λίβρες | kN 1611 |
| Προδιαγραφή σύνδεσης | |||
| Σύνδεση | 3 1/2» PSHW533 | Συμβατό σύστημα με | PSH503 PSH553 PSH563 |
| OD | 4.160» | Ταυτότητα | 2.498» |
| Ελάχιστος | |||
| Πρότυπα | 1 recut | ||
| Τύπος - 2 | recut 2 | ||
| Τύπος 3 | recut 3 | ||
| Ελάχιστος αποτελέστε τη ροπή | 6400 lb/ft | 10540 Ν μ | |
| Βέλτιστος αποτελέστε τη ροπή | 7200 lb/ft | 12702 Ν μ | |
| Μέγιστος αποτελέστε τη ροπή | 8000lb/ft | 12702N μ | |
| Σύνδεση εκτατό Efficientcy | 100% | Κριτήρια επιθεώρησης | API 5A5, API 5CT |
3.500» Χ 15,8 lb/ft Hydril PSHW533
| Προδιαγραφή | ||
| Ονομαστική σωλήνωση OD | 3.50» | |
| Μέγεθος κλίσης | 2.423» | |
| Βαθμός χάλυβα | Τ-95 | |
| Ονομαστικό βάρος | 15.8 lb/ft | |
| Ονομαστικό πάχος τοίχων | 0,476» | |
| Ονομαστική ταυτότητα | 2.548» | |
| Μήκος σύνδεσης | ||
| Η σύνδεση υφίσταται επάνω την απώλεια | 4.49» | |
| Κριτήρια κατασκευής | API 5CT | |
| Ικανότητες σωληνώσεων | ||
| Δύναμη παραγωγής σώματος | 430000 λίβρες | kN του 1914 |
| Κατάρρευση API | 22330 PSI | φραγμός 1540 |
| Εσωτερική παραγωγή | 22610 PSI | φραγμός 1559 |
| Κοινή δύναμη | 430000 λίβρες | kN του 1914 |
| Προδιαγραφή σύνδεσης | |||
| Σύνδεση | 3 1/2» PSHW533 | Συμβατό σύστημα με | PSH503 PSH553 PSH563 |
| OD | 4.160» | Ταυτότητα | 2.498» |
| Ελάχιστος | |||
| Πρότυπα | 1 recut | ||
| Τύπος - 2 | recut 2 | ||
| Τύπος 3 | recut 3 | ||
| Ελάχιστος αποτελέστε τη ροπή | 7800 lb/ft | 10540 Ν μ | |
| Βέλτιστος αποτελέστε τη ροπή | 9400 lb/ft | 12702 Ν μ | |
| Μέγιστος αποτελέστε τη ροπή | 11100lb/ft | 12702N μ | |
| Σύνδεση εκτατό Efficientcy | 100% | Κριτήρια επιθεώρησης | API 5A5, API 5CT |
3.500» Χ 15,8 lb/ft Hydril PSHW533
| Προδιαγραφή | ||
| Ονομαστική σωλήνωση OD | 3.50» | |
| Μέγεθος κλίσης | 2.423» | |
| Βαθμός χάλυβα | Λ-80 | |
| Ονομαστικό βάρος | 15.8 lb/ft | |
| Ονομαστικό πάχος τοίχων | 0,476» | |
| Ονομαστική ταυτότητα | 2.548» | |
| Μήκος σύνδεσης | ||
| Η σύνδεση υφίσταται επάνω την απώλεια | 4.49» | |
| Κριτήρια κατασκευής | API 5CT | |
| Ικανότητες σωληνώσεων | ||
| Δύναμη παραγωγής σώματος | 362000 λίβρες | kN 1611 |
| Κατάρρευση API | 18810 PSI | φραγμός 1296 |
| Εσωτερική παραγωγή | 19040 PSI | φραγμός 1313 |
| Κοινή δύναμη | 362000 λίβρες | kN 1611 |
| Προδιαγραφή σύνδεσης | |||
| Σύνδεση | 3 1/2» PSHW533 | Συμβατό σύστημα με | PSH503 PSH553 PSH563 |
| OD | 4.160» | Ταυτότητα | 2.498» |
| Ελάχιστος | |||
| Πρότυπα | 1 recut | ||
| Τύπος - 2 | recut 2 | ||
| Τύπος 3 | recut 3 | ||
| Ελάχιστος αποτελέστε τη ροπή | 7800 lb/ft | 10540 Ν μ | |
| Βέλτιστος αποτελέστε τη ροπή | 9400 lb/ft | 12702 Ν μ | |
| Μέγιστος αποτελέστε τη ροπή | 9400lb/ft | 12702N μ | |
| Σύνδεση εκτατό Efficientcy | 100% | Κριτήρια επιθεώρησης | API 5A5, API 5CT |
ΙΚΑΝΟ 5CT διευκρίνισε τις απαιτήσεις του περιβλήματος και η σωλήνωση με σκοπό την παραγωγή πετρελαίου ή αερίου, πρέπει να εγκιβωτιστεί με το υλικό με την ικανοποιητικές δύναμη και τη λειτουργία.
Η σωλήνωση πετρελαίου είναι τα κύρια μέρη της καλά τρυπημένης με τρυπάνι κατασκευής. Επιλέγονται για τους συγκεκριμένους όρους που προσδοκώνται καλά. Τα προσδοκώμενα ποσοστά ροής παραγωγής και τα οικονομικά καθορίζουν καλά το μέγεθος σωληνώσεων, το οποίο καθορίζει έπειτα το απαραίτητο μέγεθος κάθε προηγούμενης τρύπας και σωληνοειδής. Μόλις καθοριστούν το σωληνοειδές μέγεθος και τα θέτοντας βάθη, το πάχος τοίχων και ο βαθμός υλικού επιλέγονται έπειτα από το σχεδιαστή φρεατίων για να εξασφαλίσουν ότι η δύναμη είναι επαρκής για τα αναμενόμενα φορτία. Το API 5CT ανέπτυξε τις προδιαγραφές για τρεις διαφορετικούς συνδετήρες για τη χρήση δεδομένου ότι ενώσεις σωληνώσεων περιβλημάτων: Εξωτερικός-σωλήνωση και σύζευξη (σωλήνωση), μη-σωλήνωση και συζεύξεις, ακέραιος-κοινή σωλήνωση.
Μπορεί να υπάρξει το ίδιοι υλικό και οι βαθμοί με την ανατροπή της σωλήνωσης και της μη-σωλήνωσης. Η μέγιστη διαφορά μεταξύ τους είναι το τέλος σωλήνων, το οποίο είναι εξωτερική διάμετρος. Η μη-σωλήνωση αναφέρεται στο τέλος σωλήνων χωρίς το πρόσθετα παχιά και ευθέα νήμα και το περιλαίμιο. Η μη-σωλήνωση (NUE) χρησιμοποιείται πολύ λιγότερο από τη σωλήνωση EUE. Το κόστος NUE είναι μόνο ελαφρώς λιγότερο από EUE, και η κοινή δύναμη είναι ουσιαστικά λιγότερος. Η κοινή διάμετρος συζεύξεων NUE είναι λιγότερο από EUE, το οποίο προσφέρει μερικά πλεονεκτήματα όταν η εκκαθάριση είναι μικρή.
