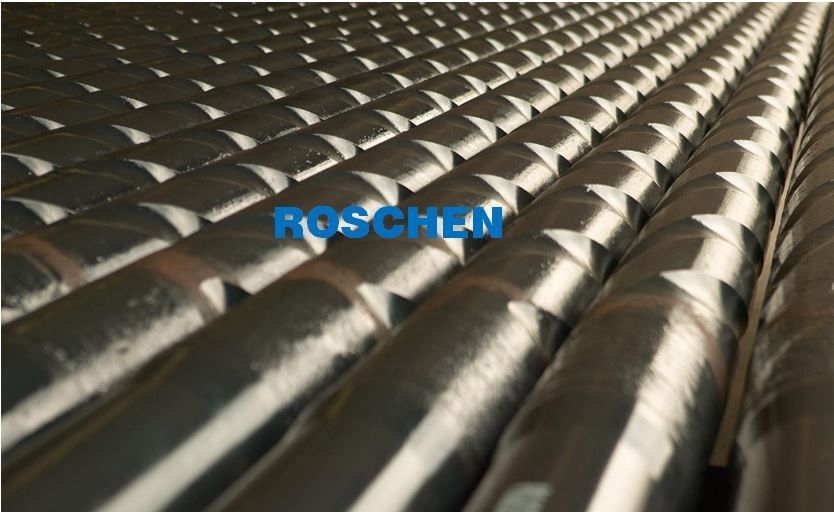

Non-Magnetic σπειροειδή περιλαίμια τρυπανιών
Non-magnetic περιλαίμια τρυπανιών:
Το NMDCs είναι γενικά επίπεδο (nonspiral). Κατασκευάζονται από το υψηλής ποιότητας, αντιδιαβρωτικό, ανοξείδωτο. Χρησιμοποιούνται τρέχοντας τα μαγνητικά όργανα ερευνών που βρίσκονται σε ένα NMDC του ικανοποιητικού μήκους για να επιτρέψουν τη μέτρηση του γήινου μαγνητικού πεδίου χωρίς μαγνητική παρέμβαση. Τα όργανα ερευνών είναι απομονωμένα από τη μαγνητική διαταραχή που προκαλείται από άλλα τμήματα χάλυβα BHA.
Non-magnetic σπειροειδές περιλαίμιο τρυπανιών 6,750» NC50
| Προδιαγραφή | Προδιαγραφές ενώσεων/σύνδεσης εργαλείων | |||||
| Ονομαστικό OD | 6 3/4» (6,75») | Σύνδεση | NC50 | Αναλογία πίεσης κάμψεων | ||
| Ονομαστική ταυτότητα | 2.7/8» (2,875») | OD | 6 3/4» (6,75») | Ταυτότητα | 2 7/8» (2,875») | |
| Υλικός βαθμός | P530 | Ρυθμισμένο βάρος | Μέσο μήκος | 31.00 πόδια | ||
| Μέγεθος σιταριού | ASTM | Συστημένος αποτελέστε τη ροπή | Μέγιστος αποτελέστε τη ροπή | |||
| Μαγνητική διαπερατότητα | 1.001max | Κοιλότητα ολίσθησης | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | Κοιλότητα ανελκυστήρων | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | |
| Μέγεθος κλίσης | 3 1/8» (3,125») | Ρευστή μετατόπιση | Ρευστή ικανότητα | |||
| Hardbanding | Κανένας | Κριτήρια επιθεώρησης | NS-2 | Επιμήκυνση | 18% | |
| ΕΠΙ | Κανένας | |||||
| Χημικές ιδιότητες | Φώσφορος <0> | |||||
| Θείο <0> | ||||||
| Κριτήρια κατασκευής | API spec7-1 | |||||
| Ικανότητες περιλαίμιων τρυπανιών | ||||||
| Εκτατή δύναμη | ελάχιστο 120.000 PSI | |||||
| MPA 827 | ||||||
| Δύναμη παραγωγής | ελάχιστο 110.000 PSI | |||||
| MPA 758 | ||||||
| Δύναμη αντίκτυπου | Επάνω από 60J | |||||
| Σκληρότητα (Brinell) | Ελάχιστο 285 BHN | |||||
Non-magnetic σπειροειδές περιλαίμιο τρυπανιών 8,250» 6 5/8» κανονισμός
| Προδιαγραφή | Προδιαγραφές ενώσεων/σύνδεσης εργαλείων | |||||
| Ονομαστικό OD | 8 1/4» (8,25») | Σύνδεση | 6 5/8» ΚΑΝΟΝΙΣΜΟΣ | Αναλογία πίεσης κάμψεων | ||
| Ονομαστική ταυτότητα | 2 13/16» (2,8125») | OD | 8 1/4» (8,25») | Ταυτότητα | 2 13/16» (2,8125») | |
| Υλικός βαθμός | P530 | Ρυθμισμένο βάρος | Μέσο μήκος | 31.00 πόδια | ||
| Μέγεθος σιταριού | ASTM | Συστημένος αποτελέστε τη ροπή | Μέγιστος αποτελέστε τη ροπή | |||
| Μαγνητική διαπερατότητα | 1.001max | Κοιλότητα ολίσθησης | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | Κοιλότητα ανελκυστήρων | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | |
| Μέγεθος κλίσης | 2 11/16» (2,6875») | Ρευστή μετατόπιση | Ρευστή ικανότητα | |||
| Hardbanding | Κανένας | Κριτήρια επιθεώρησης | NS-2 | Επιμήκυνση | 20% | |
| ΕΠΙ | Κανένας | |||||
| Χημικές ιδιότητες | Φώσφορος <0> | |||||
| Θείο <0> | ||||||
| Κριτήρια κατασκευής | API spec7-1 | |||||
| Ικανότητες περιλαίμιων τρυπανιών | ||||||
| Εκτατή δύναμη | ελάχιστο 100.000 PSI | |||||
| MPA 689 | ||||||
| Δύναμη παραγωγής | ελάχιστο 110.000 PSI | |||||
| MPA 758 | ||||||
| Δύναμη αντίκτυπου | Επάνω από 60J | |||||
| Σκληρότητα (Brinell) | Ελάχιστο 285 BHN | |||||
Non-magnetic σπειροειδές περιλαίμιο τρυπανιών 9,500» 7 5/8» κανονισμός
| Προδιαγραφή | Προδιαγραφές ενώσεων/σύνδεσης εργαλείων | |||||
| Ονομαστικό OD | 9 1/2» (9,5») | Σύνδεση | 7 5/8» ΚΑΝΟΝΙΣΜΟΣ | Αναλογία πίεσης κάμψεων | ||
| Ονομαστική ταυτότητα | 3» (3») | OD | 9 1/2» (9,5») | Ταυτότητα | 3» (3») | |
| Υλικός βαθμός | P530 | Ρυθμισμένο βάρος | Μέσο μήκος | 31.00 πόδια | ||
| Μέγεθος σιταριού | ASTM | Συστημένος αποτελέστε τη ροπή | Μέγιστος αποτελέστε τη ροπή | |||
| Μαγνητική διαπερατότητα | 1.001max | Κοιλότητα ολίσθησης | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | Κοιλότητα ανελκυστήρων | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | |
| Μέγεθος κλίσης | 2 7/8» (2,875») | Ρευστή μετατόπιση | Ρευστή ικανότητα | |||
| Hardbanding | Κανένας | Κριτήρια επιθεώρησης | NS-2 | Επιμήκυνση | 20% | |
| ΕΠΙ | Κανένας | |||||
| Χημικές ιδιότητες | Φώσφορος <0> | |||||
| Θείο <0> | ||||||
| Κριτήρια κατασκευής | API spec7-1 | |||||
| Ικανότητες περιλαίμιων τρυπανιών | ||||||
| Εκτατή δύναμη | ελάχιστο 110.000 PSI | |||||
| MPA 758 | ||||||
| Δύναμη παραγωγής | ελάχιστο 100.000 PSI | |||||
| MPA 689 | ||||||
| Δύναμη αντίκτυπου | Επάνω από 60J | |||||
| Σκληρότητα (Brinell) | Ελάχιστο 285 BHN | |||||
Ταξινόμηση περιλαίμιων τρυπανιών
Τα περιλαίμια τρυπανιών μπορούν να είναι με απλά λόγια σε τρεις κατηγορίες σύμφωνα με τη δομή και το υλικό τους, δηλαδή το λείο περιλαίμιο τρυπανιών, το σπειροειδές αυλακωμένο περιλαίμιο τρυπανιών και το non-magnetic περιλαίμιο τρυπανιών.
Το λείο περιλαίμιο τρυπανιών είναι κανονικά ένας ομαλός σωλήνας thicked-τοίχων, με ένα πάχος στη σειρά 38 έως 53, περίπου 4 έως 8 φορές αυτός των σωλήνων τρυπανιών. Επεξεργάζεται στη μηχανή σε μια ομοιόμορφη κυλινδρική μορφή και αποτελείται από το σαφή χάλυβα κραμάτων.
Το σπειροειδές αυλακωμένο περιλαίμιο τρυπανιών επεξεργάζεται στη μηχανή επίσης από το σαφή χάλυβα κραμάτων, αλλά είναι κανονικά ελαφρύτερο κατά 4 έως 6 τοις εκατό από το περιλαίμιο τρυπανιών slicker. Αυτό το είδος περιλαίμιου τρυπανιών χρησιμοποιείται ευρέως σήμερα επειδή το ειδικό σπειροειδές σχέδιο συγκρατεί κατά ένα μεγάλο μέρος της δυνατότητας τα ατυχήματα με τη μείωση του τομέα της επαφής μεταξύ του τοίχου και του περιλαίμιου.
Το non-magnetic περιλαίμιο τρυπανιών κατασκευάζεται από το non-magnetic χάλυβα κραμάτων. Δεδομένου ότι η μαγνητική όργανο μέτρησης την μπορεί να αισθανθεί το γεωμαγνητικό τομέα κατά μέτρηση της κατεύθυνσης της γεώτρησης, τα όργανα πρέπει να συνεχιστούν σε ένα non-magnetic περιβάλλον. Εντούτοις, στη διαδικασία διάτρυσης, οι μαγνητικές εγκαταστάσεις γεώτρησης έχουν επιπτώσεις πάντα στην ακρίβεια της οργάνου μέτρησης. Επομένως, η χρησιμοποίηση ενός non-magnetic περιλαίμιου τρυπανιών μπορεί να εξασφαλίσει ένα πιό αξιόπιστο αποτέλεσμα μέτρησης.
Περιλαίμια τρυπανιών στην εφαρμογή διάτρυσης
Τα περιλαίμια τρυπανιών διαδραματίζουν έναν ζωτικής σημασίας ρόλο στη διαδικασία διάτρυσης. Λόγω των δομικών χαρακτηριστικών γνωρισμάτων, τα περιλαίμια τρυπανιών μπορούν να παρέχουν το βάρος για το σκοπό διάτρυσης, ο οποίος είναι τρυπανιών πρώτιστη ειδικότητα του περιλαίμιου ένα και. Οι εργασίες βαρύτητας για διάφορα περιλαίμια τρυπανιών για να προσφέρουν αρκετή προς τα κάτω δύναμη έπρεπε να σπάσουν τους βράχους με το κομμάτι τρυπανιών.
Εκτός από την παροχή του βάρους στο κομμάτι (WOB), τα περιλαίμια τρυπανιών λειτουργούν επίσης ως απορροφητής κλονισμού για να υγράνουν τη δόνηση και το τίναγμα όταν πραγματοποιείται η διάτρηση. Κατά αυτόν τον τρόπο, η διαδικασία διάτρυσης μπορεί να πραγματοποιηθεί σε ένα πολύ σταθερότερο κράτος.
Τρίτον, η παρουσία των περιλαίμιων τρυπανιών επιτρέπει στις σωληνώσεις για να μείνει στο εκτατό κράτος, ενώ εγγυήσεις η ακαμψία της σειράς τρυπανιών κάτω από τη μεγάλη συμπίεση. Κατά συνέπεια, η αποτελεσματικότητα τρυπανιών και η ποιότητα βελτιώνονται πολύ.
Εκτός από τις ανωτέρω εφαρμογές, τα περιλαίμια τρυπανιών μπορούν να βοηθήσουν να ελέγξουν την κατεύθυνση της συνέλευσης κατώτατων τρυπών, που αποφεύγει το πρόβλημα της απόκλισης τρυπών και που ενισχύει την απόδοση της διάτρυσης.
