NON-MAGNETIC ΠΕΡΙΛΑΙΜΙΟ ΤΡΥΠΑΝΙΩΝ 6,500» ΠΕΡΙΛΑΊΜΙΟ NC50 FLEXI

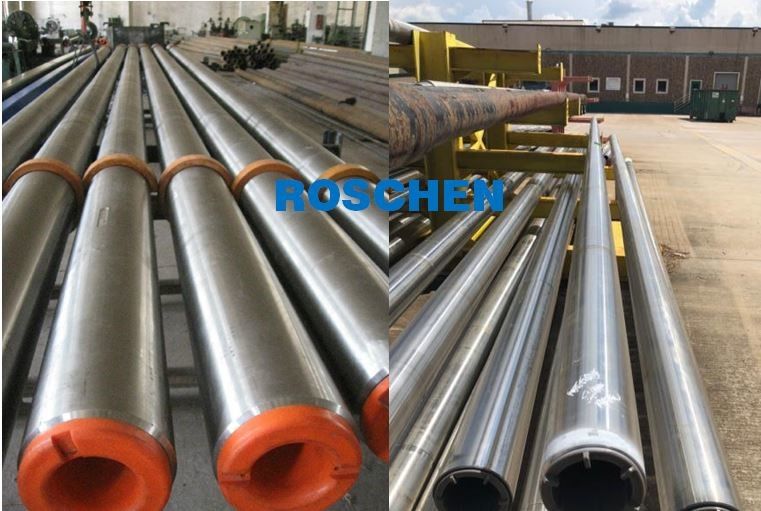

Non-Magnetic περιλαίμια τρυπανιών
Τα σωληνοειδή non-magnetic περιλαίμια τρυπανιών εντολής είναι μια ακέραια βαρέων καθηκόντων ένωση που κατασκευάζονται από έναν στερεό φραγμό του ωστενιτικού ανοξείδωτου. Τα non-magnetic περιλαίμια τρυπανιών μας παρέχονται μια επεξεργασμένη στη μηχανή επιφάνεια τελειώνουν τον όρο.
Όλα τα non-magnetic περιλαίμια είναι καυτά/κρύος που εργάζεται προκειμένου να αυτοί παρασχεθούν τις απαραίτητες μηχανικές ιδιότητες. Οι φραγμοί είναι έπειτα, καυτό σημείο που επιθεωρείται και που επεξεργάζεται στη μηχανή. Ένας εσωτερικός άντεξε την επεξεργασία εκτελείται στο πλήρες μήκος προκειμένου να επιτευχθεί η κατάλληλη συμπιεστική θέση της εσωτερικής διαμέτρου.
NON-MAGNETIC ΠΕΡΙΛΑΙΜΙΟ ΤΡΥΠΑΝΙΩΝ 4,75» ΠΕΡΙΛΑΊΜΙΟ NC38 FLEXI
| Προδιαγραφή | ||
| Ονομαστικό OD | 4 3/4» (4,75») | |
| Ονομαστική ταυτότητα | 2 11/16» (2,685») | |
| Βαθμός Matrial | P530 | |
| Μέγεθος σιταριού | 3-5 ASTM | |
| Μαγνητική διαπερατότητα | 1.001max. | |
| Μέγεθος κλίσης | 2 9/16» (2,5625») | |
| ΕΠΙ | Κανένας | |
| Χημικές ιδιότητες | Φώσφορος | <0> |
| Θείο | <0> | |
| Μέσο βάρος ανά ένωση | ||
| Κριτήρια κατασκευής | API spec7-1 | |
| Ικανότητες περιλαίμιων τρυπανιών | ||
| Εκτατή δύναμη | 130.5 KSI | |
| 120 KSI λ. | ||
| Δύναμη παραγωγής | 121.4 KSI | |
| 110 KSI λ. | ||
| Δύναμη αντίκτυπου | 171 IB/ft | |
| Charpy Β εγκοπή | ||
| Σκληρότητα (Brinell) | 311-321 BHN | |
| Προδιαγραφές ενώσεων/σύνδεσης εργαλείων | |||
| Σύνδεση | NC38 | ||
| OD | 4 3/4» (4,75») | Ταυτότητα | 2 11/16» (2,6875») |
| Ρυθμισμένο βάρος | Μέσο μήκος | 31.00 πόδια | |
| Εκτατή δύναμη | 587300Ibs | Torsional δύναμη | 18100Ib/ft |
| Συστημένος αποτελέστε τη ροπή | 9700Ib/ft | Μέγιστος αποτελέστε τη ροπή | |
| Επιμήκυνση | 18% | Ρευστή μετατόπιση | |
| Ρευστή ικανότητα | 0,360 gal/ft | Κοιλότητα ανελκυστήρων | απροσδιόριστος |
| Κοιλότητα ολίσθησης | απροσδιόριστος | Κριτήρια επιθεώρησης | NS-2 |
NON-MAGNETIC ΠΕΡΙΛΑΙΜΙΟ ΤΡΥΠΑΝΙΩΝ 6,500» ΠΕΡΙΛΑΊΜΙΟ NC50 FLEXI
| Προδιαγραφή | ||
| Ονομαστικό OD | 6 1/2» (6,5») | |
| Ονομαστική ταυτότητα | 3 1/4» (3,25») | |
| Βαθμός Matrial | P530 | |
| Μέγεθος σιταριού | 1-2 ASTM | |
| Μαγνητική διαπερατότητα | 1.001max. | |
| Μέγεθος κλίσης | 3 1/8» (3,125») | |
| ΕΠΙ | Κανένας | |
| Χημικές ιδιότητες | Φώσφορος | <0> |
| Θείο | <0> | |
| Μέσο βάρος ανά ένωση | ||
| Κριτήρια κατασκευής | API spec7-1 | |
| Ικανότητες περιλαίμιων τρυπανιών | ||
| Εκτατή δύναμη | 128.1 KSI | |
| 120 KSI λ. | ||
| Δύναμη παραγωγής | 119.2 KSI | |
| 110 KSI λ. | ||
| Δύναμη αντίκτυπου | 181 Ib/ft | |
| Charpy Β εγκοπή | ||
| Σκληρότητα (Brinell) | 296-303 BHN | |
| Προδιαγραφές ενώσεων/σύνδεσης εργαλείων | |||
| Σύνδεση | NC50 | ||
| OD | 6 1/2» (6,5») | Ταυτότητα | 3 1/4» (3,25») |
| Ρυθμισμένο βάρος | Μέσο μήκος | 31.00 πόδια | |
| Εκτατή δύναμη | 560,800Ibs | Torsional δύναμη | 71,240Ib/ft |
| Συστημένος αποτελέστε τη ροπή | 26700Ib/ft | Μέγιστος αποτελέστε τη ροπή | |
| Επιμήκυνση | 18% | Ρευστή μετατόπιση | |
| Ρευστή ικανότητα | 0,698 gal/ft | Κοιλότητα ανελκυστήρων | απροσδιόριστος |
| Κοιλότητα ολίσθησης | απροσδιόριστος | Κριτήρια επιθεώρησης | NS-2 |
NON-MAGNETIC ΠΕΡΙΛΑΙΜΙΟ ΤΡΥΠΑΝΙΩΝ 6,750» ΠΕΡΙΛΑΊΜΙΟ NC50 FLEXI
| Προδιαγραφή | ||
| Ονομαστικό OD | 6 3/4» (6,75») | |
| Ονομαστική ταυτότητα | 3 1/4» (3,25») | |
| Βαθμός Matrial | P530 | |
| Μέγεθος σιταριού | 2-4 ASTM | |
| Μαγνητική διαπερατότητα | 1.001max. | |
| Μέγεθος κλίσης | 3 1/8» (3,125») | |
| ΕΠΙ | Κανένας | |
| Χημικές ιδιότητες | Φώσφορος | <0> |
| Θείο | <0> | |
| Μέσο βάρος ανά ένωση | ||
| Κριτήρια κατασκευής | API spec7-1 | |
| Ικανότητες περιλαίμιων τρυπανιών | ||
| Εκτατή δύναμη | 132.9 KSI | |
| 120 KSI λ. | ||
| Δύναμη παραγωγής | 123.7 KSI | |
| 110 KSI λ. | ||
| Δύναμη αντίκτυπου | 170 Ib/ft | |
| Charpy Β εγκοπή | ||
| Σκληρότητα (Brinell) | 306-316 BHN | |
| Προδιαγραφές ενώσεων/σύνδεσης εργαλείων | |||
| Σύνδεση | NC50 | ||
| OD | 6 3/4» (6,75») | Ταυτότητα | 3 1/4» (3,25») |
| Ρυθμισμένο βάρος | Μέσο μήκος | 31.00 πόδια | |
| Συστημένος αποτελέστε τη ροπή | Μέγιστος αποτελέστε τη ροπή | ||
| Επιμήκυνση | 18% | Ρευστή μετατόπιση | |
| Ρευστή ικανότητα | Κοιλότητα ανελκυστήρων | απροσδιόριστος | |
| Κοιλότητα ολίσθησης | απροσδιόριστος | Κριτήρια επιθεώρησης | NS-2 |
NON-MAGNETIC ΠΕΡΙΛΑΙΜΙΟ ΤΡΥΠΑΝΙΩΝ 8,000» 6-5/8» ΚΑΝΟΝΙΣΜΟΣ ΠΕΡΙΛΑΊΜΙΟ FLEXI
| Προδιαγραφή | ||
| Ονομαστικό OD | 8» (8») | |
| Ονομαστική ταυτότητα | 3 1/2» (3,5») | |
| Βαθμός Matrial | P530 | |
| Μέγεθος σιταριού | 3-4 ASTM | |
| Μαγνητική διαπερατότητα | 1.001max. | |
| Μέγεθος κλίσης | 3 3/8» (3,325») | |
| ΕΠΙ | Κανένας | |
| Χημικές ιδιότητες | Φώσφορος | <0> |
| Θείο | <0> | |
| Μέσο βάρος ανά ένωση | ||
| Κριτήρια κατασκευής | API spec7-1 | |
| Ικανότητες περιλαίμιων τρυπανιών | ||
| Εκτατή δύναμη | 130.5 KSI | |
| 120 KSI λ. | ||
| Δύναμη παραγωγής | 120.5 KSI | |
| 100 KSI λ. | ||
| Δύναμη αντίκτυπου | 146 Ib/ft | |
| Charpy Β εγκοπή | ||
| Σκληρότητα (Brinell) | 298-302 BHN | |
| Προδιαγραφές ενώσεων/σύνδεσης εργαλείων | |||
| Σύνδεση | 6 5/8» ΚΑΝΟΝΙΣΜΟΣ | ||
| OD | 8» (8») | Ταυτότητα | 3 1/2» (3,5») |
| Ρυθμισμένο βάρος | Μέσο μήκος | 31.00 πόδια | |
| Συστημένος αποτελέστε τη ροπή | Μέγιστος αποτελέστε τη ροπή | ||
| Επιμήκυνση | 20% | Ρευστή μετατόπιση | |
| Ρευστή ικανότητα | Κοιλότητα ανελκυστήρων | απροσδιόριστος | |
| Κοιλότητα ολίσθησης | απροσδιόριστος | Κριτήρια επιθεώρησης | NS-2 |
NON-MAGNETIC ΠΕΡΙΛΑΙΜΙΟ ΤΡΥΠΑΝΙΩΝ 8,250» 6-5/8» ΚΑΝΟΝΙΣΜΟΣ ΠΕΡΙΛΑΊΜΙΟ FLEXI
| Προδιαγραφή | ||
| Ονομαστικό OD | 8 1/4» (8,25») | |
| Ονομαστική ταυτότητα | 3 1/2» (3,5») | |
| Βαθμός Matrial | P530 | |
| Μέγεθος σιταριού | ASTM | |
| Μαγνητική διαπερατότητα | 1.001max. | |
| Μέγεθος κλίσης | 3 3/8» (3,325») | |
| ΕΠΙ | Κανένας | |
| Χημικές ιδιότητες | Φώσφορος | <0> |
| Θείο | <0> | |
| Μέσο βάρος ανά ένωση | ||
| Κριτήρια κατασκευής | API spec7-1 | |
| Ικανότητες περιλαίμιων τρυπανιών | ||
| Εκτατή δύναμη | 110.000 PSI λ. | |
| 758 MPA λ. | ||
| Δύναμη παραγωγής | 100.000 PSI λ. | |
| 689 MPA λ. | ||
| Δύναμη αντίκτυπου | επάνω από 60J ft/Ibs | |
| Σκληρότητα (Brinell) | 285 ελάχιστο BHN | |
| Προδιαγραφές ενώσεων/σύνδεσης εργαλείων | |||
| Σύνδεση | 6 5/8» ΚΑΝΟΝΙΣΜΟΣ | ||
| OD | 8 1/4» (8,25») | Ταυτότητα | 3 1/2» (3,5») |
| Ρυθμισμένο βάρος | Μέσο μήκος | 31.00 πόδια | |
| Συστημένος αποτελέστε τη ροπή | Μέγιστος αποτελέστε τη ροπή | ||
| Επιμήκυνση | 20% | Ρευστή μετατόπιση | |
| Ρευστή ικανότητα | Κοιλότητα ανελκυστήρων | απροσδιόριστος | |
| Κοιλότητα ολίσθησης | απροσδιόριστος | Κριτήρια επιθεώρησης | NS-2 |
Περιλαίμια τρυπανιών
Τα σωληνοειδή περιλαίμια τρυπανιών εντολής αποτελούνται από τον τροποποιημένο χάλυβα κραμάτων μολυβδαίνιου χρωμίου AISI 4145H. Αυτοί οι φραγμοί περιλαίμιων τρυπανιών είναι ολόκληροι υποβαλλόμενοι σε θερμοθεραπεία και νερό που αποσβήνονται για να λάβουν τις μηχανικές ιδιότητες όπως διευκρινίζονται από την προδιαγραφή 7-1 API.
Οι πλήρεις μηχανικές και χημικές πιστοποιήσεις δοκιμής μύλων παρέχονται όλα τα περιλαίμια τρυπανιών. Αυτοί αλέθουν την εγγύηση πιστοποιήσεων δοκιμής μια σειρά σκληρότητας 285 έως 341 BHN και μιας αξίας αντίκτυπου 40 πόδια-λιβρών στη θερμοκρασία δωματίου, μια ίντσα κάτω από την επιφάνεια.
Όλοι οι φραγμοί περιλαίμιων τρυπανιών είναι έπειτα παρασυμένος στις προδιαγραφές API για να εξασφαλίσουν ότι η στενή ανοχή τρυπά. Τα περιλαίμια τρυπανιών παρέχονται επίσης την εξωτερική επιφάνεια είτε που επεξεργάζεται στη μηχανή είτε τραχύ που ξεφλουδίζεται.
