Διάμετρος 73 σωλήνων τρυπανιών MWD τύπος κεντρικών καλωδίων για την κατευθυντική οριζόντια διάτρηση στις σήραγγες ανθρακωρυχείων

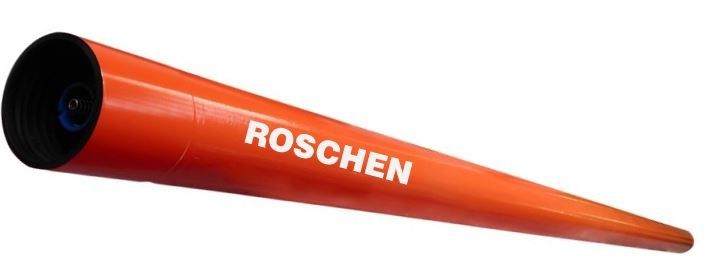

Τύπος κεντρικών καλωδίων σωλήνων τρυπανιών MWD Φ 73
Το Φ 73 κατευθυντικός σωλήνας τρυπανιών τύπων κεντρικών καλωδίων πρέπει γενικά για να κατασκευαστεί σε μια πλήρη ραφή άνθρακα (φ ≥ 1) ή ένα σταθερό στρώμα βράχου (φ ≤ 6) χρησιμοποιείται κυρίως για την κατασκευή της κοντής οριζόντιας και μεγάλης απόστασης γεώτρησης αποξηράνσεων αερίου και της γεώτρησης εξερεύνησης νερού στο ανθρακωρυχείο, καθώς επίσης και την κατασκευή της κατευθυντικής γεώτρησης στο έδαφος και της σήραγγας κοντά στην οριζόντια εφαρμοσμένη μηχανική.
Ο σωλήνας τρυπανιών MWD χρησιμοποιείται κυρίως στην κατευθυντική οριζόντια διάτρηση στο οδόστρωμα ανθρακωρυχείων. Χρησιμοποιείται μαζί με τον εξοπλισμό επίδειξης στομίων για να επιδείξει τα τρυπώντας με τρυπάνι στοιχεία διαδρομής σε πραγματικό - χρόνος. Ο χειριστής μπορεί να ρυθμίσει την κατεύθυνση της τρυπώντας με τρυπάνι διαδρομής σύμφωνα με τα επιδειχθε'ντα στοιχεία εγκαίρως, ώστε να επιτευχθεί ο σκοπός της κατευθυντικής διάτρησης. Χρησιμοποιείται ευρέως στον έλεγχο κατευθυντικών διατρήσεων γεωλογικού, του άνθρακα, του πετρελαίου, της συντήρησης νερού και άλλων βιομηχανιών.
1. Χαρακτηριστικά γνωρίσματα προϊόντων:
(1) το σώμα σωλήνων τρυπανιών ενώνεται στενά με τη διαδικασία συγκόλλησης τριβής, με τις καλές μηχανικές ιδιότητες και τη μακριά ζωή υπηρεσιών
(2) υψηλή δύναμη νημάτων και καλή αντίσταση προσκόλλησης της ένωσης σωλήνων τρυπανιών
(3) μια συσκευή μετάδοσης σημάτων σχεδιάζεται μέσα στο σωλήνα τρυπανιών, ο οποίος μπορεί να πραγματοποιήσει τη διπλής κατεύθυνσης σε πραγματικό χρόνο επικοινωνία μεταξύ του σωλήνα ελέγχων κατώτατης μέτρησης και του explosionproof υπολογιστή της τρύπας, και η αποδοτικότητα μετάδοσης είναι υψηλή.
(4) ο εσωτερικοί σωλήνας και η ένωση του σωλήνα τρυπανιών έχουν την καλή εκτέλεση σφράγισης και την υψηλή σταθερότητα σωλήνων τρυπανιών
2. Πεδίο της εφαρμογής:
Τρυπώντας την έρευνα με τρυπάνι ο σωλήνας τρυπανιών πρέπει γενικά για να κατασκευαστεί σε μια πλήρη ραφή άνθρακα (φ ≥ 1) ή ένα σταθερό στρώμα βράχου (φ ≤ 6) χρησιμοποιείται κυρίως για την κατασκευή της γεώτρησης αποξηράνσεων αερίου και της γεώτρησης εξερεύνησης νερού στο κοντό οριζόντιο και μεγάλης απόστασης υπόγειο ανθρακωρυχείο, και χρησιμοποιείται επίσης για την κατασκευή της κατευθυντικής γεώτρησης όπως το έδαφος και η σήραγγα κοντά στην οριζόντια γεώτρηση εφαρμοσμένης μηχανικής.
3. Προφυλάξεις:
(1) πρίν χρησιμοποιεί το σωλήνα τρυπανιών, ο έλεγχος εάν η πλαστική ένωση του σωλήνα τρυπανιών είναι χαλαρή, παραμορφωμένη ή ραγισμένη για να εξασφαλίσει ότι το σφραγίζοντας δαχτυλίδι της πλαστικής ένωσης είναι άθικτο, το νήμα σωλήνων τρυπανιών, η πλαστική ένωση και η ένωση χάλυβα είναι καθαρός, και το μειώνοντας ελατήριο είναι σταθερό και αξιόπιστο
(2) πρίν συνδέει το σωλήνα τρυπανιών, το λίπος νημάτων πρέπει να εφαρμοστεί στην επιφάνεια νημάτων της ένωσης σωλήνων τρυπανιών, και το ειδικό λαδώνοντας λίπος για το σωλήνα τρυπανιών καλωδιώσεων πρέπει να εφαρμοστεί στο σφραγίζοντας δαχτυλίδι της πλαστικής αρσενικής ένωσης. Ελέγξτε την ταχύτητα ≤ 25R/λ. σύνθεσης στο στάδιο της σύνδεσης του σωλήνα τρυπανιών
(3) κατά τη διάρκεια της τρυπώντας με τρυπάνι κατασκευής, η τρυπώντας διαδρομή θα κρατηθεί ομαλή για να αποφύγει τις μεγάλες γωνίες. Η κάμπτοντας δύναμη της γωνίας κλίσης γεωτρήσεων ελέγχεται σε 3 °/6m, και η κάμπτοντας δύναμη του αζιμουθίου ελέγχεται σε 2 °/6m
(4) κατά τον εκφόρτωση του σωλήνα τρυπανιών, ελέγξτε την ταχύτητα ≤ 25R/λ. δεσμών, και εξασφαλίστε την επικεφαλής επιστροφής απόσταση ≥ 100mm δύναμης, ώστε να αποτραπεί το νήμα της ένωσης σωλήνων τρυπανιών από το δάγκωμα ή το γδύσιμο
(5) αφότου ξεφορτώνεται ο σωλήνας τρυπανιών και η ροή του νερού στο σωλήνα τρυπανιών είναι ξηρά, η προστασία ΚΑΠ νημάτων βιδών θα φορεθεί εγκαίρως για να κρατήσει το εσωτερικό του σωλήνα τρυπανιών καθαρού και να αποτρέψει το ρύπο όπως η σκόνη άνθρακα από την είσοδο της μολυσμένης ένωσης χάλυβα
4. Τεχνικό φύλλο
| Οι κύριες τεχνικές παράμετροι του σωλήνα τρυπανιών και της συνιστώμενης διαβάθμισης | ||||||||||
| Μέγεθος (χιλ.) | Διάμετρος | Βαθμός χάλυβα | Μήκος | Πίεση | Αντίσταση αγωγών | Αντίσταση μόνωσης | Συνιστώμενη ροπή εγκαταστάσεων γεώτρησης | Συστήστε το κομμάτι πυρήνων | ||
| διοχετεύστε με σωλήνες το σώμα | Καρφίτσα/κιβώτιο | Ασφάλιστρο | Προαιρετικός | |||||||
| Φ79 | 73 | 75 | G105 | 3000 | 10 | <0> | >2M | 6000 | Φ96 | Φ98 |
| Φ89 | 89 | 91 | G105 | 3000 | 10 | <0> | >2M | 12000 | Φ113 | Φ118 |
