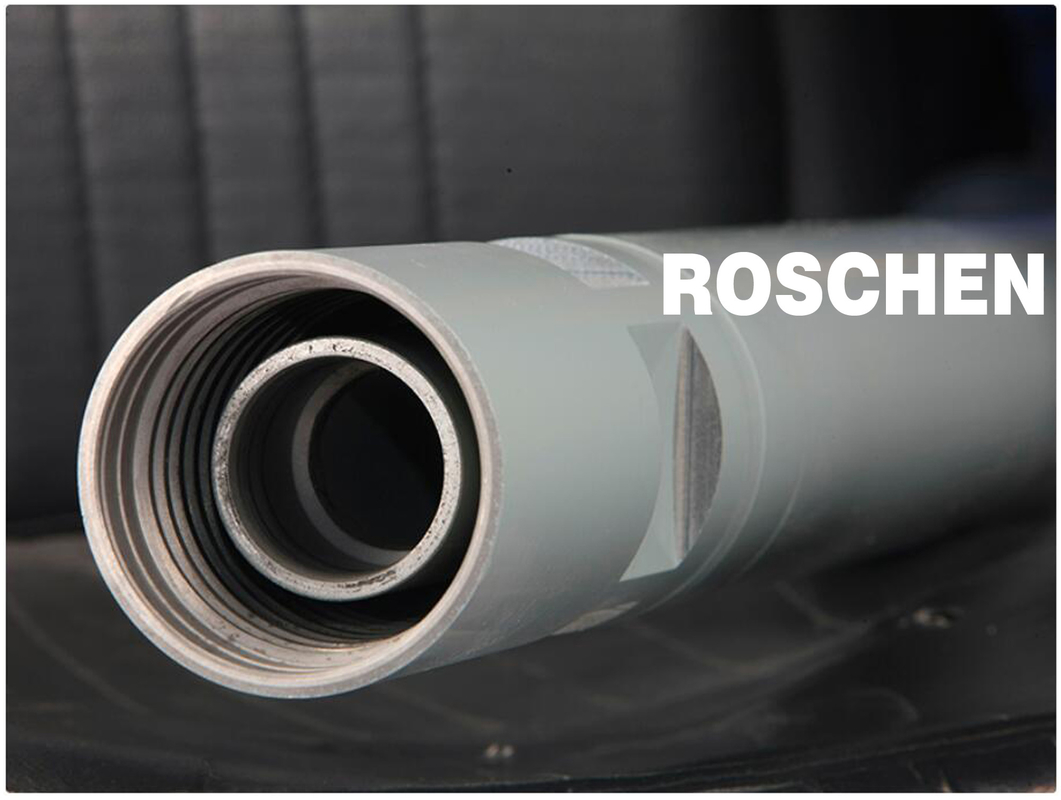

Γεωθερμικό υλικό χάλυβα χαμηλότατου άνθρακα σωλήνων τρυπανιών DTH/εργαλείων διατρήσεων βράχου
Αντίστροφη εισαγωγή σωλήνων τρυπανιών κυκλοφορίας (RC)
Η αντίστροφη διάτρηση κυκλοφορίας (RC) χρησιμοποιείται για να συλλέξει τα δείγματα βράχου γρήγορα και αποτελεσματικά χρησιμοποιώντας ένα μεγάλους περιστροφικούς τρυπάνι και έναν αεροσυμπιεστή. Η υψηλή ταχύτητα και το χαμηλότερο κόστος ανά μετρητή της διάτρησης RC το καθιστούν ιδανικό για τη λήψη των ορυκτών δειγμάτων στις πρόωρες φάσεις ενός προγράμματος εξερεύνησης.
RC σφυριά
RC μέγεθος σφυριών διάτρυσης: 4», 5», 6», 8»
RC τρυπώντας με τρυπάνι διάμετρος τρυπών: 114-190
Κνήμη: Σειρά HRC
Χαρακτηριστικά γνωρίσματα σωλήνων τρυπανιών DTH:
1. Κατασκευασμένος χρησιμοποιώντας τα ασφάλιστρο μέταλλα για τα μακρά ζωή
2. Μέγιστη υλική αποκατάσταση, μέχρι 98%
3. Καμία διαγώνια μόλυνση των δειγμάτων
4. Έγχυση λαβών του νερού, του αφρού, του ελαίου, και των πολυμερών σωμάτων χωρίς απώλεια απόδοσης
5. Παραδίδει τη μέγιστη διάτρηση κάτω από το νερό
Τεχνικές προδιαγραφές σωλήνων τρυπανιών DTH:
ΑΝΤΙΣΤΡΟΦΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΡΑΒΔΩΝ ΤΡΥΠΑΝΙΩΝ ΚΥΚΛΟΦΟΡΙΑΣ | |||||||
Τύπος νημάτων | Remet | Remet | Remet | Metzke | Metzke | Μήτρα | Μήτρα |
Ράβδος O.D. | 3 1/2» | 4» | 4 1/2» | 4» | 4 1/2» | 4» | 4 1/2» |
Εξωτερικός σωλήνας O.D. | 88.9mm | 101.7mm | 114.3mm | 101.7mm | 114.3mm | 101.7mm | 114.3mm |
Εξωτερική ΤΑΥΤΌΤΗΤΑ σωλήνων. | 81.8mm | 94.6mm | 107.2mm | 94.6mm | 107.2mm | 94.6mm | 107.2mm |
Εξωτερικός σωλήνας W.T. | 5.3mm | 7.1mm | 7.1mm | 7.1mm | 7.1mm | 7.1mm | 7.1mm |
Εσωτερικός σωλήνας O.D. | 38.1mm | 50.8mm | 63.5mm | 50.8mm | 63.5mm | 50.8mm | 63.5mm |
Εσωτερική ΤΑΥΤΌΤΗΤΑ σωλήνων. | 32.6mm | 45.3mm | 58mm | 45.3mm | 58mm | 45.3mm | 58mm |
Εσωτερικός σωλήνας W.T. | 5.5mm | 5.5mm | 5.5mm | 5.5mm | 5.5mm | 5.5mm | 5.5mm |
Κλειδί επίπεδο | 90mm | 90mm | 90mm | 90mm | 90mm | 90mm | 90mm |
Βάρος 3.0m | 75kg. | 75kg. | 95kg. | 75kg. | 95kg. | 75kg. | 95kg. |
Βάρος 6.0m | 120kg. | 150kg. | 168kg. | 150kg. | 168kg. | 150kg. | 168kg. |
Προδιαγραφές σφυριών ROSCHEN RC | |||||||||
Μέγεθος σφυριών | Σφυρί | Κνήμη κομματιών | Κώδικας ROSCHEN | Σειρά τρυπών (χιλ.) | Εξωτερική διάμετρος (χιλ.) | Μήκος (χωρίς κομμάτι) χιλ. | Κλ βάρους (N.W.) | Νήμα σύνδεσης | Πίεση εργασίας |
3» | RE531 | RE531 | ROS RC 30 | 84-100 | 81 | 1069 | 29 | 3 «Remet | 1.0-3.0Mpa |
3» | RE035 | RE035 | ROS RC 35 | 84-105 | 85 | 1075 | 35 | 3 «Remet | 1.0-3.0Mpa |
4 1/2» | RE004 | RE004 | ROS RC 40 | 111-127 | 107 | 1252 | 52 | 3.5» - 4» Remet 4» Metzke | 1.0-3.0Mpa |
4 1/2» | RE540 | RE540 | ROS RC 45 | 111-127 | 107 | 1252 | 52 | 3.5» - 4» Remet 4» Metzke | 1.0-3.0Mpa |
5» | RE040 | RE040 | ROS RC 50 | 113-130 | 109.5 | 1191 | 57 | 3.5» - 4» Remet 4» Metzke | 1.0-3.0Mpa |
5» | RE542 | RE542 | ROS RC 50 | 113-130 | 109.5 | 1191 | 57 | 3.5» - 4» Remet 4» Metzke | 1.0-3.0Mpa |
5» | RE543 | RE543 | ROS RC 50 | 120-135 | 116 | 1191 | 62 | 3.5» - 4» Remet 4» Metzke | 1.0-3.0Mpa |
5» | RE545 | RE545 | ROS RC 50 | 122-135 | 117.5 | 1261 | 65 | 4» - 4,5 " Remet 4» - 4,5» Metzke | 1.5-3.5Mpa |
5 1/2» | RE547 | RE547 | ROS RC 55 | 130-146 | 124.5 | 1270 | 71 | 4.5» Remet 4,5» Metzke | 1.5-3.5Mpa |
5 1/2» | RE052 | RE052 | ROS RC 55 | 130-146 | 124.5 | 1270 | 71 | 4.5» Remet 4,5» Metzke | 1.5-3.5Mpa |
5 3/4» | RE054 | RE054 | ROS RC 55 | 130-146 | 124.5 | 1270 | 85 | 4.5» Remet 4,5» Metzke | 1.5-3.5Mpa |
5 3/4» | RE140 | RE140 | ROS RC 55 | 130-146 | 124.5 | 1270 | 85 | 4.5» Remet 4,5» Metzke | 1.5-3.5Mpa |
5» | PR40 | PR40 | ROS RC 50 | 124-142 | 120.5 | 1362 | 80.5 | 3.5» - 4,5» Remet 3,5» - 4,5» Metzke | 1.5-3.5Mpa |
5 1/2» | PR52 | PR52 | ROS RC 55 | 126-142 | 121 | 1227 | 68.5 | 4» - 4,5» Remet 4» - 4,5» Metzke | 1.5-3.5Mpa |
5 1/2» | PR52R | PR52/PR52R | ROS RC 55 | 130-146 | 124 | 1225 | 65 | 4» - 4,5» Remet 4» - 4,5» Metzke | 1.5-3.5Mpa |
5 1/2» | PR54 | PR54 | ROS RC 55 | 135-150 | 130 | 1294 | 84.5 | 4.5» Remet 4,5» Metzke | 1.5-3.5Mpa |
6» | MX5456 | MX5456 | ROS RC 60 | 136-150 | 132 | 1362 | 90 | 4.5» Remet 4,5» Metzke | 1.5-3.5Mpa |
6 " ~6 1/2» | RC62/RC62R | RC62/RC62R | ROS RC 65 | 152-190 | 146 | 1320 | 110 | Σαν αίτημα | 1.5-3.5Mpa |
8» | RC82/RC82R | RC82/RC82R | ROS RC 80 | 190-250 | 180 | 1395 | 185 | Σαν αίτημα | 1.5-3.5Mpa |
10» | RC100/RC100R | RC100/RC100R | ROS RC 100 | 250-370 | 240 | 1528 | 328 | Σαν αίτημα | 1.5-3.5Mpa |
Σημειώσεις: | |||||||||
Το Metzke, νήμα Remet είναι διαθέσιμο! | |||||||||
Οποιαδήποτε ειδική κνήμη τύπων του σφυριού RC θα είναι διαθέσιμη από τα αιτήματα. |
Λεπτομέρειες σφυριών DTH
