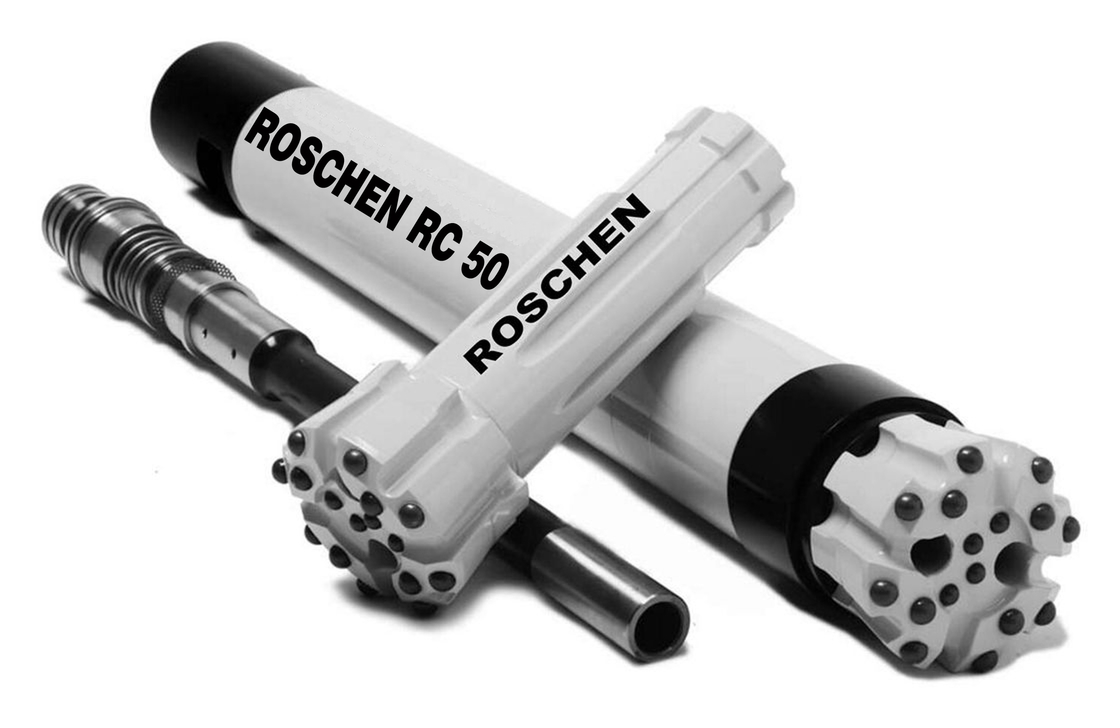

Σφυρί αντίστροφης κυκλοφορίας κεντρικής συλλογής δειγμάτων για γεωλογική εξερεύνηση
Εισαγωγή στο σφυρί αντίστροφης κυκλοφορίας
Η διάτρηση αντίστροφης κυκλοφορίας ονομάζεται επίσης κεντρική συλλογή δειγμάτων ή διάτρηση διπλού τοιχώματος.Αυτός ο τύπος γεώτρησης χρησιμοποιεί συνήθως σωλήνα τρυπανιού διπλού τοιχώματος.Η δύναμη διάτρησης είναι αέριο υψηλής πίεσης ανέμου, το οποίο εισέρχεται στο σφυρί μέσω του κενού μεταξύ του εξωτερικού σωλήνα και του εσωτερικού σωλήνα.Το σφυρί χτύπησε το τρυπάνι για να σπάσει το βράχο, και το σπασμένο βράχο συλλέγεται στους πόρους στην επιφάνεια του τρυπανιού και, στη συνέχεια, τα δείγματα βράχου συλλέγονται μέσω του σωλήνα συλλογής δειγμάτων και του σωλήνα διάτρησης.
Αντίστροφης κυκλοφορίας (RC) Hammer Quick Reference | ||
Μέγεθος | Μοντέλο RC Hammer | Μοντέλο σφύρας ROSCHEN RC |
3" | Σφυρί RC RE035 | ROS RC 35 |
4-4 1/2" | Σφυρί RC RE004 | ROS RC 40 |
Σφυρί RC RE540 | ROS RC 45 | |
5" | Σφυρί RC RE040 | ROS RC 50 |
Σφυρί RC RE542 | ROS RC 50 | |
Σφυρί RC RE543 | ROS RC 50 | |
Σφυρί RC RE545 | ROS RC 50 | |
5-5 1/2" | Σφυρί RC RE052 | ROS RC 55 |
Σφυρί RC RE547 | ROS RC 55 | |
5 1/2-5 3/4" | Σφυρί RC RE054 | ROS RC 55 |
Σφυρί RC RE140 | ROS RC 55 |
Προδιαγραφές μπιτ αντίστροφης κυκλοφορίας ROSCHEN
RE531 RC bit | ||||||||
Κωδικός ROSCHEN: ROS RC 30 | ||||||||
Διάμετρος | Όχι x Διάμετρος κουμπιού mm | Γωνία κουμπιού | Τρύπες έκπλυσης | Σινδόνη Dia mm | Βάρος (κιλά) | Μέρος Αρ | ||
mm | ίντσα | Κουμπιά μετρητή | Μπροστινά κουμπιά | |||||
86 | 3 3/8 | 6x12 | 4x12 | 35 | 2 | 84 | 4.2 | RE531-86 |
89 | 3 1/2 | 8x12 | 8x12 | 35 | 2 | 87 | 4.3 | RE531-89 |
95 | 3 3/4 | 8x12 | 8x12 | 35 | 2 | 93 | 4.6 | RE531-95 |
102 | 4 | 8x12 | 8x12 | 35 | 2 | 100 | 4.9 | RE531-102 |
RE004 RC bit | ||||||||
Κωδικός ROSCHEN: ROS RC 40 | ||||||||
Διάμετρος | Όχι x Διάμετρος κουμπιού mm | Γωνία κουμπιού | Τρύπες ξεπλύματος | Σινδόνη Dia mm | Βάρος (κιλά) | Μέρος Αρ | ||
mm | ίντσα | Κουμπιά μετρητή | Μπροστινά κουμπιά | |||||
114 | 4 1/2 | 8x14 | 6x14 | 35 | 2 | 112 | 11.5 | RE004-114 |
118 | 4 5/8 | 8x14 | 6x14 | 35 | 2 | 116 | 11.7 | RE004-118 |
121 | 4 3/4 | 8x14 | 6x14 | 35 | 2 | 119 | 12 | RE004-121 |
127 | 5 | 8x14 | 8x14 | 35 | 2 | 125 | 12.4 | RE004-127 |
RE542 | ||||||||
Κωδικός ROSCHEN: ROS RC 50 | ||||||||
Διάμετρος | Όχι x Διάμετρος κουμπιού mm | Γωνία κουμπιού | Τρύπες έκπλυσης | Σινδόνη Dia mm | Βάρος (κιλά) | Μέρος Αρ | ||
mm | ίντσα | Κουμπιά μετρητή | Μπροστινά κουμπιά | |||||
121 | 4 3/4 | 8x14 | 6x14 | 35 | 2 | 119 | 10.6 | RE542-121 |
124 | 4 7/8 | 8x14 | 8x13 | 35 | 2 | 122 | 10.8 | RE542-124 |
127 | 5 | 8x14 | 8x14 | 35 | 2 | 125 | 11 | RE542-127 |
130 | 5 1/8 | 8x14 | 10Χ14 | 35 | 2 | 128 | 11.3 | RE542-130 |
RE543 | ||||||||
Κωδικός ROSCHEN: ROS RC 50 | ||||||||
Διάμετρος | Όχι x Διάμετρος κουμπιού mm | Γωνία κουμπιού | Τρύπες έκπλυσης | Σινδόνη Dia mm | Βάρος (κιλά) | Μέρος Αρ | ||
mm | ίντσα | Κουμπιά μετρητή | Μπροστινά κουμπιά | |||||
124 | 4 7/8 | 8x14 | 8Χ13 | 35 | 2 | 122 | 10.8 | RE543-124 |
127 | 5 | 8x14 | 8Χ14 | 35 | 2 | 125 | 11 | RE543-127 |
130 | 5 1/8 | 8x14 | 10Χ14 | 35 | 2 | 128 | 11.3 | RE543-130 |
133 | 5 1/4 | 8x16 | 10Χ14 | 35 | 2 | 131 | 11.8 | RE543-133 |
RE545 | ||||||||
Κωδικός ROSCHEN: ROS RC 50 | ||||||||
Διάμετρος | Όχι x Διάμετρος κουμπιού mm | Γωνία κουμπιού | Τρύπες έκπλυσης | Σινδόνη Dia mm | Βάρος (κιλά) | Μέρος Αρ | ||
mm | ίντσα | Κουμπιά μετρητή | Μπροστινά κουμπιά | |||||
124 | 4 7/8 | 8x14 | 8Χ13 | 35 | 2 | 122 | 13.3 | RE545-124 |
127 | 5 | 8x14 | 8Χ14 | 35 | 2 | 125 | 13.5 | RE545-127 |
133 | 5 1/4 | 8x16 | 10Χ14 | 35 | 2 | 131 | 13.8 | RE545-133 |
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 14.2 | RE545-136 |
PR40 RC bit | ||||||||
Κωδικός ROSCHEN: ROS RC 50 | ||||||||
Διάμετρος | Όχι x Διάμετρος κουμπιού mm | Γωνία κουμπιού | Τρύπες έκπλυσης | Σινδόνη Dia mm | Βάρος (κιλά) | Μέρος Αρ | ||
mm | ίντσα | Κουμπιά μετρητή | Μπροστινά κουμπιά | |||||
124 | 4 7/8 | 8x14 | 8Χ13 | 35 | 2 | 122 | 14.3 | PR40-124 |
127 | 5 | 8x14 | 8Χ14 | 35 | 2 | 125 | 14.7 | PR40-127 |
133 | 5 1/4 | 8x16 | 10Χ14 | 35 | 2 | 131 | 15.2 | PR40-133 |
138 | 5 4/9 | 8x16 | 6x16+3x14 | 35 | 2 | 136 | 15.8 | PR40-138 |
PR52 RC bit | ||||||||
Κωδικός ROSCHEN: ROS RC 55 | ||||||||
Διάμετρος | Όχι x Διάμετρος κουμπιού mm | Γωνία κουμπιού | Τρύπες έκπλυσης | Σινδόνη Dia mm | Βάρος (κιλά) | Μέρος Αρ | ||
mm | ίντσα | Κουμπιά μετρητή | Μπροστινά κουμπιά | |||||
133 | 5 1/4 | 8x16 | 10Χ14 | 35 | 2 | 131 | 11.2 | PR52-133 |
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 11.5 | PR52-136 |
140 | 5 1/2 | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 11.9 | PR52-140 |
143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 12.3 | PR52-143 |
RE547 RC bit | ||||||||
Κωδικός ROSCHEN: ROS RC 55 | ||||||||
Διάμετρος | Όχι x Διάμετρος κουμπιού mm | Γωνία κουμπιού | Τρύπες έκπλυσης | Σινδόνη Dia mm | Βάρος (κιλά) | Μέρος Αρ | ||
mm | ίντσα | Κουμπιά μετρητή | Μπροστινά κουμπιά | |||||
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 15.1 | RE547-136 |
140 | 5 1/2 | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 15.5 | RE547-140 |
143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 15.8 | RE547-143 |
146 | 5 3/4 | 8x16 | 6x16+3x14 | 35 | 2 | 144 | 16.3 | RE547-146 |
PR54 | ||||||||
Κωδικός ROSCHEN: ROS RC 55 | ||||||||
Διάμετρος | Όχι x Διάμετρος κουμπιού mm | Γωνία κουμπιού | Τρύπες έκπλυσης | Σινδόνη Dia mm | Βάρος (κιλά) | Μέρος Αρ | ||
mm | ίντσα | Κουμπιά μετρητή | Μπροστινά κουμπιά | |||||
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 18.2 | PR54-136 |
140 | 5 1/2 | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 18.5 | PR54-140 |
143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 18.8 | PR54-143 |
146 | 5 3/4 | 8x16 | 6x16+3x14 | 35 | 2 | 144 | 19.2 | PR54-146 |
Σημειώσεις: | ||||||||
Το νήμα Metzke, Remet είναι διαθέσιμο! | ||||||||
Οποιοδήποτε ειδικό μέγεθος bit αντίστροφης κυκλοφορίας θα είναι διαθέσιμο κατόπιν αιτήματος. | ||||||||
MX5456 RC bit | ||||||||
Κωδικός ROSCHEN: ROS RC 50 | ||||||||
Διάμετρος | Όχι x Διάμετρος κουμπιού mm | Γωνία κουμπιού | Τρύπες έκπλυσης | Σινδόνη Dia mm | Βάρος (κιλά) | Μέρος Αρ | ||
mm | ίντσα | Κουμπιά μετρητή | Μπροστινά κουμπιά | |||||
133 | 5 1/4 | 8x16 | 8x14 | 35 | 2 | 131 | 15.2 | MX5456-133 |
140 | 5 1/4 | 8x16 | 8x14 | 35 | 2 | 138 | 18.5 | MX5456-140 |
146 | 5 3/4 | 8x18 | 8x14 | 35 | 2 | 144 | 19.2 | MX5456-146 |
