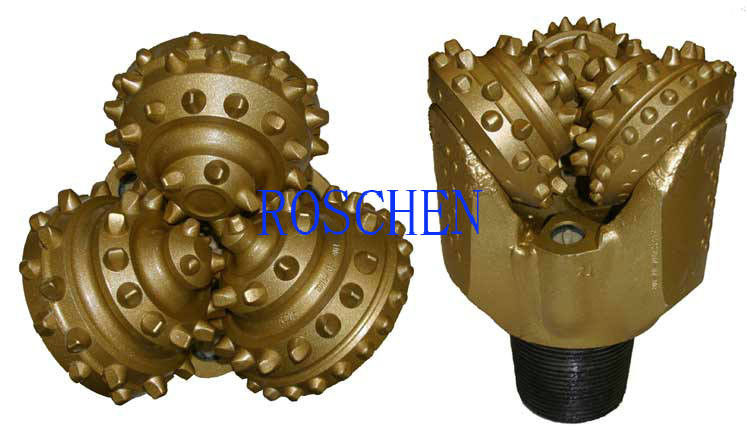

Υψηλό μαγγάνιου κομμάτι τρυπανιών χάλυβα Tricone που τρυπά καλά τη χρήση 13-5/8 με τρυπάνι»
Tricone περιγραφή κομματιών τρυπανιών:
Το tricone κομμάτι τρυπανιών είναι το δημοφιλέστερο κομμάτι διατρήσεων στον κόσμο, μπορεί να χρησιμοποιηθεί ευρέως για τη διάτρηση Oil&Gas, μεταλλεία, φρεάτιο νερού, γεωλογικές περιοχές εξερεύνησης. Το tricone κομμάτι μας divideds στο μέταλλο σφράγισε το κομμάτι τρυπανιών και το λάστιχο σφράγισε το κομμάτι.
1. Το γ-κεντρικό αεριωθούμενο αεροπλάνο μπορεί να αποφύγει το σχηματισμό μιας σφαίρας στο κομμάτι, να αποβάλει τη ρευστή περιοχή στο κατώτατο σημείο καλά, να επιταχύνει την ανοδική ροή των μοσχευμάτων διάτρυσης και να βελτιώσει ROP.
2. Τα υψηλά ρουλεμάν κορεσμού NBR μπορούν να μειώσουν την πίεση σφράγισης και να βελτιώσουν την αξιοπιστία σφράγισης.
3. Η προστασία γ-μετρητών βελτιώνει τη δυνατότητα μέτρησης και παρατείνει τη ζωή υπηρεσιών του κομματιού.
4. Προσθέτοντας μια σειρά των δοντιών μεταξύ της οπίσθιας κωνικότητας και της εκροής για να τακτοποιήσει τη γεώτρηση και να προστατεύσει τον κώνο.
Κανονικός κώδικας IADC του Tricone κομματιού τρυπανιών:
437 μαλακά Tricone μπιτ σχηματισμού TCI:
Τα 437 κομμάτια TCI χρησιμοποιούνται για να τρυπήσουν τη χαμηλή συμπιεστική δύναμη, πολύ μαλακοί σχηματισμοί με τρυπάνι. Τα κομμάτια TCI μεγιστοποιούν τη χρήση και των κωνικών και ενθέτων καρβιδίου βολφραμίου σμιλών των μεγάλων διαμέτρων και της υψηλής προβολής. Αυτό το σχέδιο δομών κοπής, που συνδυάζεται με το μέγιστο όφσετ κώνων, οδηγεί στα υψηλά ποσοστά διείσδυσης κομματιών. Το βαθύ intermesh των σειρών κοπτών αποτρέπει να εγγυηθεί κομματιών στους κολλώδεις σχηματισμούς.
517 μέσα Tricone μπιτ σχηματισμού TCI:
Τα 517 ένθετα καρβιδίου βολφραμίου σμιλών χαρακτηριστικών γνωρισμάτων επιθετικά στις σειρές τακουνιών και τις εσωτερικές σειρές. Αυτό το σχέδιο παρέχει ένα γρήγορο ποσοστό διάτρυσης και μια προστιθέμενη τέμνουσα διάρκεια δομών στον μέσος--μέσο σκληρό σχηματισμό. Λαστιχένιο O-ring HSN παρέχει την επαρκή σφράγιση για τη συμπεριφορά της διάρκειας.
637 σκληρά Tricone μπιτ σχηματισμού TCI:
Τα 637 μπιτ μπορούν να χρησιμοποιηθούν για να τρυπήσουν το σκληρό και λειαντικό σχηματισμό με τρυπάνι. Τα Wear-resistant ένθετα καρβιδίου βολφραμίου χρησιμοποιούνται στις εξωτερικές σειρές για να αποτρέψουν την απώλεια μετρητή κομματιών. Οι μέγιστοι αριθμοί ημισφαιρικός-διαμορφωμένων ενθέτων χρησιμοποιούνται σε όλες τις σειρές για να παρέχουν τη διάρκεια και τα μακρά ζωή κοπτών.
617 ημίσκληρα Tricone μπιτ σχηματισμού TCI:
Τα 617 ένθετα καρβιδίου βολφραμίου σμιλών χαρακτηριστικών γνωρισμάτων γερά στη σειρά τακουνιών και κωνικός στις εσωτερικές σειρές. Αυτό το σχέδιο παρέχει ένα γρήγορο ποσοστό διάτρυσης και μια προστιθέμενη τέμνουσα διάρκεια δομών στο μέσο στους ημίσκληρους σχηματισμούς. Λαστιχένιο O-ring HSN παρέχει την επαρκή σφράγιση για τη συμπεριφορά της διάρκειας.
Tricone παράμετροι κομματιών τρυπανιών
| Προδιαγραφή των Tricone κομματιών κυλίνδρων: | |||
| IADC | WOB | Περιστροφή/λεπτό | Εφαρμογή |
| (KN/mm) | (r/min) | ||
| 111/114/115 | 0.3-0.75 | 200-80 | πολύ μαλακοί σχηματισμοί με τη χαμηλή συμπιεστική δύναμη και την υψηλή δυνατότητα τρυπανιών, όπως τον άργιλο, mudstone, κιμωλία |
| 116/117 | 0.35-0.8 | 150-80 | πολύ μαλακοί σχηματισμοί με τη χαμηλή συμπιεστική δύναμη και την υψηλή δυνατότητα τρυπανιών, όπως τον άργιλο, mudstone, κιμωλία |
| 121 | 0.3-0.85 | 200-80 | μαλακοί σχηματισμοί με τη χαμηλή συμπιεστική δύναμη και την υψηλή δυνατότητα τρυπανιών, όπως mudstone, γύψος, αλατισμένος, μαλακός ασβεστόλιθος |
| 124/125 | 180-60 | ||
| 131 | 0.3-0.95 | 180-80 | μαλακοί έως μέσοι σχηματισμοί με τη χαμηλή συμπιεστική δύναμη, όπως το μέσο, μαλακό κούνημα, μέσος μαλακός ασβεστόλιθος, μέσος μαλακός ψαμμίτης, μέσος σχηματισμός με τα σκληρότερα και λειαντικά interbeds |
| 136/137 | 0.35-1.0 | 120-60 | |
| 211/241 | 0.3-0.95 | 180-80 | μέσοι σχηματισμοί με την υψηλή συμπιεστική δύναμη, όπως το μέσο, μαλακό κούνημα, σκληρός γύψος, μέσος μαλακός ασβεστόλιθος, μέσος μαλακός ψαμμίτης, μαλακός σχηματισμός με τα σκληρότερα interbeds. |
| 216/217 | 0.4-1.0 | 100-60 | |
| 246/247 | 0.4-1.0 | 80-50 | ημίσκληρος σχηματισμός με την υψηλή συμπιεστική δύναμη, όπως το σκληρό σχιστόλιθο, ασβεστόλιθος, ψαμμίτης, δολομίτης |
| 321 | 0.4-1.0 | 150-70 | μέσοι λειαντικοί σχηματισμοί, όπως το λειαντικό σχιστόλιθο, ασβεστόλιθος, ψαμμίτης, δολομίτης, σκληρός γύψος, μάρμαρο |
| 324 | 0.4-1.0 | 120-50 | |
| 437/447/435 | 0.35-0.9 | 240-70 | πολύ μαλακοί σχηματισμοί με τη χαμηλή συμπιεστική δύναμη και την υψηλή δυνατότητα τρυπανιών, όπως τον άργιλο, mudstone, κιμωλία, γύψος, αλατισμένος, μαλακός ασβεστόλιθος |
| 517/527/515 | 0.35-1.0 | 220-60 | μαλακοί σχηματισμοί με τη χαμηλή συμπιεστική δύναμη και την υψηλή δυνατότητα τρυπανιών, όπως mudstone, γύψος, αλατισμένος, μαλακός ασβεστόλιθος |
| 537/547/535 | 0.45-1.0 | 220-50 | μαλακοί έως μέσοι σχηματισμοί με τη χαμηλή συμπιεστική δύναμη, όπως το μέσο, μαλακό κούνημα, μέσος μαλακός ασβεστόλιθος, μέσος μαλακός ψαμμίτης, μέσος σχηματισμός με τα σκληρότερα και λειαντικά interbeds |
| 617/615 | 0.45-1.1 | 200-50 | ημίσκληρος σχηματισμός με την υψηλή συμπιεστική δύναμη, όπως το σκληρό σχιστόλιθο, ασβεστόλιθος, ψαμμίτης, δολομίτης |
| 637/635 | 0.5-1.1 | 180-40 | σκληρός σχηματισμός με την υψηλή συμπιεστική δύναμη, όπως τον ασβεστόλιθο, ψαμμίτης, δολομίτης, σκληρός γύψος, μάρμαρο |
| Σημείωση: Επάνω από τα όρια WOB και RRPM δεν πρέπει να χρησιμοποιηθεί ταυτόχρονα | |||
| Διάμετρος του Tricone κομματιού κυλίνδρων: | |||
| Μέγεθος | Κομμάτι δοντιών χάλυβα | Κομμάτι TCI | |
| χιλ. | Βάρος (κλ) | Βάρος (κλ) | |
| 3 7/8 | 98.4 | 5 | 6 |
| 4 5/8 | 117.5 | 6 | 6.5 |
| 5 7/8 | 149.2 | 17 | 18 |
| 6 | 152.4 | 18 | 19.5 |
| 6 1/2 | 165.1 | 19 | 22 |
| 7 7/8 | 200 | 29 | 29.5 |
| 8 1/2 | 215.9 | 35 | 38 |
| 8 3/4 | 222.2 | 36 | 40 |
| 9 1/2 | 241.3 | 57 | 59 |
| 9 7/8 | 250.8 | 58 | 60 |
| 10 5/8 | 269.9 | 66 | 74 |
| 12 1/4 | 311.1 | 85 | 111 |
| 13 5/8 | 346.1 | 118 | 120 |
| 14 3/4 | 374.6 | 140 | 160 |
| 17 1/2 | 444.5 | 230 | 255 |
| 20 | 508 | 428 | 443 |
| 22 | 558.8 | 520 | 560 |
| 26 | 660.4 | 720 | 810 |
