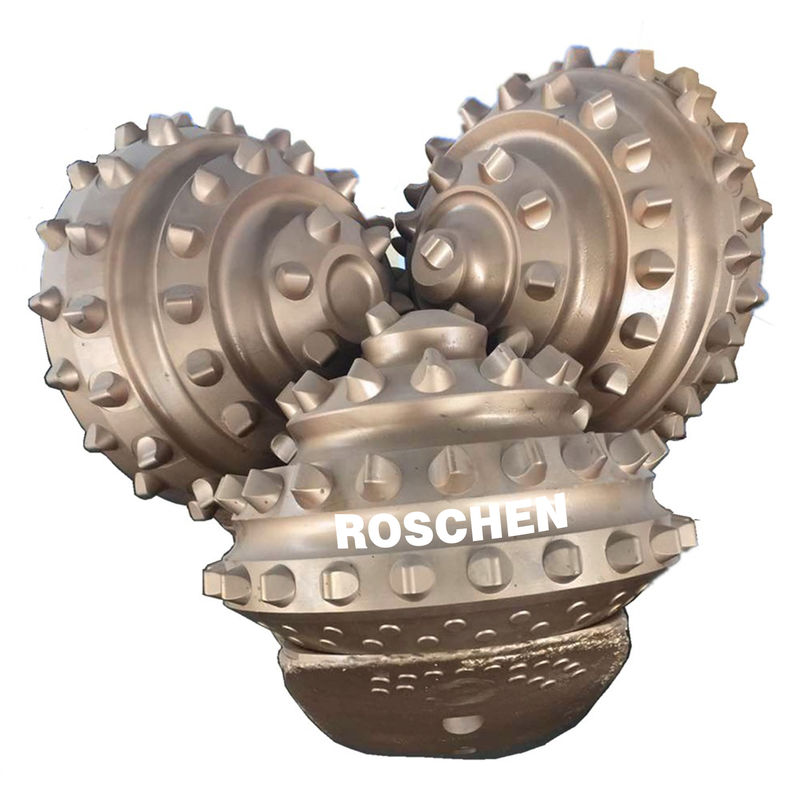

Το Tricone κομμάτι κομμάτια 9 7/8 Tricone κυλίνδρων ίντσας τρυπανιών βράχου χρησιμοποίησε το σφυρί SECOROC COP44 DTH για τη διάτρηση μεταλλείας Codelco
Το Tricone κομμάτι περιέλαβε τα κομμάτια δοντιών χάλυβα (επίσης καλούμενων το αλεσμένο δόντι) και τα κομμάτια ενθέτων καρβιδίου βολφραμίου (TCI), κομμάτια TCI είναι ανθεκτικότερα από τους αυτούς δοντιών χάλυβα, αλλά φέρνουν ένα υψηλότερο κόστος στην κατασκευή. Και οι δύο αυτές οι δύο ομάδες Tricone κομματιών είναι διαθέσιμες με
(1) ανοικτό ρουλεμάν ή σφραγισμένο ρουλεμάν
(2) ρουλεμάν κυλίνδρων ή ρουλεμάν τριβής (ρουλεμάν περιοδικών)
(3) διαμέτρημα που προστατεύεται ή μη-διαμέτρημα που προστατεύεται, κ.λπ.
Τι τα tricone κομμάτια τρυπανιών χρησιμοποιούνται για;
1. Tricone κομμάτια τρυπανιών για τους μαλακούς σχηματισμούς βράχου
Οι μαλακοί σχηματισμοί βράχου που αποτελούνται κυρίως από την άμμο, τον άργιλο, τον ασβεστόλιθο ή το σχιστόλιθο, είναι ιδανικοί για τη διάτρηση με τα κομμάτια δοντιών μύλων. Στη μαλακή επεξεργασία βράχου, ανάλογα με το στόχο του προγράμματος και της διαφορετικής διάρκειας, μπορείτε να επιλέξετε να σφραγίσετε ή να ανοίξετε το ρουλεμάν των κομματιών δοντιών άλεσης. Σφραγισμένα φέροντα tricone κομμάτια τρυπανιών στο τέλος μακρύτερα, αλλά συχνά κοστισμένος περισσότεροι της ακριβούς εργασίας που απαιτείται λόγω για να προστατεύσει τα ρουλεμάν. Τα ανοικτά φέροντα κεφάλια, αφ' ετέρου, δεν είναι καλά προστατευμένα και φορημένα, αλλά είναι φτηνά στην κατασκευή. Τα Tricone κομμάτια τρυπανιών που σχεδιάζονται για το μαλακό βράχο έχουν συνήθως τα μακρύτερα προεξέχοντα δόντια, δόντια «Α» ή εξογκώματα σμιλών. Σε κάθε περίπτωση, το διάστημα τρυπών είναι μεγάλο, έτσι ένα μαλακό tricone κομμάτι τρυπανιών μπορεί να εξεταστεί στο σχέδιο.
2. Tricone κομμάτια τρυπανιών για τους μέσους σχηματισμούς βράχου
Εάν θέλετε να τρυπήσετε calcite, το δολομίτη, το σκληρό ασβεστόλιθο και κάποιο σκληρό σχιστόλιθο με τρυπάνι, πρέπει να σχεδιάσετε το tricone κομμάτι τρυπανιών για το μέσο βράχο. Μπορεί να πρέπει να καταλάβετε καλύτερα γιατί το καρβίδιο βολφραμίου είναι το ιδανικό υλικό για το tricone κομμάτι τρυπανιών. Είναι χρήσιμο να γίνουν κατανοητές οι ιδιότητές του. Το καρβίδιο βολφραμίου, που ανακαλύπτεται πρώτα το 1927, είναι ένα πολύ ισχυρό και σκληρό υλικό που επιτρέπει σε το για να αντισταθεί τις υψηλότερες ταχύτητες, με αυτόν τον τρόπο επιτυγχάνοντας τις γρηγορότερες ταχύτητες διάτρυσης. επιπλέον, το tricone κομμάτι τρυπανιών μπορεί να απορροφήσει πολλή θερμότητα χωρίς καταστροφή του κομματιού. Η πίσσα του ενδιάμεσου τρυπανιού είναι πολύ μικρότερη από αυτή του μαλακού τρυπανιού. Επιπλέον, αν και τα δόντια μπορούν να έχουν μια παρόμοια σειρά των μορφών, τα δόντια τους είναι λιγότερο προεξέχοντα.
3. Tricone κομμάτια τρυπανιών για τους σχηματισμούς σκληρής ροκ
Η σκληρή ροκ είναι σκληρή, και ο λειαντικός βράχος περιλαμβάνει συνήθως το σκληροί σχιστόλιθο, calcite, mudstone, τον πυρίτη, το γρανίτη και quartzite. Η δυσκολία με τρυπάνι σε αυτό το υλικό καθιστά τα tricone κομμάτια τρυπανιών σχεδόν ουσιαστικά. Το κουμπί έχει την άριστες σκληρότητα και τη δύναμη, που καθιστούν το ικανό να αντισταθεί τους πολύ δύσκολους όρους διάτρυσης. Όπως με όλα τα tricone κομμάτια τρυπανιών, μπορείτε να επιλέξετε μεταξύ των σφραγισμένων και ανοικτών ρουλεμάν. Τα σφραγισμένα τρυπάνια ρουλεμάν παρέχουν την καλύτερη ενάντια στη φθορά προστασία, που καθιστά τους καταλληλότερους για τη χρήση πριν από την αντικατάσταση. Τα τρυπάνια που σχεδιάζονται δόντια για τους σκληρούς σχηματισμούς έχουν συχνά λιγότερα προεξέχοντα. Τα δόντια είναι κοντά και σφιχτά. Αυτό μειώνει πολύ την ταχύτητα διάτρυσης έναντι του μαλακού βράχου, αλλά εάν τρυπάτε τη σκληρή ροκ με τρυπάνι, έχετε λίγη επιλογή.
Tricone προδιαγραφές κομματιών τρυπανιών κυλίνδρων | ||
Διάμετρος κομματιών | ΚΑΡΦΊΤΣΑ API | |
(ίντσα) | (χιλ.) | |
3 7/8 ' ~5 1/4» | 98~134 | 2 3/8». 2 7/8» |
5 5/8 ' ~6 3/4» | 143~171 | 3 1/2» |
7 1/2 ' ~9 1/2» | 190.5~241 | 4 1/2» |
9 5/8 ' ~13 3/4» | 245~350 | 6 5/8» |
14 5/8 ' ~26» | 371~660.4 | 7 5/8» |
ΚΑΤΆΛΟΓΟΣ ΕΠΙΛΟΓΉΣ ΚΏΔΙΚΑ IADC | |||
IADC | WOB | Περιστροφή/λεπτό | Εφαρμογή |
(KN/mm) | (r/min) | ||
111/114/115 | 0.3-0.75 | 200-80 | πολύ μαλακοί σχηματισμοί με τη χαμηλή συμπιεστική δύναμη και την υψηλή δυνατότητα τρυπανιών, όπως τον άργιλο, mudstone, κιμωλία |
116/117 | 0.35-0.8 | 150-80 | πολύ μαλακοί σχηματισμοί με τη χαμηλή συμπιεστική δύναμη και την υψηλή δυνατότητα τρυπανιών, όπως τον άργιλο, mudstone, κιμωλία |
121 | 0.3-0.85 | 200-80 | μαλακοί σχηματισμοί με τη χαμηλή συμπιεστική δύναμη και την υψηλή δυνατότητα τρυπανιών, όπως mudstone, γύψος, αλατισμένος, μαλακός ασβεστόλιθος |
124/125 | 180-60 | ||
131 | 0.3-0.95 | 180-80 | μαλακοί έως μέσοι σχηματισμοί με τη χαμηλή συμπιεστική δύναμη, όπως το μέσο, μαλακό κούνημα, μέσος μαλακός ασβεστόλιθος, μέσος μαλακός ψαμμίτης, μέσος σχηματισμός με τα σκληρότερα και λειαντικά interbeds |
136/137 | 0.35-1.0 | 120-60 | |
211/241 | 0.3-0.95 | 180-80 | μέσοι σχηματισμοί με την υψηλή συμπιεστική δύναμη, όπως το μέσο, μαλακό κούνημα, σκληρός γύψος, μέσος μαλακός ασβεστόλιθος, μέσος μαλακός ψαμμίτης, μαλακός σχηματισμός με τα σκληρότερα interbeds. |
216/217 | 0.4-1.0 | 100-60 | |
246/247 | 0.4-1.0 | 80-50 | ημίσκληρος σχηματισμός με την υψηλή συμπιεστική δύναμη, όπως το σκληρό σχιστόλιθο, ασβεστόλιθος, ψαμμίτης, δολομίτης |
321 | 0.4-1.0 | 150-70 | μέσοι λειαντικοί σχηματισμοί, όπως το λειαντικό σχιστόλιθο, ασβεστόλιθος, ψαμμίτης, δολομίτης, σκληρός γύψος, μάρμαρο |
324 | 0.4-1.0 | 120-50 | |
437/447/435 | 0.35-0.9 | 240-70 | πολύ μαλακοί σχηματισμοί με τη χαμηλή συμπιεστική δύναμη και την υψηλή δυνατότητα τρυπανιών, όπως τον άργιλο, mudstone, κιμωλία, γύψος, αλατισμένος, μαλακός ασβεστόλιθος |
517/527/515 | 0.35-1.0 | 220-60 | μαλακοί σχηματισμοί με τη χαμηλή συμπιεστική δύναμη και την υψηλή δυνατότητα τρυπανιών, όπως mudstone, γύψος, αλατισμένος, μαλακός ασβεστόλιθος |
537/547/535 | 0.45-1.0 | 220-50 | μαλακοί έως μέσοι σχηματισμοί με τη χαμηλή συμπιεστική δύναμη, όπως το μέσο, μαλακό κούνημα, μέσος μαλακός ασβεστόλιθος, μέσος μαλακός ψαμμίτης, μέσος σχηματισμός με τα σκληρότερα και λειαντικά interbeds |
617/615 | 0.45-1.1 | 200-50 | ημίσκληρος σχηματισμός με την υψηλή συμπιεστική δύναμη, όπως το σκληρό σχιστόλιθο, ασβεστόλιθος, ψαμμίτης, δολομίτης |
637/635 | 0.5-1.1 | 180-40 | σκληρός σχηματισμός με την υψηλή συμπιεστική δύναμη, όπως τον ασβεστόλιθο, ψαμμίτης, δολομίτης, σκληρός γύψος, μάρμαρο |
Σημείωση: Επάνω από τα limitts WOB και RRPM δεν πρέπει να χρησιμοποιηθεί ταυτόχρονα |
