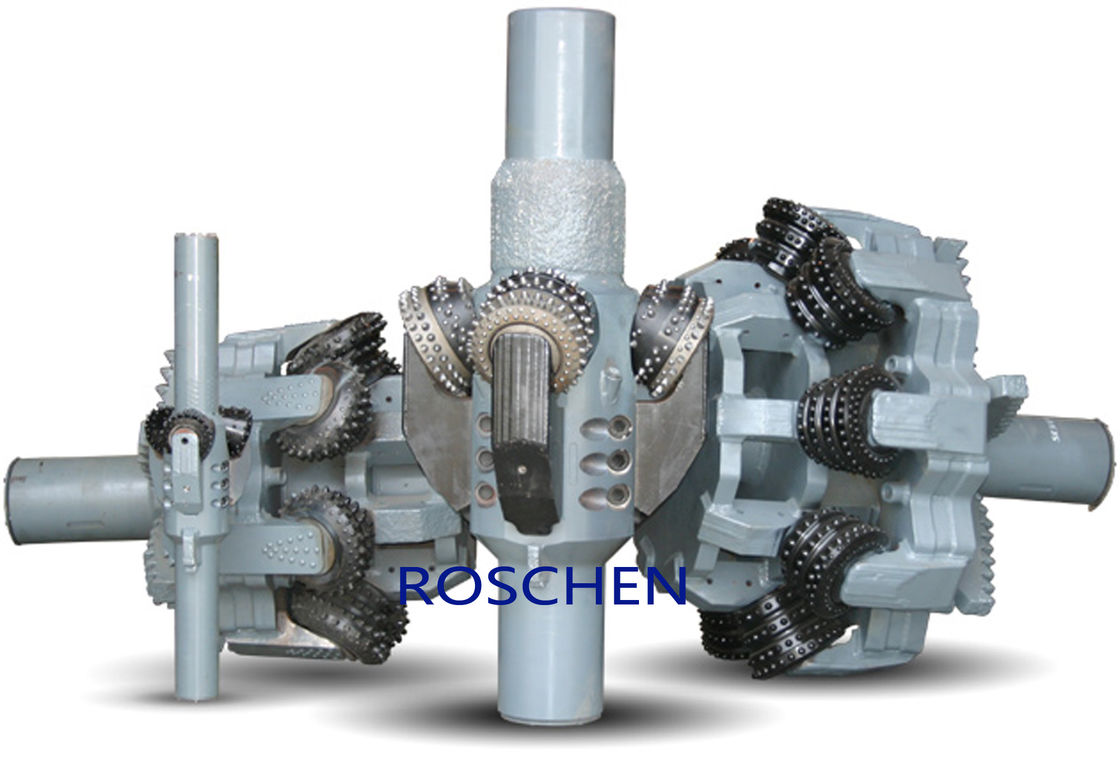

Βράχος Reamers 4 ίντσα στο πειραματικό ανοιχτήρι τρυπών γλυφάνων τρυπών 48 ίντσας πιό vertsatile, οικονομικώς αποδοτικό για HDD
Οριζόντιες τρυπώντας εταιρείες λογισμικού τεχνολογίας υπηρεσιών οδήγησης καλωδιώσεων κατευθυντικών διατρήσεων Trenchless
Όχι άλλα redrills λόγω των κοπτών που υπαναχωρούν downhole.
Το γλύφανο βράχου είναι το πιό vertsatile, οικονομικώς αποδοτικό ανοιχτήρι τρυπών για HDD. Το μοναδικό σχέδιο ελαχιστοποιεί τον επιτόπιο κατάλογο, που χαμηλώνει το κόστος.
Το γλύφανο βράχου κόβει το χρόνο διακοπής τόσο εύκολα όσο κόβει το βράχο.
Όχι άλλος χρόνος διακοπής που περιμένει στα καινούργια εργαλεία/τους κόπτες όταν εμφανίζεται η ανάγκη να ωθηθεί η δεσμίδα. Ωθεί ή τραβά με το ίδιους σώμα και τους κόπτες, και ένα σώμα ανοίγει σε έξι μεγέθη.
Πλεονεκτήματα:
1. Ισχυρότερος από άλλα ανοιχτήρια τρυπών.
2. Ο αυξανόμενος -κατώτατος περιστρεφόμενος χρόνος, ελαχιστοποιεί το κόστος κοπτών και το χρόνο ταξιδιού.
3. Τους κόπτες και τα όπλα αλλάζουν εύκολα στον τομέα χωρίς τους φανούς και οξυγονοκολλητές.
Προδιαγραφές γλυφάνων βράχου
ΣΩΜΑ
| ΣΩΜΑ | ΕΛΑΧΙΣΤΗ ΠΕΙΡΑΜΑΤΙΚΗ ΤΡΥΠΑ | ΣΥΝΔΕΣΗ | ΒΑΡΟΣ | ΜΗΚΟΣ |
| R4 | 4 1/2» | 2 7/8» ΕΑΝ Β Χ Β | 135 λίβρες. | 42» |
| R6 | 6» | 3 1/2» ΕΑΝ Β Χ Β | 346 λίβρες. | 52» |
| R6-20 | 20» | 4 1/2» ΕΑΝ Β Χ Β | 1565 λίβρες. | 62» |
| R8 | 8 1/2» | 4 1/2» ΕΑΝ Β Χ Β | 730 λίβρες. | 65» |
| R17 | 17 1/2» | 7 5/8» ΚΑΝΟΝΙΣΜΟΣ Β Χ Β | 1915 λίβρες. | 65» |
| R26 | 26» | 7 5/8» ΚΑΝΟΝΙΣΜΟΣ Β Χ Β | 2669 λίβρες. | 65» |
| R36 | 36» | 7 5/8» ΚΑΝΟΝΙΣΜΟΣ Β Χ Β | 2569 λίβρες. | 65» |
| R42 | 42» | 7 5/8» ΚΑΝΟΝΙΣΜΟΣ Β Χ Β | 3290 λίβρες. | 65» |
| R48 | 48» | 7 5/8» ΚΑΝΟΝΙΣΜΟΣ Β Χ Β | 3900 λίβρες. | 65» |
ΚΟΠΤΕΣ
| ΣΩΜΑ | Αριθ. ΑΠΟ ΤΟΝ ΚΟΠΤΗ | ΠΕΙΡΑΜΑΤΙΚΗ ΤΡΥΠΑ | ΣΥΝΔΕΣΗ | ΑΝΟΙΓΟΝΤΑΣ ΣΕΙΡΑ | |||||
| R4 | 3 | 4 1/2» | 2 7/8» ΕΑΝ Β Χ Β | 8 1/2» | 10» | 12» | |||
| ΣΩΜΑ | Αριθ. ΑΠΟ ΤΟΝ ΚΟΠΤΗ | ΠΕΙΡΑΜΑΤΙΚΗ ΤΡΥΠΑ | ΣΥΝΔΕΣΗ | ΑΝΟΙΓΟΝΤΑΣ ΣΕΙΡΑ | |||||
| AA | BB | CC | dd | EE | |||||
| R6 | 3 | 6» | 3 1/2» ΕΑΝ Β Χ Β | 12» | 14» | 16» | 18» | 20» | |
| R6-20 | 5 | 20» | 4 1/2» ΕΑΝ Β Χ Β | 24» | 26» | 28» | 30» | 32» | |
| ΣΩΜΑ | Αριθ. ΑΠΟ ΤΟΝ ΚΟΠΤΗ | ΠΕΙΡΑΜΑΤΙΚΗ ΤΡΥΠΑ | ΣΥΝΔΕΣΗ | ΑΝΟΙΓΟΝΤΑΣ ΣΕΙΡΑ | |||||
| Α | Β | Γ | Δ | Ε | Φ | ||||
| R8 | 3 | 8 1/2» | 4 1/2» ΕΑΝ Β Χ Β | 16» | 18» | 20» | 22» | 24» | 26» |
| R17 | 3,4 | 17 1/2» | 7 5/8» ΚΑΝΟΝΙΣΜΟΣ Β Χ Β | 24» | 26» | 28» | 30» | 32» | 34» |
| R26 | 3,5 | 26» | 7 5/8» ΚΑΝΟΝΙΣΜΟΣ Β Χ Β | 32» | 34» | 36» | 38» | 40» | 42» |
| R36 | 3,5 | 36» | 7 5/8» ΚΑΝΟΝΙΣΜΟΣ Β Χ Β | 42» | 44» | 46» | 48» | 50» | 52» |
| R42 | 4,5,7 | 42» | 7 5/8» ΚΑΝΟΝΙΣΜΟΣ Β Χ Β | 48» | 50» | 52» | 54» | 56» | 58» |
| R48 | 4,5,7 | 48» | 7 5/8» ΚΑΝΟΝΙΣΜΟΣ Β Χ Β | 54» | 56» | 58» | 60» | 62» | 64» |
ΚΟΠΤΕΣ ΚΑΙ ΒΑΡΗ
| R4 | R6 | Α | Β | Γ | Δ | Ε | Φ | |||||||
| 81/2» | 10» | 12» | AA | BB | CC | dd | EE | |||||||
| ΑΜ | 4 | 8 | 12 | 15 | 23 | 31 | 41 | 56 | 32 | 47 | 64 | 80 | 102 | 128 |
| TCI | 6 | 10 | 16 | 21 | 30 | 42 | 55 | 73 | 41 | 61 | 79 | 100 | 126 | 155 |
| FRA | 5 | 7 | 9 | 20 | 24 | 28 | 35 | 37 | 50 | 55 | 68 | 75 | 88 | 101 |
Διάγραμμα αφαίρεσης σχηματισμού
Χρησιμοποιήστε αυτό το διάγραμμα για να υπολογίσετε τα κατά προσέγγιση κυβικά πόδια του υλικού που αφαιρούνται ανά πόδι που τρυπιέται με τρυπάνι. Για να υπολογίσετε τις συνολικές κυβικές υάρδες του υλικού που αφαιρείται, πολλαπλασιάστε τα κυβικά πόδια με το συνολικό μήκος σε πόδηα και διαιρέστε με 27.
Πώς να αλλάξει τους κόπτες
1. Τοποθετήστε το σωστό κόπτη μεγέθους στην τσέπη.
2. Γλιστρήστε το βραχίονα στη θέση, που εξασφαλίζει τον κόπτη.
3. Tighted τα τρία μπουλόνια σύμφωνα με το διάγραμμα. (δείτε κατωτέρω)
4. Σφίγξτε τις βίδες κλειδαριών σύμφωνα με το διάγραμμα. (δείτε κατωτέρω)
5. Επαναλάβετε για κάθε κόπτη.
| ΜΕΓΕΘΗ | ΓΑΛΛΙΚΟ ΚΛΕΙΔΊ ΑΛΛΕΝ | ΡΟΠΗ | ΒΙΔΑ/ΡΟΠΗ ΚΛΕΙΔΑΡΙΩΝ |
| R8 μέσω ρ-48 | 1» | 2000-2500 ft/lb | 5/8»/400-500 ft/lb |
| R4 | 5/8» | 400-500 ft/lb | 5/16»/40-60 ft/lb |
| R6 | 7/8» | 1000-1200 ft/lb | 3/8»/100-150 ft/lb |
