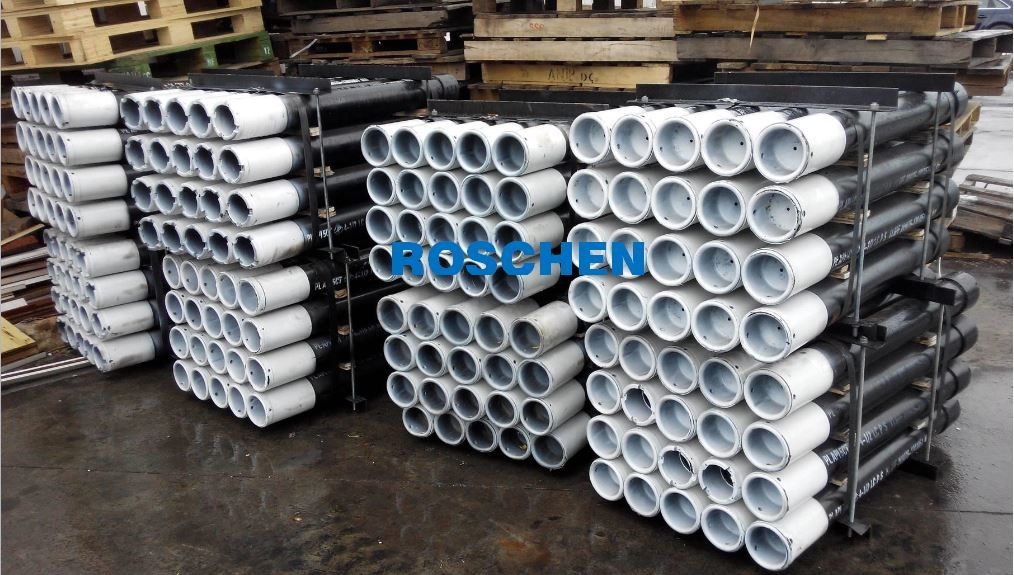

Σωλήνας περιβλημάτων και σωλήνωση
Ένας σωλήνας περιβλημάτων είναι σπάνια ο σωλήνας προϊόντων, και χρησιμοποιείται απλά προκειμένου να δημιουργηθεί άντεξε. Αυτός ο τύπος σωλήνα ο συνηθέστερα χρησιμοποιείται για να προστατεύσει τις γραμμές χρησιμότητας πέρα από τις σύντομες αποστάσεις. Ο σωλήνας περιβλημάτων μπορεί να εγκατασταθεί στα τμήματα και έπειτα ενωμένος στενά ή να περαστεί κλωστή μαζί αμέσως πριν από την εγκατάσταση.
Η διάμετρος ενός σωλήνα περιβλημάτων είναι συνήθως μεταξύ 4 έως 55 ιντσών στη διάμετρο, αν και έχουν υπάρξει επιτυχείς εγκαταστάσεις των σωλήνων περιβλημάτων τόσο μεγάλων όπως 150 ίντσες στη διάμετρο.
1.315» Χ 1,80 lb/ft Multiseal ros-CP-8
| Προδιαγραφή |
|
| Ονομαστική σωλήνωση OD |
1.315» |
| Μέγεθος κλίσης |
0,955» |
| Βαθμός χάλυβα |
Λ-80 |
| Ονομαστικό βάρος |
1.80lb/ft |
| Ονομαστικό πάχος τοίχων |
0,133» |
| Ονομαστική ταυτότητα |
1.049» |
| Μήκος σύνδεσης |
Καρφίτσα LP-μήκους
Κιβώτιο λίβρα-μήκους
Λίβρα Minimum=LP-0.18» |
| Η σύνδεση υφίσταται επάνω την απώλεια |
2.23» |
| Κριτήρια κατασκευής |
API 5CT |
| Ικανότητες σωληνώσεων |
|
|
| Δύναμη παραγωγής σώματος |
40000lbs |
178kN |
| Κατάρρευση API |
14550 PSI |
1003bar |
| Εσωτερική παραγωγή |
14160psi |
977bar |
| Κοινή δύναμη |
45600lbs |
203kN |
| Προδιαγραφή σύνδεσης |
| Σύνδεση |
Ros-CP-8 |
Συμβατό σύστημα με |
1» καίσιο XYD |
| OD |
1.552» |
Ταυτότητα |
0,970» |
| Μήκος σύνδεσης |
2.4» |
Ελάχιστος |
|
| 3.24» |
Πρότυπα |
1 recut |
| 4.08» |
Τύπος - 2 |
recut 2 |
| 4.92» |
Τύπος 3 |
recut 3 |
| Ελάχιστος αποτελέστε τη ροπή |
400 lb/ft |
540 Ν μ |
|
| Βέλτιστος αποτελέστε τη ροπή |
450 lb/ft |
610 Ν μ |
|
| Μέγιστος αποτελέστε τη ροπή |
500lb/ft |
680 Ν μ |
|
| Σύνδεση εκτατό Efficientcy |
114% |
Κριτήρια επιθεώρησης |
API5A5, API 5CT |
1.660» καίσιο Χ 3,02 lb/ft Hydril
| Προδιαγραφή |
|
|
| Ονομαστική σωλήνωση OD |
1.66» |
| Μέγεθος κλίσης |
1.184» |
| Βαθμός χάλυβα |
Λ-80 |
| Ονομαστικό βάρος |
3.02 lb/ft |
| Ονομαστικό πάχος τοίχων |
0,191» |
| Ονομαστική ταυτότητα |
1.278» |
| Μήκος σύνδεσης |
|
| Η σύνδεση υφίσταται επάνω την απώλεια |
2.22» |
| Κριτήρια κατασκευής |
API 5CT |
| Ικανότητες σωληνώσεων |
|
|
| Δύναμη παραγωγής σώματος |
71000 λίβρες |
316kN |
| Κατάρρευση API |
16290 PSI |
1123bar |
| Εσωτερική παραγωγή |
16110 PSI |
BAR 1111 |
| Κοινή δύναμη |
71000 λίβρες |
kN 316 |
| Προδιαγραφή σύνδεσης |
| Σύνδεση |
καίσιο 1 1/4» Hydril |
Συμβατό σύστημα με |
1.66» ros-CP-8 |
| OD |
1.927» |
Ταυτότητα |
1.218» |
| Μήκος σύνδεσης |
|
Ελάχιστος |
|
| |
Πρότυπα |
1 recut |
| |
Τύπος - 2 |
recut 2 |
| |
Τύπος 3 |
recut 3 |
| Ελάχιστος αποτελέστε τη ροπή |
600 lb/ft |
810 Ν μ |
|
| Βέλτιστος αποτελέστε τη ροπή |
700 lb/ft |
946 Ν μ |
|
| Μέγιστος αποτελέστε τη ροπή |
800lb/ft |
1081 Ν μ |
|
| Σύνδεση εκτατό Efficientcy |
100% |
Κριτήρια επιθεώρησης |
API 5A5, API 5CT |
1.900» Χ 3,64 lb/ft ROS Multiseal CP-8
| Προδιαγραφή |
|
|
| Ονομαστική σωλήνωση OD |
1.9» |
| Μέγεθος κλίσης |
1.286» |
| Βαθμός χάλυβα |
Λ-80 |
| Ονομαστικό βάρος |
3.64 lb/ft |
| Ονομαστικό πάχος τοίχων |
0,2» |
| Ονομαστική ταυτότητα |
1.5» |
| Μήκος σύνδεσης |
Καρφίτσα LP-μήκους
Κιβώτιο λίβρα-μήκους
Λίβρα Minimum=LP-0.21» |
| Η σύνδεση υφίσταται επάνω την απώλεια |
2.23» |
| Κριτήρια κατασκευής |
API 5CT |
| Ικανότητες σωληνώσεων |
|
|
| Δύναμη παραγωγής σώματος |
85000 λίβρες |
379kN |
| Κατάρρευση API |
15070 PSI |
1039bar |
| Εσωτερική παραγωγή |
14740 PSI |
φραγμός 1017 |
| Κοινή δύναμη |
86000 λίβρες |
kN 383 |
| Προδιαγραφή σύνδεσης |
| Σύνδεση |
Ros-CP-8 |
Συμβατό σύστημα με |
καίσιο 1 1/2» XYD |
| OD |
2.162» |
Ταυτότητα |
1.440» |
| Μήκος σύνδεσης |
2.43» |
Ελάχιστος |
|
| 3.27» |
Πρότυπα |
1 recut |
| 4.11» |
Τύπος - 2 |
recut 2 |
| 4.95» |
Τύπος 3 |
recut 3 |
| Ελάχιστος αποτελέστε τη ροπή |
800 lb/ft |
1085 Ν μ |
|
| Βέλτιστος αποτελέστε τη ροπή |
900 lb/ft |
1220 Ν μ |
|
| Μέγιστος αποτελέστε τη ροπή |
1000lb/ft |
1360 Ν μ |
|
| Σύνδεση εκτατό Efficientcy |
101% |
Κριτήρια επιθεώρησης |
API 5A5, API 5CT |
2.375» Χ 5,95 lb/ft ROS Multiseal CP-6
| Προδιαγραφή |
|
|
| Ονομαστική σωλήνωση OD |
2 3/8» |
| Μέγεθος κλίσης |
1.773» |
| Βαθμός χάλυβα |
Π-110 |
| Ονομαστικό βάρος |
5.95 lb/ft |
| Ονομαστικό πάχος τοίχων |
0,254» |
| Ονομαστική ταυτότητα |
1.867» |
| Μήκος σύνδεσης |
Καρφίτσα LP-μήκους
Κιβώτιο λίβρα-μήκους
Λίβρα Minimum=LP-0.24» |
| Η σύνδεση υφίσταται επάνω την απώλεια |
3.05» |
| Κριτήρια κατασκευής |
API 5CT |
| Ικανότητες σωληνώσεων |
|
|
| Δύναμη παραγωγής σώματος |
186000 λίβρες |
828kN |
| Κατάρρευση API |
21010 PSI |
1449bar |
| Εσωτερική παραγωγή |
20590 PSI |
φραγμός 1420 |
| Κοινή δύναμη |
202500 λίβρες |
kN 902 |
| Προδιαγραφή σύνδεσης |
| Σύνδεση |
Ros-CP-6 |
Συμβατό σύστημα με |
2 3/8» PH6
2 3/8» RPS6
2 3/8» BPS6
2 3/8» ισχίο-HD |
| OD |
2.906» |
Ταυτότητα |
1.805» |
| Μήκος σύνδεσης |
3.34» |
Ελάχιστος |
|
| 4.44» |
Πρότυπα |
1 recut |
| 5.53» |
Τύπος - 2 |
recut 2 |
| 6.62» |
Τύπος 3 |
recut 3 |
| Ελάχιστος αποτελέστε τη ροπή |
800 lb/ft |
3660 Ν μ |
|
| Βέλτιστος αποτελέστε τη ροπή |
900 lb/ft |
4120 Ν μ |
|
| Μέγιστος αποτελέστε τη ροπή |
1000lb/ft |
4580 Ν μ |
|
| Σύνδεση εκτατό Efficientcy |
101% |
Κριτήρια επιθεώρησης |
API 5A5, API 5CT |
2.875» Χ 8,70 lb/ft Hydril PSHW533
| Προδιαγραφή |
|
|
| Ονομαστική σωλήνωση OD |
2 7/8» |
| Μέγεθος κλίσης |
2.165» |
| Βαθμός χάλυβα |
Π-110 |
| Ονομαστικό βάρος |
8.7 lb/ft |
| Ονομαστικό πάχος τοίχων |
0,308» |
| Ονομαστική ταυτότητα |
2.259» |
| Μήκος σύνδεσης |
|
| Η σύνδεση υφίσταται επάνω την απώλεια |
3.64» |
| Κριτήρια κατασκευής |
API 5CT |
| Ικανότητες σωληνώσεων |
|
|
| Δύναμη παραγωγής σώματος |
273000 λίβρες |
1215kN |
| Κατάρρευση API |
21050 PSI |
1450bar |
| Εσωτερική παραγωγή |
20620 PSI |
φραγμός 1422 |
| Κοινή δύναμη |
273000 λίβρες |
kN 1215 |
| Προδιαγραφή σύνδεσης |
| Σύνδεση |
2 7/8 PSHW533 |
Συμβατό σύστημα με |
PSH503
PSH553
PSH563 |
| OD |
3.328» |
Ταυτότητα |
2.209» |
| Μήκος σύνδεσης |
|
Ελάχιστος |
|
| |
Πρότυπα |
1 recut |
| |
Τύπος - 2 |
recut 2 |
| |
Τύπος 3 |
recut 3 |
| Ελάχιστος αποτελέστε τη ροπή |
2500 lb/ft |
3378 Ν μ |
|
| Βέλτιστος αποτελέστε τη ροπή |
3000 lb/ft |
4054 Ν μ |
|
| Μέγιστος αποτελέστε τη ροπή |
4400lb/ft |
12259 Ν μ |
|
| Σύνδεση εκτατό Efficientcy |
100% |
Κριτήρια επιθεώρησης |
API 5A5, API 5CT |
3.500» Χ 12,95 lb/ft ROS Multiseal
| Προδιαγραφή |
|
|
| Ονομαστική σωλήνωση OD |
3.50» |
| Μέγεθος κλίσης |
2.625» |
| Βαθμός χάλυβα |
Γ-95SS |
| Ονομαστικό βάρος |
12.95 lb/ft |
| Ονομαστικό πάχος τοίχων |
0,375» |
| Ονομαστική ταυτότητα |
2.750» |
| Μήκος σύνδεσης |
Καρφίτσα LP-μήκους
Κιβώτιο λίβρα-μήκους
Λίβρα Minimum=LP-0.43» |
| Η σύνδεση υφίσταται επάνω την απώλεια |
3.35» |
| Κριτήρια κατασκευής |
API 5CT |
| Ικανότητες σωληνώσεων |
|
|
| Δύναμη παραγωγής σώματος |
349800 λίβρες |
kN 1556 |
| Κατάρρευση API |
18180 PSI |
φραγμός 1254 |
| Εσωτερική παραγωγή |
17810 PSI |
φραγμός 1228 |
| Κοινή δύναμη |
416260 λίβρες |
kN 1852 |
| Προδιαγραφή σύνδεσης |
| Σύνδεση |
ROS-Multiseal CP-6 |
Συμβατό σύστημα με |
3 1/2 PH6
3 1/2 rts-6
3 1/2 bts-6
3 1/2 χτύπημα-HD |
| OD |
4.313» |
Ταυτότητα |
2.687» |
| Μήκος σύνδεσης |
3.77» |
Ελάχιστος |
|
| 5.03» |
Πρότυπα |
1 recut |
| 6.28» |
Τύπος - 2 |
recut 2 |
| 7.54» |
Τύπος 3 |
recut 3 |
| Ελάχιστος αποτελέστε τη ροπή |
6400 lb/ft |
8680 Ν μ |
|
| Βέλτιστος αποτελέστε τη ροπή |
7200 lb/ft |
9760 Ν μ |
|
| Μέγιστος αποτελέστε τη ροπή |
8000lb/ft |
10850 Ν μ |
|
| Σύνδεση εκτατό Efficientcy |
119% |
Κριτήρια επιθεώρησης |
API 5A5, API 5CT |
Η σωλήνωση είναι μια μακριά ένωση σωληνώσεων που εγκαθίσταται σε ένα πηγάδι για να διευκολύνει την εξαγωγή του πετρελαίου και του φυσικού αερίου. Ενεργεί ως αγωγός, μέσω του οποίου τα παραχθε'ν ρευστά ή το αέριο παίρνουν διαβιβασθε'ντα από το κατώτατο σημείο στην επιφάνεια. Η ένωση σωληνώσεων είναι σχετικά ένας ενιαίος σωλήνας μήκους που μπορεί να ποικίλει στο μήκος οπουδήποτε από 25 έως 30 πόδ. Αυτό το ιδανικό μήκος επιτρέπει την εύκολη παραγωγή όπως η ένωση σωληνώσεων εγκαθίσταται με τα νήματα και στις δύο πλευρές και μπορεί να περιορίσει μέσω ενός φρεατίου οποιουδήποτε βάθους. Όπως τον περισσότερο εξοπλισμό σωληνώσεων, οι ενώσεις σωληνώσεων σχεδιάζονται για να ταιριάξουν έναν ορισμένο δακτυλογραφούν καλά, βασισμένος στους υπόγειους όρους και τα ρευστά.
