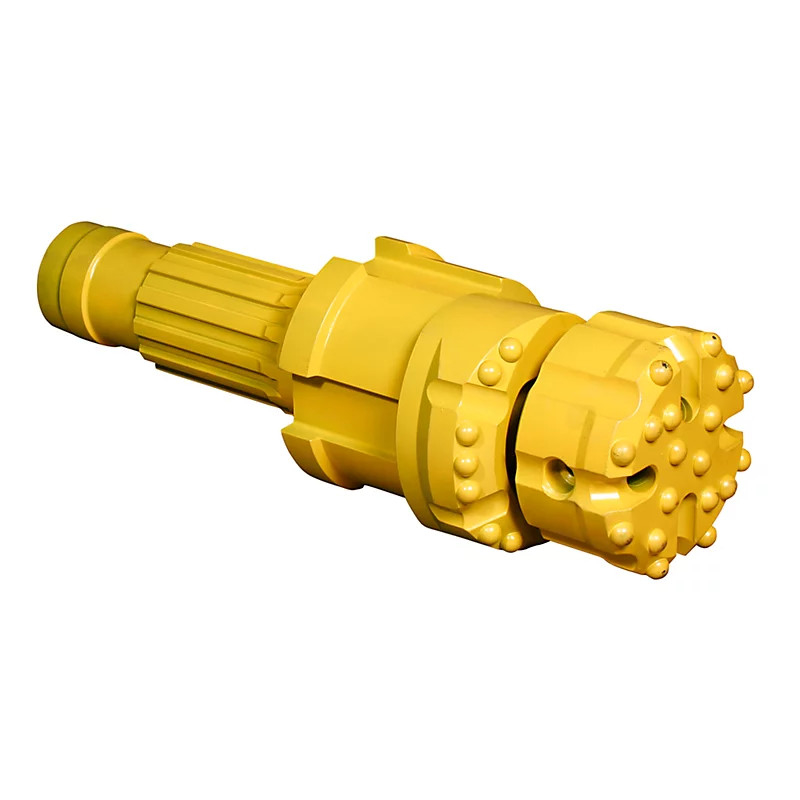

Αντιμετωπίστε ασταθή εδάφη, κινούμενες άμμους, χαλίκια και δύσκολες συνθήκες υπερκείμενου εδάφους με απαράμιλλη απόδοση και αξιοπιστία χρησιμοποιώντας το ΣΥΣΤΗΜΑ ΔΙΑΤΡΗΣΗΣ ΕΚΚΕΝΤΡΟΥ ΠΕΡΙΒΛΗΜΑΤΟΣ ODEX. Αυτή η καινοτόμος, πατενταρισμένη τεχνολογία είναι το σημείο αναφοράς της βιομηχανίας για ταυτόχρονη διάτρηση και περίφραξη οπών σε απαιτητικά υπόγεια περιβάλλοντα όπου οι συμβατικές μέθοδοι αποτυγχάνουν ή αποδεικνύονται δαπανηρές.
Πώς λειτουργεί το Επαναστατικό Σύστημα ODEX:
Η βασική ιδιοφυΐα έγκειται στο μοναδικό εκκεντρικό φρεζάκι:
Διάτρηση πιλότου: Ένα τυπικό τρυπάνι (που στεγάζεται μέσα στο εκκεντρικό φρεζάκι) ξεκινά την οπή πιλότου.
Εκκεντρική διαστολή: Καθώς ξεκινά η περιστροφή, η φυγόκεντρη δύναμη εκτοξεύει το μεγαλύτερης διαμέτρου, μετατοπισμένο εκκεντρικό φρεζάκι προς τα έξω.
Ταυτόχρονη περίφραξη: Αυτή η διευρυμένη οπή, που δημιουργείται από το περιστρεφόμενο εκκεντρικό φρεζάκι, παρέχει την τέλεια απόσταση για το περίβλημα (κοίλο σωλήνα διάτρησης) να ακολουθήσει αμέσως πίσω από το τρυπάνι.
Συνεχής προστασία: Το περίβλημα προωθείται ταυτόχρονα με τη διαδικασία διάτρησης, παρέχοντας άμεση υποστήριξη οπής και αποτρέποντας την κατάρρευση, την είσοδο υγρών ή τη μόλυνση.
Βασικά Χαρακτηριστικά & Πλεονεκτήματα:
Απαράμιλλη σταθερότητα οπής: Σταθεροποιεί άμεσα τις οπές σε καταρρέοντα εδάφη, κινούμενες άμμους, χαλίκια, βράχους και θρυμματισμένο βράχο. Εξαλείφει το ξέπλυμα οπών και τις καταπτώσεις.
Ανώτερη απόδοση: Η διάτρηση και η περίφραξη σε ένα πέρασμα μειώνει δραστικά τον χρόνο, την εργασία και το συνολικό κόστος του έργου σε σύγκριση με τις συμβατικές μεθόδους "διάτρηση-και-περίφραξη".
Ελάχιστος περιβαλλοντικός αντίκτυπος: Αποτρέπει τη μετανάστευση υγρών μεταξύ υδροφορέων, προστατεύει την ποιότητα των υπόγειων υδάτων και ελαχιστοποιεί την απώλεια υγρών διάτρησης σε σχηματισμούς. Ιδανικό για περιβαλλοντικά ευαίσθητες περιοχές.
Ευελιξία: Αποδεδειγμένη αποτελεσματικότητα για ένα ευρύ φάσμα εφαρμογών: Γεωτεχνική διερεύνηση θέσεων, εγκατάσταση υδραυλικών φρεατίων (ειδικά σε δύσκολους σχηματισμούς), σωροί θεμελίωσης, αγκύρωση εδάφους, οπές πιλότου μικρο-σήραγγας, εγκατάσταση γεωθερμικών βρόχων και διάτρηση οπών αρμού.
Διεισδύει σε εμπόδια: Διάτρηση αποτελεσματικά μέσω βοτσαλών, βράχων και συντριμμιών εντός μη ενοποιημένου υπερκείμενου εδάφους.
Μειωμένος κίνδυνος: Μειώνει σημαντικά τον κίνδυνο κολλημένων εργαλείων, χαμένων οπών και δαπανηρών καθυστερήσεων που σχετίζονται με ασταθείς συνθήκες εδάφους.
Περίβλημα με φλάντζα: Χρησιμοποιεί ανθεκτικό περίβλημα με φλάντζα για ομαλή προώθηση και βέλτιστη απόδοση.
Αποδεδειγμένη αξιοπιστία: Δεκαετίες παγκόσμιας επιτυχίας μαρτυρούν την ανθεκτικότητα και την αποτελεσματικότητα του συστήματος στις πιο δύσκολες συνθήκες εδάφους.
ΣΥΣΤΗΜΑ ΔΙΑΤΡΗΣΗΣ ΕΚΚΕΝΤΡΟΥ ΠΕΡΙΒΛΗΜΑΤΟΣ ODEX - Τυπικές Παράμετροι
Τύπος ODEX | Συνιστώμενο μέγεθος περιβλήματος | Ελάχιστο πάχος τοιχώματος | Διάμετρος τρυπανιού πιλότου | Διάμετρος φρεζακίου | Για στελέχη σφυριού | ||||||
Μέγιστη εξωτερική διάμετρος | Ελάχιστη Εσωτερική διάμετρος | ||||||||||
mm | ίντσες | mm | ίντσες | mm | ίντσες | mm | ίντσες | mm | ίντσες | ||
90 | 115 | 4 1/2 | 102 | 4 | 6 | 15/64 | 90 | 3 35/64 | 123 | 4 27/32 | DHD3.5, Cop34, Mission 30 |
115 | 142 | 5 19/32 | 125 | 4 59/64 | 7 | 9/32 | 115 | 4 17/32 | 155 | 6 7/64 | DHD340A, SD4, QL40, Mission40 |
115 | 146 | 5 3/4 | 128 | 5 3/64 | 7 | 9/32 | 116 | 4 9/16 | 152 | 6 | |
140 | 168 | 6 5/8 | 152 | 5 63/64 | 8 | 5/16 | 140 | 5 1/2 | 189 | 7 7/16 | DHD350R, SD5, QL50, Mission50 |
144 | 178 | 7 | 160 | 6 19/64 | 9 | 23/64 | 144 | 5 9/16 | 192 | 7 9/16 | |
165 | 196 | 7 23/32 | 183 | 7 13/64 | 6 | 15/64 | 166 | 6 17/32 | 211 | 8 19/64 | DHD360, SD6, QL60, Mission60 |
180 | 219 | 8 5/8 | 194 | 7 5/8 | 6 | 15/64 | 179 | 7 3/64 | 232 | 9 1/8 | |
190 | 219 | 8 5/8 | 205 | 8 1/16 | 7 | 9/32 | 191 | 7 1/2 | 236 | 9 19/64 | |
190 | 219 | 8 5/8 | 205 | 8 1/16 | 7 | 9/32 | 191 | 7 1/2 | 236 | 9 19/64 | DHD380, QL80, SD8, Mission 80 |
230 | 273 | 10 3/4 | 250 | 9 27/32 | 11.5 | 29/64 | 229 | 9 1/64 | 286 | 11 1/4 | |
240 | 273 | 10 3/4 | 250 | 9 27/32 | 11.5 | 29/64 | 241 | 9 31/64 | 308 | 12 1/8 | |
280 | 324 | 12 3/4 | 305 | 12 | 9.5 | 3/8 | 280 | 11 1/64 | 378 | 14 57/64 | SD10, NUMA100 |
ΣΥΣΤΗΜΑ ΔΙΑΤΡΗΣΗΣ ΕΚΚΕΝΤΡΟΥ ΠΕΡΙΒΛΗΜΑΤΟΣ ODEX - Συχνές Ερωτήσεις (FAQ)
Ε: Για ποια είδη εδάφους είναι κατάλληλο το σύστημα ODEX;
Α: Το ODEX διαπρέπει σε ασταθή υπερκείμενα εδάφη: χαλαρές άμμους, χαλίκια, βότσαλα, βράχους, μαλακούς αργίλους, υλικό πλήρωσης και θρυμματισμένο βράχο που είναι επιρρεπές σε κατάρρευση. Είναι λιγότερο αποτελεσματικό σε συμπαγή, ικανό βράχο όπου αρκεί η τυπική διάτρηση.
Ε: Μπορεί το σύστημα ODEX να διατρήσει συμπαγή βράχο;
Α: Ενώ έχει σχεδιαστεί κυρίως για υπερκείμενα εδάφη, το τρυπάνι πιλότου και το φρεζάκι μπορούν να διεισδύσουν σε μαλακότερα ή θρυμματισμένα στρώματα βράχου που συναντώνται εντός της ακολουθίας του υπερκείμενου εδάφους. Για εκτεταμένη διάτρηση σκληρού βράχου, άλλες μέθοδοι θα μπορούσαν να ακολουθήσουν το περιφραγμένο τμήμα.
Ε: Πώς αφαιρείται το περίβλημα μετά τη διάτρηση;
Α: Το περίβλημα είναι συνήθως προσωρινό. Μόλις επιτευχθεί το επιθυμητό βάθος και η οπή είναι σταθερή (ή τοποθετηθεί μόνιμο περίβλημα/αρμός), η σειρά διάτρησης ODEX ανακτάται. Το εκκεντρικό φρεζάκι αναστέλλεται καθώς σταματά η περιστροφή, επιτρέποντάς του να τραβηχτεί πίσω μέσα στο περίβλημα και να αποσυρθεί.
Ε: Είναι το σύστημα ODEX συμβατό με την υπάρχουσα μηχανή διάτρησης μου;
Α: Πολύ πιθανόν! Τα συστήματα ODEX έχουν σχεδιαστεί για να λειτουργούν με τυπικές μηχανές διάτρησης με επάνω σφυρί ή κάτω από την οπή (DTH) που είναι εξοπλισμένες με το κατάλληλο τσοκ κίνησης και δυνατότητες περιστροφής για το μέγεθος του περιβλήματος. Οι προσαρμογείς είναι συνήθως διαθέσιμοι.
Ε: Ποια είναι τα κύρια πλεονεκτήματα σε σχέση με τις συμβατικές μεθόδους διάτρησης και περιφράξεως;
Α: Τα μεγαλύτερα πλεονεκτήματα είναι η ταχύτητα (λειτουργία σε ένα πέρασμα), η αξιοπιστία (η άμεση υποστήριξη οπής αποτρέπει την αποτυχία), η εξοικονόμηση κόστους (μειωμένος χρόνος, εργασία, υλικά, κίνδυνος) και η προστασία του περιβάλλοντος (ελαχιστοποίηση της απώλειας υγρών και της διασταυρούμενης μόλυνσης υδροφορέων).
Ε: Μπορεί το σύστημα να χειριστεί καμπύλη διάτρηση;
Α: Ενώ έχει σχεδιαστεί κυρίως για σχετικά ευθείες οπές, η ελεγχόμενη κατευθυντική διάτρηση είναι δυνατή με εξειδικευμένο εξοπλισμό και τεχνικές, αν και προσθέτει πολυπλοκότητα σε σύγκριση με τις ευθείες κάθετες εφαρμογές.
