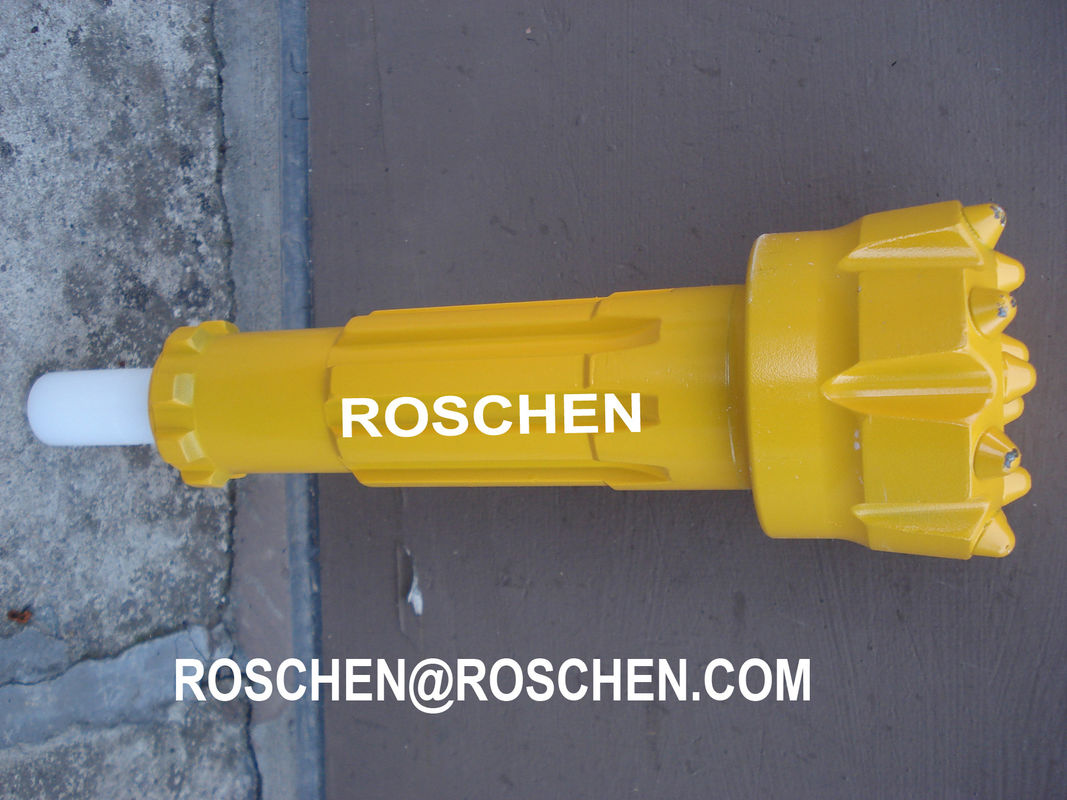

Κάτω από την τρύπα, κομμάτι κουμπιών βράχου τρυπανιών DTH για τη διάτρηση λατομείων, μεταλλεία, διάτρηση σφυριών DTH
Το σφυρί και τα κομμάτια ROSCHEN DTH είναι συμβατά με CIR, DHD, QL, το SD, την αποστολή, τη σειρά κ.λπ. άτλαντα και Secoroc κ.λπ.
Είναι με την υψηλή αποδοτικότητα, το χαμηλό ποσοστό αποτυχίας και τη μακριά ζωή υπηρεσιών. Ακόμη και για όλα τα είδη υψηλής σκληρότητας, υψηλών λειαντικών βράχων και άλλων σκληρών όρων, τα εργαλεία διατρήσεών μας μπορούν επίσης να πραγματοποιήσουν την αποδοτική και οικονομική διάτρηση.
Τα κομμάτια κάτω-ο-τρυπών (DTH) χρησιμοποιούνται με τα σφυριά κάτω-ο-τρυπών για τη διάτρυση των τρυπών μέσω ενός ευρέος φάσματος των τύπων βράχων. Από κοινού με τα σφυριά DTH, τα κομμάτια σφυριών τρυπανιών σχεδιάζονται με μια αυλάα κίνηση για την περιστροφή του κομματιού στο έδαφος. Τα κομμάτια τρυπανιών είναι διαθέσιμα στα διαφορετικά μεγέθη και τις διαφορετικές μορφές έτσι μπορούν να τρυπήσουν ένα ευρύ φάσμα των μεγεθών τρυπών με τρυπάνι.
Βασικές πληροφορίες | |
Διαμορφώστε το αριθ.: | RS 105 |
Υλικό: | Κράματα χάλυβα κοβαλτίου |
Στοιχείο: | RS 335 |
Μήκος σφυριών (χιλ.): | 143 |
Βάρος (κλ): | 33 |
Κατανάλωση αέρα (M3/Min.): | 4.2-11.7 |
Συχνότητα αντίκτυπου (χρόνοι/λεπτό): | ≥800 |
Εμπορικό σήμα: | ROSCHEN |
Προέλευση: | ΓΕΡΜΑΝΙΑ, ΚΙΝΑ |
Τύπος: | Κομμάτι κεντρικών τρυπανιών |
Χρήση: | Καλά τρυπώντας με τρυπάνι |
Διάτρυση Dia. (χιλ.): | 90-105 |
Εξωτερικό Dia. (χιλ.): | 85 |
Πίεση εργασίας (MPA): | 0.7-2.1 |
Ροπή (N.M): | 475 |
Σύνδεση 1: | API 2-3/8 |
Προδιαγραφή: | SGS |
Στοιχείο | ROS 335 | ROS 345 | ROS 355 | ROS 365 | ROS 385 | ROS 3105 | ROS 3125 |
Διάτρυση Dia. | 90-105 | 110-130 | 135-155 | 160-200 | 200-254 | 254-311 | 311-360 |
(χιλ.) | |||||||
Μήκος σφυριών (χιλ.) | 143 | 1281 | 1292 | 1345 | 1578 | 1440 | 1430 |
Εξωτερικό Dia. (χιλ.) | 85 | 105 | 124 | 154 | 190 | 250 | 270 |
Κεντρική τρύπα Dia. (χιλ.) | 33 | 36 | 36 | 61 | 61 | 75 | 85 |
Πίεση εργασίας (MPA) | 0.7-2.1 | 0.7-2.1 | 0.8-2.1 | 0.8-2.1 | 0.8-2.1 | 0.8-2.4 | 0.8-2.4 |
Κατανάλωση αέρα (M3Min.) | 4.2~11.7 | 5.7~14.2 | 6.5~19.3 |
9~18 |
12~30.8 | 15~34 | 20~37.8 |
Ροπή (N.M) | 475 | 600 | 791 | 950 | 1040 | 1260 | 1250 |
Συχνότητα αντίκτυπου | >=800 | >=800 | 800-1200 | 600-1100 | 660-1208 | 660-1230 | 600-1150 |
(TimesMin.) | |||||||
Σύνδεση 1 | API 2-38 | API 2-78 | Τ 91-3 | API 4-12 | API 4-12 | API 4-12 | API 4-12 |
Προδιαγραφές σφυριών ROSCHEN DTH | |||||||
Μέγεθος σφυριών | Κνήμη κομματιών | Κώδικας ROSCHEN | Νήμα σύνδεσης | Κατάλληλο κομμάτι | Πίεση εργασίας | Κατανάλωση αέρα | |
2» | BR2 | ROS 11 ROS 22 | RD50 κιβώτιο | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
1.0Mpa | 4m3/min | ||||||
1.4Mpa | 5m3/min | ||||||
3» | DHD3.5 | ROS 32 | API 2 3/8» κανονισμός | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
COP32/COP34 | |||||||
M30 | 1.5Mpa | 9m3/min | |||||
4» | DHD340 | ROS 34 | API 2 3/8» κανονισμός | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3/min | |||||
M40 | 2.4Mpa | 15m3/min | |||||
5» | DHD350 | ROS 52 ROS 54 | API 2 3/8 " Reg/API 3 1/2» κανονισμός | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3/min | |||||
M50 | 2.4Mpa | 23m3/min | |||||
6» | DHD360 | ROS 62 ROS 64 | API 3 1/2» κανονισμός | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3/min | |||||
M60 | 2.4Mpa | 28.5m3/min | |||||
8» | DHD380 | ROS 82 ROS 84 | API 4 1/2» κανονισμός | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3/min | |||||
SD8 | 2.4Mpa | 34m3/min | |||||
M80/M85 | |||||||
10» | SD10 | ROS 100 | API 6 5/8» κανονισμός | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
Numa100 | 1.8Mpa | 40m3/min | |||||
ROS 100 | 2.4Mpa | 55m3/min | |||||
12» | DHD1120 | ROS 120 | API 6 5/8» κανονισμός | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
SD12 | 1.8Mpa | 56m3/min | |||||
Numa120 | 2.4Mpa | 78m3/min | |||||
Σημειώσεις: Οποιοδήποτε ειδικό μέγεθος των κομματιών DTH θα είναι διαθέσιμο από τα αιτήματα. | |||||||
Το Metzke, νήμα Remet είναι διαθέσιμο! |
Προδιαγραφές κομματιών ROSCHEN DTH | ||||
Μέγεθος σφυριών | Διάμετρος κομματιών | Κνήμη | ΚΏΔΙΚΑΣ ROSCHEN | |
Μετρικός | Ίντσα | |||
1» | 64mm70mm | 2 1/2» - 2 3/4» | BR1 | ROS 11 |
2» | 70mm95mm | 2 3/4» - 3 3/4» | MACH20/BR2 | ROS 22 |
3» | 90mm102mm | 3 1/2» - 4» | COP32/COP34/MACH303 | ROS 32 |
M30/DHD3.5/BR3 | ROS 34 | |||
4» | 105mm152mm | 4 1/8» - 6» | COP44/DHD340/MACH44 | ROS 42 |
SD4/M40/QL40 | ROS 44 | |||
5» | 133mm165mm | 5 1/4» - 6 1/2» | COP54/DHD350R/MACH50 | ROS 52 |
SD5/M50/QL50/BR5 | ROS 54 | |||
6» | 152mm254mm | 4 1/8» - 10» | COP64/DHD360/SD6 | ROS 62 |
M60/QL60/Bulroc BR6 | ROS 64 | |||
8» | 203mm330mm | 8» - 13» | COP84/DHD380/SD8 | ROS 82 |
QL80/M80/M85 | ROS 84 | |||
10» | 254mm380mm | 10» - 15» | SD10 | ROS 100 |
NUMA100 | ||||
12» | 305mm508mm | 12» - 20» | DHD1120/SD12 | ROS 120 |
NUMA120/NUMA125 | ||||
Σημειώσεις: Οποιοδήποτε ειδικό μέγεθος των κομματιών DTH θα είναι διαθέσιμο από τα αιτήματα. | ||||
Το Metzke, νήμα Remet είναι διαθέσιμο! |
Επιλογή μορφής προσώπου κομματιών:
1. Κεντρικό κομμάτι πτώσης
Για τα υψηλά ποσοστά διείσδυσης στους μαλακούς έως ημίσκληρους και σχισμένους σχηματισμούς βράχου. Χαμηλές έως μέσες πιέσεις αέρα. Μέγιστος έλεγχος απόκλισης τρυπών.
2. Κοίλο πρόσωπο
Το ολικό πρόσωπο κομματιών εφαρμογής συγκεκριμένα για τους ημίσκληρους και homogenerous σχηματισμούς βράχου. Καλός έλεγχος απόκλισης τρυπών και καλή ικανότητα ξεπλύματος.
3. Επίπεδο κομμάτι προσώπου
Αυτό το είδος μορφής προσώπου είναι κατάλληλο για σκληρά στους πολύ σκληρούς και λειαντικούς σχηματισμούς βράχου στις εφαρμογές με τις υψηλές πιέσεις αέρα. Καλά ποσοστά διείσδυσης μια αντίσταση στο πλύσιμο χάλυβα.
4. Διπλό πρόσωπο μετρητών
Αυτό το είδος μορφής προσώπου είναι κατάλληλο για τα γρήγορα ποσοστά διείσδυσης στο μέσο στους σχηματισμούς σκληρής ροκ. Σχεδιασμένος για τις υψηλές πιέσεις αέρα και την καλή αντίσταση στο κομμάτι μετρητών βημάτων πλυσίματος χάλυβα.
5. Κυρτό πρόσωπο
Για τα υψηλά ποσοστά διείσδυσης σε μαλακό σε ημίσκληρο με τις χαμηλές έως μέσες πιέσεις αέρα. Είναι η περισσότερη αντίσταση στο πλύσιμο χάλυβα, και μπορεί να μειώσει το φορτίο και να φορέσει στα κουμπιά μετρητών, αλλά το φτωχό έλεγχο απόκλισης τρυπών.
FAQ
Οι πληροφορίες για το κομμάτι τρυπανιών dth εσείς μπορούν να επιθυμήσουν να ξέρουν πριν από τη διαταγή:
1. Μέθοδοι πληρωμής:
T/T (τηλεγραφική μεταφορά) ή Western Union ή L/C άμεσα
2. Διαχειριζόμενος χρόνος για μια διαταγή
Με βάση την ποσότητα διαταγής, κανονικά διαρκεί 20 ημέρες για την παραγωγή.
σε 3 εργάσιμες ημέρες μετά από να λάβει την προκαταβολή
3. Στέλνοντας τρόπος
Διαταγή δειγμάτων: προτείνουμε στον αγγελιαφόρο σαφή όπως DHL/UPS/TNT/FEDEX ή αεροπορικώς
Μαζική διαταγή: προτείνουμε αεροπορικώς ή θαλασσίως.
4. Ποιοτικός έλεγχος
Έχουμε πεπειραμένο QC μας.
Θα υπάρξει ακριβής επιθεώρηση και δοκιμή για κάθε διαταγή πριν από να στείλει έξω.
5. Μετά από τις υπηρεσίες:
α. Η ομάδα πωλήσεών μας απάντηση για την ερώτησή σας μέσα σε 24 ώρες (διακοπές που αποκλείονται)
β. η τεχνική υποστήριξη θα είναι διαθέσιμη οποτεδήποτε
6. Ποιότητα & υπηρεσία:
Α. Θα υπάρξει ακριβής επιθεώρηση και δοκιμή για κάθε διαταγή πριν από να στείλει έξω.
Β. Η ομάδα και η τεχνική υποστήριξη πωλήσεών μας απάντηση για την ερώτησή σας μέσα σε 24 ώρες μέσω του skype: ROSCHEN.TOOL και WhatsApp/Wechat: +86-13764195009
Γ. η ελεύθερη αντικατάσταση θα παράσχει μιά φορά την αποτυχία που επιβεβαιώνεται προκαλούμενος ή η ποιότητα των προϊόντων μας.
