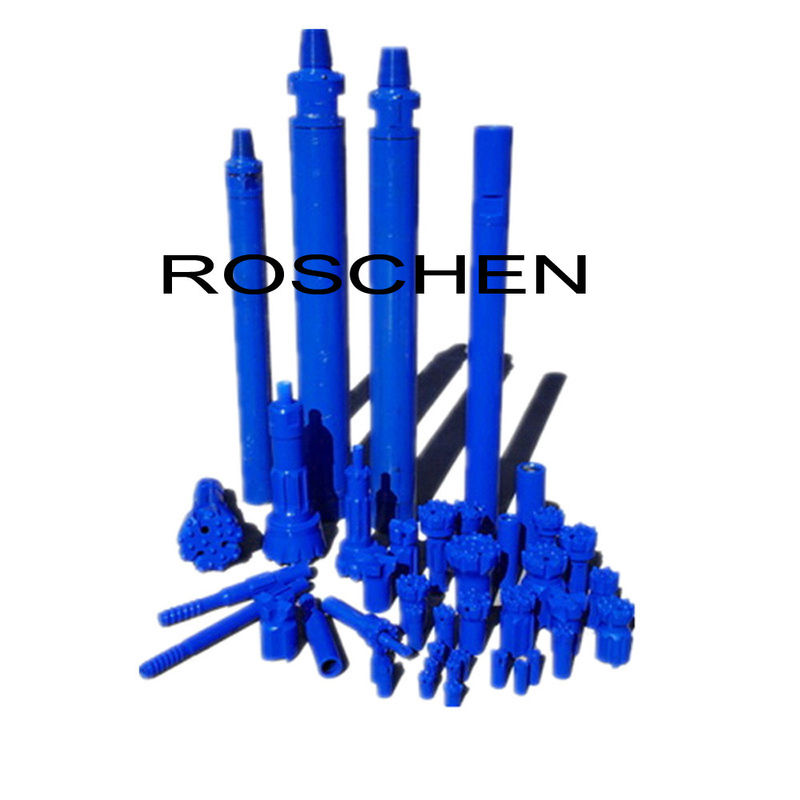

Σφυρί QL4A DTH (QL40)
QL40 κάτω από το σφυρί τρυπών
Σφυρί QL40 QL4A DTH κάτω από το σφυρί τρυπών που χρησιμοποιείται στους μαλακούς σχηματισμούς εδαφολογικού ψαμμίτη
| Βασικές πληροφορίες | |
| Διαμορφώστε το αριθ.: | QL40 |
| Αντικείμενο μεταλλείας: | Μεταλλεία |
| Προέλευση: | Γερμανία Κίνα |
| Τύπος: | Μηχανή διατρήσεων |
| Εμπορικό σήμα: | ROSCHEN |
| Κώδικας HS: | 84123100 |
| Αντικείμενο μεταλλείας | Μεταλλεία, μηχανήματα μεταλλεύματος, πέτρινο λατομείο |
| Χρήση | Χρήση μαζί με τα κομμάτια κουμπιών DTH |
| Εφαρμογή | Διάτρηση DTH. Ανθρακωρυχείο, λατομείο |
| Διάμετρος τρυπανιών | 65305mm |
| Συσκευασία μεταφορών | Ξύλινο κιβώτιο πτυχών |
Περιγραφή προϊόντων:
Είναι ένα είδος υψηλού σφυριού πίεσης αέρα DTH χωρίς footvalve, το νεώτερο σχέδιό μας. Είναι επίσης ένα από τα πιό προηγμένα σφυριά DTH στον κόσμο.
Χαρακτηριστικά γνωρίσματα:
1. Από το πρόβλημα του σπασίματος βαλβίδων ποδιών και της επέκτασης και της συστολής.
2. Πιό μικρή κατανάλωση ενέργειας και μεγαλύτερη συχνότητα αντίκτυπου. Η ταχύτητα διάτρυσης είναι 15%-30% υψηλότερο από αυτή με τη βαλβίδα ποδιών.
3. Απλή δομή, αξιόπιστα μέρη, μακράς διαρκείας, εύκολη και φτηνή συντήρηση.
4. Χαμηλότεροι αέρας και κατανάλωση πετρελαίου. Η κατανάλωση πετρελαίου είναι για 10% χαμηλότερο από αυτό με τη βαλβίδα ποδιών.
Τεχνικές παράμετροι QL 40 κάτω από τα σφυριά τρυπών:
| Μήκος (αποκλείστε το κομμάτι) | Βάρος (αποκλείστε το κομμάτι) | Εξωτερική διάμετρος | Κνήμη κομματιών | Σειρά τρυπών | Νήμα σύνδεσης | |
| 1070 χιλ. | 40,00 κλ | Φ99 χιλ. | QL40 | Φ110mm ~ Φ135mm | API 2 3/8» κανονισμός | |
| Πίεση εργασίας | Ποσοστό αντίκτυπου σε 0,5 MPA | Συνιστώμενη περιστροφική ταχύτητα | Κατανάλωση αέρα | |||
| 1.0 MPA | 1.8 MPA | 2.4 MPA | ||||
| 1.0 ~ 2,5 MPA | 30 Hz | 25 ~ 40 περιστροφή/λεπτό | 5 μ ³ /min | 9 μ ³ /min | 14 μ ³ /min | |
| Προδιαγραφές σφυριών DTH | |||||||
| Μέγεθος σφυριών | Κνήμη κομματιών | Κώδικας ROSCHEN | Νήμα σύνδεσης | Κατάλληλο κομμάτι | Πίεση εργασίας | Κατανάλωση αέρα | |
| 2» | BR2 | ROS 11 ROS 22 | RD50 κιβώτιο | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
| 1.0Mpa | 4m3/min | ||||||
| 1.4Mpa | 5m3/min | ||||||
| 3» | DHD3.5 | ROS 32 | API 2 3/8» κανονισμός | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
| COP32/COP34 | |||||||
| M30 | 1.5Mpa | 9m3/min | |||||
| 4» | DHD340 | ROS 34 | API 2 3/8» κανονισμός | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
| COP44 | |||||||
| QL40 | |||||||
| SD4 | 1.8Mpa | 10m3/min | |||||
| M40 | 2.4Mpa | 15m3/min | |||||
| 5» | DHD350 | ROS 52 ROS 54 | API 2 3/8 " Reg/API 3 1/2» κανονισμός | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
| COP54 | |||||||
| QL50 | |||||||
| SD5 | 1.8Mpa | 15m3/min | |||||
| M50 | 2.4Mpa | 23m3/min | |||||
| 6» | DHD360 | ROS 62 ROS 64 | API 3 1/2» κανονισμός | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
| COP64 | |||||||
| QL60 | |||||||
| SD6 | 1.8Mpa | 20m3/min | |||||
| M60 | 2.4Mpa | 28.5m3/min | |||||
| 8» | DHD380 | ROS 82 ROS 84 | API 4 1/2» κανονισμός | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
| COP84 | |||||||
| QL80 | 1.8Mpa | 26m3/min | |||||
| SD8 | 2.4Mpa | 34m3/min | |||||
| 10» | SD10 | ROS 100 | API 6 5/8» κανονισμός | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
| Numa100 | 1.8Mpa | 40m3/min | |||||
| ROS 100 | 2.4Mpa | 55m3/min | |||||
| 12» | DHD1120 | ROS 120 | API 6 5/8» κανονισμός | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
| SD12 | 1.8Mpa | 56m3/min | |||||
| Numa120 | 2.4Mpa | 78m3/min | |||||
| Σημειώσεις: Το Metzke, νήμα Remet είναι διαθέσιμο! | |||||||
