Σωλήνας τρυπανιών πετρελαίου 41/2 ΠΡΟΔΙΑΓΡΑΦΉ API 5DP με την υψηλότερη εκτατή ευθύτητα απόδοσης

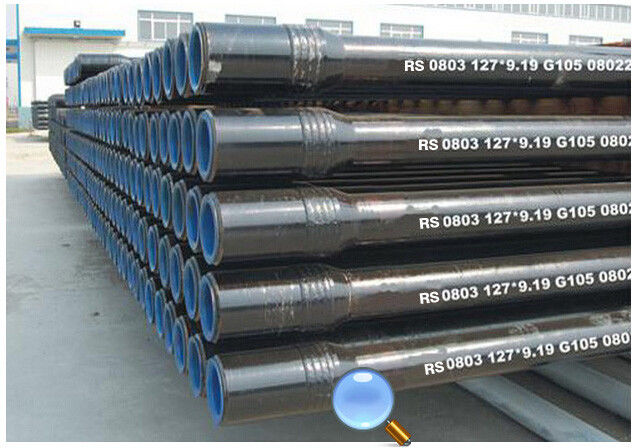

Σωλήνας τρυπανιών πετρελαίου
Μπορούμε να παρέχουμε όλα τα είδη σωλήνων τρυπανιών που είναι σύμφωνα με την ΠΡΟΔΙΑΓΡΑΦΉ API 5DP ή SY.
Οι σωλήνες τρυπανιών μπορούν να γίνουν ως απαιτήσεις των πελατών και να εξοπλιστούν με τον ίδιο τύπο ενώσεων εργαλείων.
Οι προηγμένες γραμμές παραγωγής σωλήνων τρυπανιών μπορούν να μεταφέρουν τις παραμέτρους συγκόλλησης στην καλύτερη θέση να εξασφαλίσουν την ποιότητα της ζώνης συγκόλλησης η διαδικασία θερμικής επεξεργασίας με το χαρακτηριστικό γνώρισμα της εσωτερικής και εξωτερικής ψύξης μπορεί συγχρόνως να κάνει έναν πιό αξιόπιστο και σταθερό μηχανικό χαρακτήρα. Η εφαρμογή του αυτόματου βάρους, της μέτρησης μήκους και των αυτόματων αρχείων ψεκασμού μπορεί να εξασφαλίσει ανιχνευσιμότητα των προϊόντων. Εφαρμογή της πυκνότητας και της θέρμανσης των γραμμών και 1250 τόνοι της ανατροπής της μηχανής μπορούν να εξασφαλίσουν ότι το μέγεθος πυκνότητας ανταποκρίνεται στα πρότυπα της χρησιμοποίησης ΠΡΟΔΙΑΓΡΑΦΏΝ API 5DR του φούρνου ΣΟ για ολόκληρη τη θέρμανση σωμάτων σωλήνων και η απόσβεση, που μετριάζει την προηγμένη διαδικασία θερμικής επεξεργασίας της μηχανής μπορεί να εξασφαλίσει το μηχανικό χαρακτήρα του σωλήνα. Η υδραυλική μηχανή αποκατάστασης σωλήνων εξασφαλίζει την ευθύτητα και το coaxiality του σώματος σωλήνων.
Τυποποιημένες προδιαγραφές σωλήνων τρυπανιών
| Προδιαγραφή | OD του τρυπανιού σώμα σωλήνων |
Πάχος τοίχων από το σωλήνα τρυπανιών |
OD λαιμός συγκόλλησης |
Ένωση εργαλείων | RSC chamfer διάμετρος |
Προσέγγιση ποιότητα |
|||||||
| OD | εσωτερική διάμετρος από το αρσενικό νήμα |
μήκος του αρσενικού OD νήματος |
μήκος του θηλυκού OD νήματος |
||||||||||
| NO.1 | NO.1 | βαθμός | RSC | DP Δ χιλ. |
τ χιλ. |
Δteβ χιλ. |
Δ χιλ. |
δπ χιλ. |
PB Λ χιλ. |
Λβ χιλ. |
Δφ χιλ. |
DP W kg/m |
|
| A.2 | -12.5% | MAX | ±0.8 | +0.4 -0.8 |
±6.4 | ±6.4 | ±0.4 | Υπολογισμένος | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| IU | |||||||||||||
| 4 | 14.00 | Ε | IU | NC40 | 101.60 | 8.38 | 106.4 | 133.4 | 71.4 | 177.80 | 254.00 | 127.40 | 22.42 |
| 4 | 14.00 | S | IU | NC40 | 101.60 | 8.38 | 106.4 | 133.4 | 68.3 | 177.80 | 254.00 | 127.40 | 22.76 |
| 4 | 14.00 | Γ | IU | NC40 | 101.60 | 8.38 | 106.4 | 139.7 | 61.9 | 177.80 | 254.00 | 127.40 | 23.61 |
| 4 | 14.00 | Δ | IU | NC40 | 101.60 | 8.38 | 106.4 | 139.7 | 50.8 | 177.80 | 254.00 | 127.40 | 24.03 |
| 41/2 | 13.75 | Ε | IU | NC46 | 114.30 | 6.88 | 119.1 | 152.4 | 85.7 | 177.80 | 254.00 | 145.26 | 22.50 |
| 23/8 | 6.65 | Ε | ΕΕ | NC26 | 60.32 | 7.11 | 65.1 | 85.7 | 44.5 | 177.80 | 203.20 | 82.90 | 10.45 |
| 23/8 | 6.65 | Χ, Γ | ΕΕ | NC26 | 60.32 | 7.11 | 65.1 | 85.7 | 44.5 | 177.80 | 203.20 | 82.90 | 10.58 |
| 27/2 | 10.40 | Ε | ΕΕ | NC31 | 73.02 | 9.19 | 81.0 | 104.8 | 54.0 | 177.80 | 228.60 | 100.41 | 16.25 |
| 27/8 | 10.40 | Χ, Γ | ΕΕ | NC31 | 73.02 | 9.19 | 81.0 | 104.8 | 50.8 | 177.80 | 228.60 | 100.41 | 16.50 |
| 27/8 | 10.40 | S | ΕΕ | NC31 | 73.02 | 9.19 | 81.0 | 111.1 | 41.3 | 177.80 | 228.60 | 100.41 | 17.19 |
| 31/2 | 9.50 | Ε | ΕΕ | NC38 | 88.90 | 6.45 | 98.4 | 120.7 | 68.3 | 203.20 | 266.70 | 116.28 | 15.77 |
| 31/2 | 13.30 | Ε | ΕΕ | NC38 | 88.90 | 9.35 | 98.4 | 120.7 | 68.3 | 203.20 | 266.70 | 116.28 | 20.77 |
| 31/2 | 13.30 | Χ | ΕΕ | NC38 | 88.90 | 9.35 | 98.4 | 127.0 | 65.1 | 203.20 | 266.70 | 116.28 | 21.76 |
| 31/2 | 13.30 | Γ | ΕΕ | NC38 | 88.90 | 9.35 | 98.4 | 127.0 | 61.9 | 203.20 | 266.70 | 116.28 | 21.90 |
| 31/2 | 13.30 | S | ΕΕ | NC38 | 88.90 | 9.35 | 98.4 | 127.0 | 54.0 | 203.20 | 266.70 | 116.28 | 22.22 |
| 31/2 | 13.50 | Ε | ΕΕ | NC38 | 88.90 | 11.40 | 98.4 | 127.0 | 65.1 | 203.20 | 266.70 | 116.28 | 24.67 |
| 31/2 | 13.50 | Χ | ΕΕ | NC38 | 88.90 | 11.40 | 98.4 | 127.0 | 61.9 | 203.20 | 266.70 | 116.28 | 25.07 |
| 31/2 | 13.50 | Γ | ΕΕ | NC38 | 88.90 | 11.40 | 98.4 | 127.0 | 54.0 | 203.20 | 266.70 | 116.28 | 25.38 |
| 31/2 | 13.50 | S | ΕΕ | NC40 | 88.90 | 11.40 | 98.4 | 139.7 | 57.2 | 203.20 | 266.70 | 127.40 | 26.19 |
| ΕΕ | |||||||||||||
| 4 | 14.00 | Ε | ΕΕ | NC46 | 101.60 | 8.38 | 114.3 | 152.4 | 82.6 | 177.80 | 254.00 | 145.26 | 23.67 |
| 4 | 14.00 | Χ, Γ | ΕΕ | NC46 | 101.60 | 8.38 | 114.3 | 152.4 | 82.6 | 177.80 | 254.00 | 145.26 | 24.12 |
| 4 | 14.00 | S | ΕΕ | NC46 | 101.60 | 8.38 | 114.3 | 152.4 | 76.2 | 177.80 | 254.00 | 145.26 | 24.46 |
| 41/2 | 13.75 | Ε | ΕΕ | NC50 | 114.30 | 6.88 | 127.0 | 168.3 | 95.3 | 177.80 | 254.00 | 153.99 | 23.65 |
| 41/2 | 16.60 | Ε | ΕΕ | NC50 | 114.30 | 8.56 | 127.0 | 168.3 | 95.3 | 177.80 | 254.00 | 153.99 | 27.51 |
| 41/2 | 16.60 | Χ, Γ | ΕΕ | NC50 | 114.30 | 8.56 | 127.0 | 168.3 | 95.3 | 177.80 | 254.00 | 153.99 | 28.07 |
| 41/2 | 16.60 | S | ΕΕ | NC50 | 114.30 | 8.56 | 127.0 | 168.3 | 88.9 | 177.80 | 254.00 | 153.99 | 28.47 |
| 41/2 | 20.00 | Ε | ΕΕ | NC50 | 114.30 | 10.92 | 127.0 | 168.3 | 92.1 | 177.80 | 254.00 | 153.99 | 32.93 |
| 41/2 | 20.00 | Χ, Γ | ΕΕ | NC50 | 114.30 | 10.92 | 127.0 | 168.3 | 88.9 | 177.80 | 254.00 | 153.99 | 33.63 |
| 41/2 | 20.00 | S | ΕΕ | NC50 | 114.30 | 10.92 | 127.0 | 168.3 | 76.2 | 177.80 | 254.00 | 153.99 | 34.34 |
| 41/2 | 16.60 | Ε | IEU | NC46 | 114.30 | 8.56 | 119.1 | 168.3 | 82.6 | 177.80 | 254.00 | 145.26 | 27.36 |
| 41/2 | 16.60 | Χ, Γ | IEU | NC46 | 114.30 | 8.56 | 119.1 | 158.8 | 76.2 | 177.80 | 254.00 | 145.26 | 27.73 |
| 41/2 | 16.60 | S | IEU | NC46 | 114.30 | 8.56 | 119.1 | 158.8 | 69.9 | 177.80 | 254.00 | 145.26 | 28.04 |
| 41/2 | 20.00 | Ε | IEU | NC46 | 114.30 | 10.92 | 119.1 | 158.8 | 76.2 | 177.80 | 254.00 | 145.26 | 32.94 |
| 41/2 | 20.00 | Χ | IEU | NC46 | 114.30 | 10.92 | 119.1 | 158.8 | 69.9 | 177.80 | 254.00 | 145.26 | 33.69 |
| 41/2 | 20.00 | Γ | IEU | NC46 | 114.30 | 10.92 | 119.1 | 158.8 | 63.5 | 177.80 | 254.00 | 145.26 | 33.97 |
| 41/2 | 20.00 | S | IEU | NC46 | 114.30 | 10.92 | 119.1 | 158.8 | 57.2 | 177.80 | 254.00 | 145.26 | 34.23 |
| IEU | |||||||||||||
| 5 | 19.50 | Ε | IEU | NC50 | 127.00 | 9.19 | 130.2 | 168.3 | 95.3 | 177.80 | 254.00 | 153.99 | 31.79 |
| 5 | 19.50 | Χ | IEU | NC50 | 127.00 | 9.19 | 130.2 | 168.3 | 88.9 | 177.80 | 254.00 | 153.99 | 32.58 |
| 5 | 19.50 | Γ | IEU | NC50 | 127.00 | 9.19 | 130.2 | 168.3 | 82.6 | 177.80 | 254.00 | 153.99 | 32.95 |
| 5 | 19.50 | S | IEU | NC50 | 127.00 | 9.19 | 130.2 | 168.3 | 69.9 | 177.80 | 254.00 | 153.99 | 33.60 |
| 5 | 19.50 | Ε | IEU | 5 (1/2) FH | 127.00 | 9.19 | 130.2 | 177.8 | 95.3 | 203.20 | 254.00 | 170.66 | 33.22 |
| 5 | 19.50 | Χ, Γ | IEU | 5 (1/2) FH | 127.00 | 9.19 | 130.2 | 177.8 | 95.3 | 203.20 | 254.00 | 170.66 | 33.61 |
| 5 | 19.50 | S | IEU | 5 (1/2) FH | 127.00 | 9.19 | 130.2 | 184.2 | 88.9 | 203.20 | 254.00 | 170.66 | 34.89 |
| 5 | 25.60 | Ε | IEU | NC50 | 127.00 | 12.70 | 130.2 | 168.3 | 88.9 | 177.80 | 254.00 | 153.99 | 40.73 |
| 5 | 25.60 | Χ | IEU | NC50 | 127.00 | 12.70 | 130.2 | 138.6 | 76.2 | 177.80 | 254.00 | 153.99 | 41.80 |
| 5 | 25.60 | Γ | IEU | NC50 | 127.00 | 12.70 | 130.2 | 168.3 | 69.9 | 177.80 | 254.00 | 153.99 | 42.11 |
| 5 | 25.60 | Ε | IEU | 5 (1/2) FH | 127.00 | 12.70 | 130.2 | 177.8 | 88.9 | 203.20 | 254.00 | 170.66 | 42.14 |
| 5 | 25.60 | Χ | IEU | 5 (1/2) FH | 127.00 | 12.70 | 130.2 | 177.8 | 88.9 | 203.20 | 254.00 | 170.66 | 42.51 |
| 5 | 25.60 | Γ | IEU | 5 (1/2) FH | 127.00 | 12.70 | 130.2 | 184.2 | 88.9 | 203.20 | 254.00 | 170.66 | 43.35 |
| 5 | 25.60 | S | IEU | 5 (1/2) FH | 127.00 | 12.70 | 130.2 | 184.2 | 82.6 | 203.20 | 254.00 | 170.66 | 43.75 |
Εκτατές παράμετροι απόδοσης
| Βαθμός | Δύναμη παραγωγής | Εκτατή δύναμη | |||||
| λ. | ανώτατος | λ. | |||||
| PSI | MPA | PSI | MPA | PSI | MPA | ||
| 1 | Ε-75 | 75.000 | 517 | 105.000 | 724 | 100000 | 689 |
| 2 | Χ-95 | 95.000 | 655 | 125.000 | 862 | 105000 | 724 |
| Γ-105 | 105.000 | 724 | 135.000 | 931 | 115000 | 793 | |
| S-135 | 135.000 | 931 | 165.000 | 1138 | 145000 | 1000 | |
