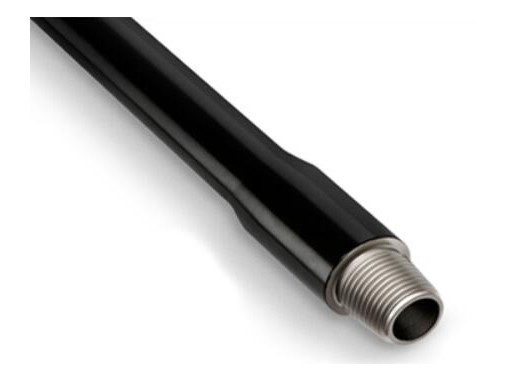

73mm σφυρηλατημένος σωλήνας τρυπανιών ενώσεων HDD εργαλείων για τη διάτρηση Trechless
| Όνομα | οριζόντιος σωλήνας τρυπανιών κατευθυντικών διατρήσεων (HDD) |
| Εμπορικό σήμα | ROSCHEN |
| Πλήρης φωτισμός: | οριζόντια εργαλεία κατευθυντικών διατρήσεων |
| οριζόντιο κατευθυντικό εργαλείο τρυπανιών | |
| Χαρακτηριστικά γνωρίσματα: | Ένδυση - ανθεκτική/υψηλή δύναμη κούρασης |
| Τύπος: | Ράβδος τρυπανιών HDD |
| Χρήση: | Σωλήνας τρυπανιών για την οριζόντια μηχανή κατευθυντικών διατρήσεων |
| Όνομα προϊόντων: | Εργαλεία διατρήσεων HDD |
| Υλικό: | 4140 |
| Βαθμός: | R780, G105 και S135 |
Ο σωλήνας τρυπανιών HDD είναι ευρύτατα χρησιμοποιημένη για την οριζόντια μηχανή κατευθυντικών διατρήσεων. Οι ενώσεις εργαλείων σωλήνων τρυπανιών HDD είναι κυρίως και. Το υλικό του σώματος σωλήνων είναι R780 ή ο αρίστης ποιότητας χάλυβας μετά από να σκληρύνει και να μετριάσει και το υλικό της ένωσης είναι γενικά 37 CrMnMo ή 42 CrMo. Το OD του σώματος σωλήνων είναι μεταξύ Φ 50-Φ 140.
Μπορούμε να παρέχουμε όλο το είδος προϊόντων σύμφωνα με τις απαιτήσεις πελατών.
Ράβδοι τρυπανιών Roschen HDD για την οριζόντια μηχανή κατευθυντικών διατρήσεων. Υψηλής αντοχής, υψηλή αντοχή, υψηλή ελαστικότητα. Dia από 42mm σε 140mm. Μήκος από 0.5m σε 9.6m. Βαθμός χάλυβα: E75/R780, G105, S135. Μπορούμε να κάνουμε τις ράβδους τρυπανιών για Vermeer, την περίπτωση, τη μάγισσα τάφρων, Drillto, Gudeng, τις μηχανές Xugong HDD, όπως D16X20, D24X40, D50X100, D75, D80, D100, D130, JT1720, JT2720, JT2720 Ι Μαρτίου, JT4020, JT7020, το API NC23-NC50, κ.λπ.
| Μέγεθος | Σύνδεση | Διάσταση του τρυπώντας με τρυπάνι σωλήνα | Μετρίαση και απόσβεση | Ελάχιστη κάμπτοντας ακτίνα | Ανώτατη ροπή | ||||
| OD του σωλήνα | Πάχος τοίχων | OD των ενώσεων το /upset | Μήκος εργασίας | Βάρος | |||||
| (χιλ.) | (χιλ.) | (χιλ.) | (χιλ.) | (κλ) | Βαθμός | (μ) | NM | ||
| 50x2000mm | DH50 | 50 | 6.5 | 57 | 2000 | 20 | S135 | 29 | 3000 |
| 60X3000mm | Dh60-1 | 60 | 6.5 | 66.7 | 3000 | 35 | S135 | 33 | 6300 |
| 60X3000mm | Dh60-1 | 60 | 6.5 | 70 | 3000 | 35 | S135 | 33 | 6300 |
| 73X3000mm | NC23 (DH23) | 73 | 7.5 | 80 | 3000 | 45 | S135 | 45 | 13000 |
| 73x3000mm | NC26 (2 3/8IF) | 73 | 10 | 87 | 3000 | 55 | S135 | 51 | 16000 |
| 83X3000mm | D80 Firestick1 | 83 | 9 | 92 | 3000 | 58 | S135 | 65 | 18000 |
| 83x4500mm | D80 Firestick1 | 83 | 9 | 92 | 4500 | 84 | S135 | 65 | 18000 |
| 89X4500mm | NC31 (2 7/8IF) | 89 | 10 | 104.8 | 4500 | 100 | S135 | 72 | 24000 |
| Πρότυπο της εγκατάστασης γεώτρησης | Σύνδεση | Διάσταση του τρυπώντας με τρυπάνι σωλήνα | Μετρίαση και απόσβεση | Ελάχιστη κάμπτοντας ακτίνα | Ανώτατη ροπή | ||||
| OD του σωλήνα | Πάχος τοίχων | OD των ενώσεων το /upset | Μήκος εργασίας | Βάρος | |||||
| (χιλ.) | (χιλ.) | (χιλ.) | (χιλ.) | (κλ) | Βαθμός | (μ) | NM | ||
| D7×11, D9X13 | Firestick 1 | 42 | 6.5 | 48 | 1829 | 12 | S135 | 29 | 2000 |
| D10X14, D10X15 | Firestick 1 | 42 | 6.5 | 48 | 3048 | 20 | S135 | 29 | 2000 |
| D16×20, D18×22 | Firestick 1 | 48 | 6.5 | 54 | 3048 | 23.5 | S135 | 30 | 3000 |
| D24X26 | Firestick 1 | 54 | 7 | 57 | 3048 | 25 | S135 | 31 | 4000 |
| D24×40 | Firestick 1 | 60.3 | 7.5 | 66.7 | 3048 | 35 | S135 | 33 | 6300 |
| D40X40 | Firestick 1 | 60.3 | 7.5 | 66.7 | 4572 | 50 | S135 | 33 | 6300 |
| D33×44, D36×50 | Firestick 1 ή 2 | 60.3 | 7.5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D33×44, D36×50 | Firestick 1 ή 2 | 60.3 | 7.5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36×50 | Firestick 1 | 60.3 | 7.5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D36×50 | Firestick 1 | 60.3 | 7.5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36×50 | Firestick 1 | 66.7 | 8 | 78 | 3048 | 40 | S135 | 40 | 9000 |
| D36×50 | Firestick 1 | 66.7 | 8 | 78 | 4572 | 55 | S135 | 40 | 9000 |
| D50×100/Uni60x70 | Firestick 1 | 73 | 10 | 83 | 3048 | 55 | S135 | 51 | 16000 |
| D50×100 | Firestick 1 | 73 | 10 | 83 | 4572 | 78 | S135 | 51 | 16000 |
| D50X100/D80×100 | Firestick 1 | 89 | 10 | 92 | 4572 | 96 | S135 | 72 | 18000 |
| D100×120 | Firestick 2 | 89 | 10 | 104 | 6096 | 130 | S135 | 72 | 24000 |
| D100×120 | Firestick 1 | 89 | 11.5 | 111.5 | 6096 | 150 | S135 | 80 | 27000 |
Οριζόντιες τεχνικές παράμετροι σωλήνων τρυπανιών κατευθυντικών διατρήσεων
