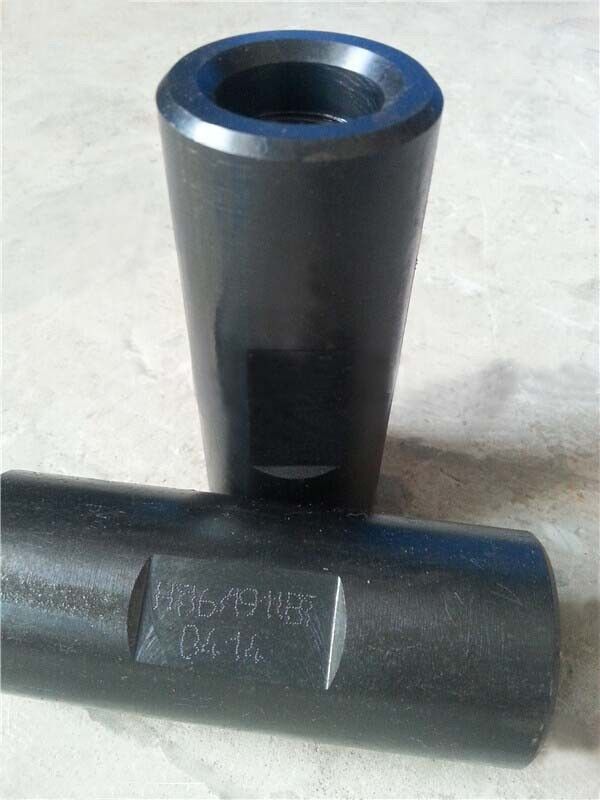

Sucker νημάτων API θηλυκή και αρσενική ράβδων διάτρηση σφυριών συζεύξεων τοπ
Προδιαγραφές:
Sucker νημάτων API θηλυκή και αρσενική σύζευξη ράβδων
1. Meterial: υψηλός - ποιοτικό κράμα
2. Επεξεργασία επιφάνειας: να φωσφοριήσει, blueing
Sucker νημάτων API θηλυκή και αρσενική σύζευξη ράβδων
Τεχνικές παράμετροι
Πλήρης - σύζευξη μεγέθους
Μέγεθος (μέσα) | Σύζευξη O.D W (χιλ.) (+0.13, - 0.25) |
Μήκος Λ (χιλ.) (+1.57, - 0.00) |
Thread Δ. (μέσα) | Μήκος του τετραγώνου γαλλικών κλειδιών (χιλ.) |
Σκληρότητα (HRA) |
5/8» | 38.10 | 101.6 | 15/16» | 31.8 | 56-62 |
3/4» | 41.28 | 11/16» | |||
7/8» | 46.00 | 13/16» | |||
1» | 55.60 | 13/8» | 38.1 | ||
11/8» | 60.33 | 114.3 | 19/16» |
Λεπτή σύζευξη τρυπών
Μέγεθος (μέσα) | Σύζευξη O.D W (χιλ.) (+0.13, - 0.25) |
Μήκος Λ (χιλ.) (+1.57, - 0.00) |
Thread Δ. (μέσα) | Μήκος του τετραγώνου γαλλικών κλειδιών (χιλ.) |
Σκληρότητα (HRA) |
5/8» | 31.75 | 101.6 | 15/16» | 31.8 | 56-62 |
3/4» | 38.10 | 11/16» | |||
7/8» | 41.30 | 13/16» | |||
1» | 50.80 | 13/8» | 38.1 |
Πλήρης - υπο--σύζευξη μεγέθους
Μέγεθος (μέσα) | Σύζευξη O.D W (χιλ.) (+0.13, - 0.25) |
Μήκος Λ (χιλ.) (+1.57, - 0.00) |
Μικρό End Thread Δ. | Μεγάλο τέλος Thread Δ. | Σκληρότητα (HRA) |
5/8» - 3/4» | 41.28 | 101.6 | 15/16» | 11/16» | 56-62 |
3/4» - 7/8» | 46.00 | 11/16» | 13/16» | ||
7/8» - 1» | 55.60 | 114.3 | 13/16» | 13/8» | |
1» - 11/8» | 60.33 | 127.0 | 13/8» | 19/16» |
Λεπτή υπο--σύζευξη τρυπών
Μέγεθος (μέσα) | Σύζευξη O.D W (χιλ.) (+0.13, - 0.25) |
Μήκος Λ (χιλ.) (+1.57, - 0.00) |
Μικρό End Thread Δ. | Μεγάλο τέλος Thread Δ. | Σκληρότητα (HRA) |
5/8» - 3/4» | 38.10 | 101.6 | 15/16» | 11/16» | 56-62 |
3/4» - 7/8» | 41.30 | 11/16» | 13/16» | ||
7/8» - 1» | 50.80 | 114.3 | 13/16» | 13/8» |
Πλήρης - γυαλισμένη μέγεθος σύνδεση
Μέγεθος (μέσα) | Σύζευξη O.D W (χιλ.) (+0.13, - 0.25) |
Μήκος Λ (χιλ.) (+1.57, - 0.00) |
Thread Δ. (μέσα) | Εξαφανιστείτε κώνος | Σκληρότητα (HRA) |
5/8» | 38.10 | 101.6 | 15/16» | 9O | 56-62 |
3/4» | 41.28 | 11/16» | |||
7/8» | 46.00 | 13/16» | |||
1» | 55.60 | 13/8» | |||
11/8» | 60.33 | 114.3 | 19/16» |
Λεπτή γυαλισμένη τρύπα σύνδεση
Μέγεθος (μέσα) | Σύζευξη O.D W (χιλ.) (+0.13, - 0.25) |
Μήκος Λ (χιλ.) (+1.57, - 0.00) |
Thread Δ. (μέσα) | Εξαφανιστείτε κώνος | Σκληρότητα (HRA) |
5/8» | 31.75 | 101.6 | 15/16» | 9O | 56-62 |
3/4» | 38.10 | 11/16» | |||
7/8» | 41.30 | 13/16» | |||
1» | 50.80 | 13/8» |
Συνδέοντας μηχανικές ιδιότητες
Εκτατή δύναμη Rm (MPA) | Δύναμη Rel παραγωγής (MPA) | Ποσοστό Α επιμήκυνσης (%) | Ποσοστό μείωσης της περιοχής Ζ (%) |
≥655 | ≥405 | ≥16 | ≥48 |
