API 17 1/2» Tricone μπιτ IADC637 για τη διάτρηση πετρελαιοπηγών, διάτρηση φρεατίων νερού

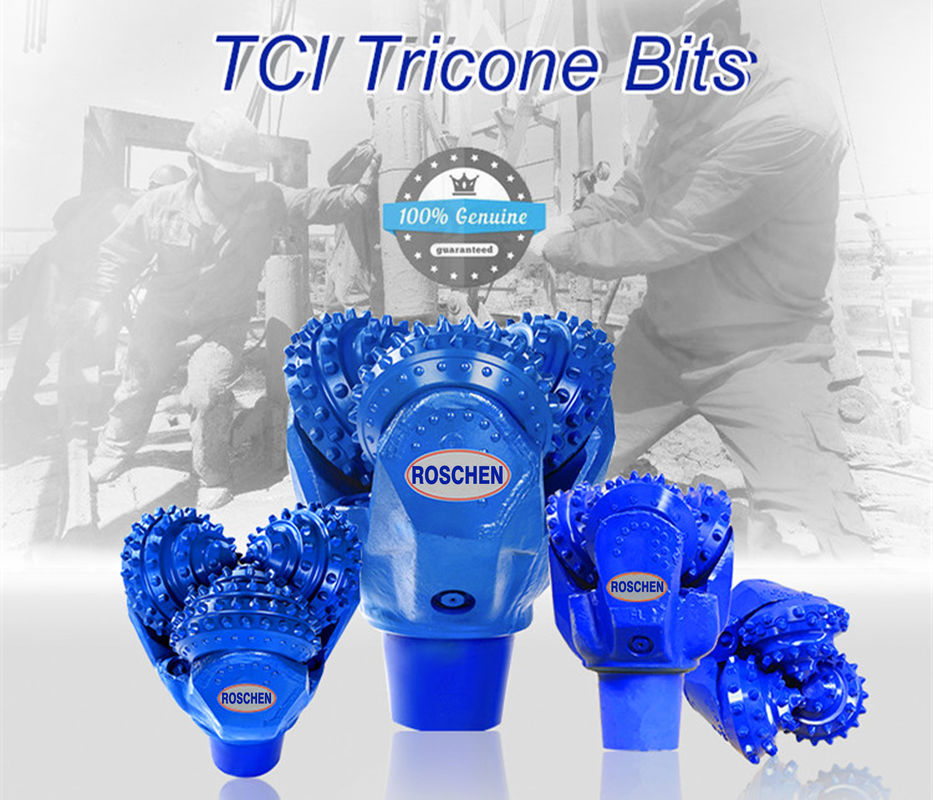

Το Tricone κομμάτι κώνων κυλίνδρων είναι το ευρύτατα χρησιμοποιημένο κομμάτι διατρήσεων. Όταν το κομμάτι κώνων κυλίνδρων λειτουργεί, τα τέμνοντα δόντια διαδοχικά έρχονται σε επαφή με το κατώτατο σημείο καλά, η σπάζοντας ροπή βράχου είναι μικρή, η περιοχή επαφών μεταξύ των τεμνόντων δοντιών και του κατώτατου σημείου είναι καλά μικρή, η συγκεκριμένη πίεση είναι υψηλή, και είναι εύκολο να φάει στο σχηματισμό το συνολικό μήκος της λειτουργώντας άκρης είναι μεγάλο, έτσι η ένδυση είναι σχετικά μειωμένη. Τα κομμάτια κώνων μπορούν να προσαρμοστούν σε ποικίλους σχηματισμούς από μαλακό σκληρά.
Τα tricone κομμάτια μας χρησιμοποιούνται κυρίως στην πετρελαιοπηγή, φρεάτιο νερού, γεωθερμική εφαρμοσμένη μηχανική καλά διάτρυσης. Τα κομμάτια διατρήσεων Roschen σχεδιάζονται και κατασκευάζονται σύμφωνα με τα πρότυπα API & του ISO που τα χαρακτηριστικά είναι μακράς διαρκείας, υψηλή αποδοτικότητα διατρήσεων και χαμηλό κόστος λειτουργίας. Μπορούμε να παραγάγουμε τα μεγέθη κομματιών που κυμαίνονται από 2 7/8» σε 26 " και μπορούν να εφαρμοστούν στους διαφορετικούς σχηματισμούς από μαλακό πολύ σκληρά.
API 17 1/2» IADC 637 Tricone κομμάτι τρυπανιών για τη διάτρηση φρεατίων νερού | |
Διάμετρος | 17 1/2» = 444.5mm |
Πρότυπο | HA637G |
Νήμα καρφιτσών | Κανονισμός API. 7 5/8» |
Ακαθάριστος ζυγίστε/βάρος δικτύου | 260/280 κλ |
Μέγεθος συσκευασίας | 500X500X650 χιλ. |
Πρότυπα προϊόντων | ΠΡΟΔΙΑΓΡΑΦΉ 7-1 API |
Ρουλεμάν | Σφραγισμένο O-Ring ρουλεμάν περιοδικών |
Κανονικό WOB | 0.7~1.2 KN/MM |
Περιστροφική ταχύτητα | 70~40 περιστροφές/λεπτό |
Τέμνουσα δομή | Οι μεγάλες συμφωνίες σεσουλών ακτίνας στην εσωτερική σειρά, σφαιρικές συμφωνίες στην εξωτερική σειρά, και μια σειρά trimmers προστίθενται μεταξύ της σειράς διαμετρημάτων και της σειράς τακουνιών. |
Σχηματισμός διάτρυσης | Ημίσκληρος με την υψηλή συμπιεστική δύναμη και το υψηλό abrasiveness, όπως ο ασβεστόλιθος, ο δολομίτης, ο ψαμμίτης και chert, κ.λπ. |
Ανοχή Tricone κομματιών εμπορικών σημάτων API ROSCHEN | ||
Εξωτερική διάμετρος του Tricone κομματιού | Εξωτερική ανοχή διαμέτρων | |
3 3/8 ~ 13 3/4 ίντσα | 0 (1/32) ίντσα ~ 0,0313 | 0 ~ 0,79 χιλ. |
14 ~ 17 1/2 ίντσα | 0 (1/16) ίντσα ~ 0,0625 | 0 ~ 1,57 χιλ. |
17 5/8 ~ 26 ίντσα | 0 (1/16) ίντσα ~ 0,0625 | 0 ~ 2,38 χιλ. |
Μεγέθη ακροφυσίων εμπορικών σημάτων ROSCHEN του Tricone κομματιού | |||||
Κώδικας των ακροφυσίων | Διάμετρος Tricone κομματιών | O.D.of ακροφύσια | Μήκος των ακροφυσίων | Εσωτερικό Dia. από τα ακροφύσια | |
ίντσα | χιλ. | χιλ. | χιλ. | χιλ. | |
S 0 | 3 5/8 ~ 4 | 92.1 ~ 101,6 | 18.12 | 15.96 | 6 ~ 14 |
S 1 | 4 1/8 ~ 5 3/4 | 104.78 ~ 146,1 | 20.3 | 17.48 | 6 ~ 14 |
S 2 | 5 7/8 ~ 7 3/8 | 149.2 ~ 187,3 | 23.5 | 19.05 | 6 ~ 16 |
S 3 | 7 1/8 ~ 8 1/4 | 190.5 ~ 209,6 | 29.74 | 20.62 | 6 ~ 22 |
S 4 | 8 3/8 ~ 14 5/8 | 212.7 ~ 371,5 | 32.89 | 26.97 | 6 ~ 22 |
S 5 | 14 3/4 ~ 26 | 374.6 ~ 660,4 | 40.84 | 26.97 | 6 ~ 22 |
SC2 | 8 3/8 ~ 11 | 212.7 ~ 279,4 | 23.5 | 26 | 6 ~ 14 |
SC4 | 11 5/8 ~ 17 1/2 | 295.3 ~ 444,5 | 32.89 | 35.32 | 6 ~ 22 |
