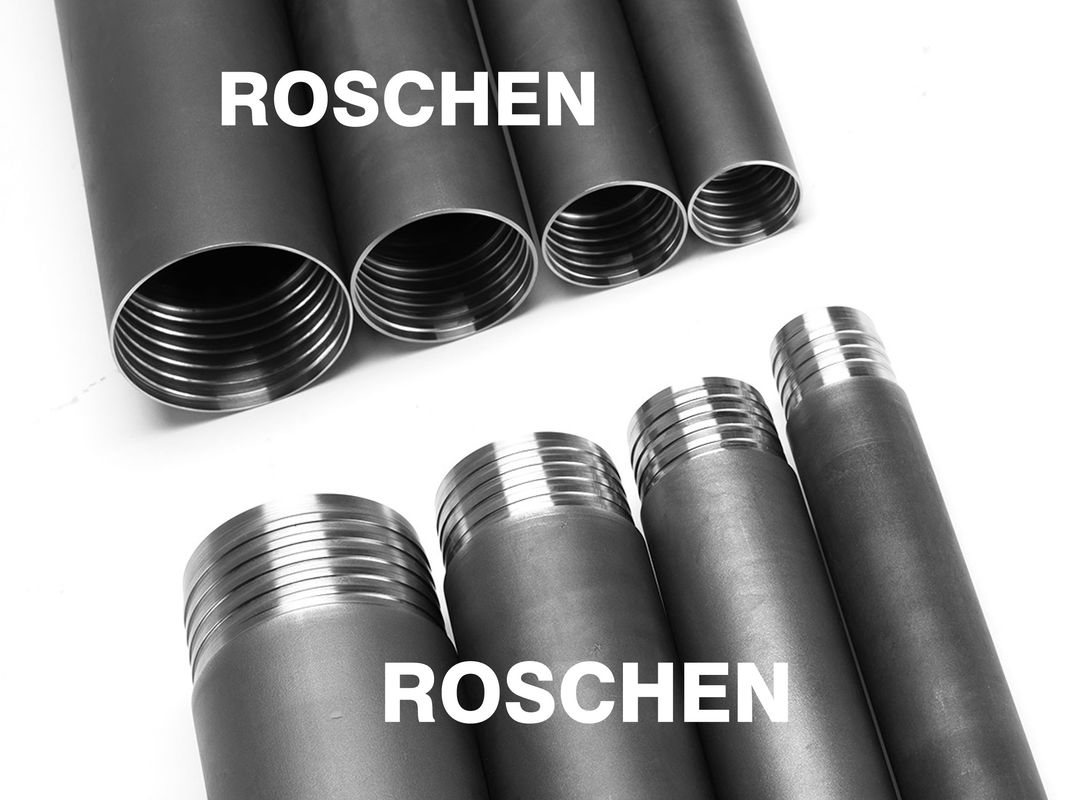

Εξωτερικός σωλήνας βαρελιών πυρήνων τρυπών HQ πλήρης με την πλήρη επένδυση χρωμίου 3 μέτρο μακροχρόνια
Ο γενικός όρος για την ολόκληρη στήλη σωλήνων τρυπανιών και τις ενώσεις του που χρησιμοποιούνται στη γεώτρηση κατά τη διάρκεια της τρυπώντας με τρυπάνι κατασκευής (αποκλείοντας το περίβλημα για την προστασία της τρύπας). Το εργαλείο διατρήσεων αποτελείται από έναν ενεργό σωλήνα τρυπανιών, έναν σωλήνα τρυπανιών, έναν σωλήνα πυρήνων, ένα κατώτατο γλύφανο και ένα κομμάτι τρυπανιών, και ένα περιλαίμιο σωλήνων ή τρυπανιών ιζηματογένεσης προστίθεται στο ανώτερο μέρος του σωλήνα πυρήνων εάν είναι απαραίτητο. Η λειτουργία του εργαλείου διατρήσεων είναι κυρίως να μεταφερθεί η πίεση κομματιών και η περιστροφική ροπή στο κομμάτι κατά τη διάρκεια της διαδικασίας το βράχο με τρυπάνι, και να μεταφερθεί το τρυπώντας ξεπλένοντας ρευστό στο κατώτατο σημείο της τρύπας για να συλλέξει τον πυρήνα βράχου.
Τα διάφορα συστατικά του εργαλείου διατρήσεων πυρήνων barel αποτελούνται από τους υψηλής ποιότητας χωρίς συγκόλληση σωλήνες χάλυβα με τις άριστες φυσικές και μηχανικές ιδιότητες για να αντισταθούν το εναλλασσόμενο φορτίο, κούραση και η ένδυση το ίδιο του εργαλείου διατρήσεων κατά τη διάρκεια της διάτρυσης επεξεργάζεται. Όσο βαθύτερη η τρύπα, τόσο υψηλότερες οι απαιτήσεις απόδοσης του εργαλείου διατρήσεων. Μετά από μια ορισμένη περίοδο εργασίας, το εργαλείο διατρήσεων θα απορριφθεί λόγω της ένδυσης και της διάβρωσης.
Τα εργαλεία διατρήσεων βαρελιών πυρήνων αποτελούνται συνήθως από τον υψηλής ποιότητας χάλυβα κραμάτων ή το low-alloy χάλυβα, και είναι κατάλληλα υποβαλλόμενα σε θερμοθεραπεία για να βελτιώσουν την απόδοσή τους. Η Κίνα έχει χρησιμοποιήσει επιτυχώς τους σωλήνες χάλυβα κραμάτων που περιλαμβάνουν το μαγγάνιο, το ταντάλιο, το βανάδιο, το τιτάνιο, το πυρίτιο, το βόριο και άλλα στοιχεία για να κατασκευάσει τα εργαλεία διατρήσεων. Μετά από την κατάλληλη θερμική επεξεργασία, η απόδοση καλύπτει τις απαιτήσεις των εθνικών προτύπων «GB3423-82».
| Προδιαγραφές κομματιών πυρήνων διαμαντιών καλωδιώσεων | ||
| ΜΕΓΕΘΟΣ | ΠΥΡΗΝΑΣ Ø | ΤΡΥΠΑ Ø |
| AQTK | 35,5 χιλ. (1-3/8 μέσα) | 48 χιλ. (1-7/8 μέσα) |
| BQ | 36,4 χιλ. (1-7/16 μέσα) | 60 χιλ. (2-3/8 μέσα) |
| BQTK | 40,7 χιλ. (1-5/8 μέσα) | 60 χιλ. (2-3/8 μέσα) |
| NQ | 47,6 χιλ. (1-7/8 μέσα) | 75,7 χιλ. (3 μέσα) |
| NQTK (NQ2») | 50,6 χιλ. (2 μέσα) | 75,7 χιλ. (3 μέσα) |
| NQ3 | 45 χιλ. (1-3/8 μέσα) | 75,7 χιλ. (3 μέσα) |
| HQ | 63,5 χιλ. (2-1/2 μέσα) | 96 χιλ. (3-3/8 μέσα) |
| HQ3 | 61,1 χιλ. (2-3/8 μέσα) | 96 χιλ. (3-3/8 μέσα) |
| PQ3 | 85 χιλ. (3-3/8 μέσα) | 122,6 χιλ. (4-7/8 μέσα) |
| PQ3 | 83 χιλ. (3-1/4 μέσα) | 122,6 χιλ. (4-7/8 μέσα) |
| Κομμάτια πυρήνων διαμαντιών καλωδιώσεων, metricl γονιμοποιημένες διαμάντι προδιαγραφές κομματιών τρυπανιών | |
| Σειρά του «Q»: | AQ, BQ, NQ, HQ, PQ/AQTK, BQTK, BQ3, NQ2, NQ3, NQTT, HQ3, HQTT, PQ3, PQTT |
| Κομμάτια πυρήνων α-μετρητών: | AQ, AQ-RSG, AWG (ΤΣΕΚΟΎΡΙ), AWM, AWT, LTK48 |
| Κομμάτια πυρήνων β-μετρητών: | BQ, BQ-RSG, BQ-2,400, BQ3, BWG (BX), BWM, BWT, LTK60, TBW |
| Κομμάτια πυρήνων ν-μετρητών: | NQ, NQ-RSG, NQ-3,032, NQ2, NQ2-RSG, NQ3/NQTT, NQ3-RSG, NQ3-3.032, NMLC, NWG (NX), NWM, NWT, TNW, |
| Κομμάτια πυρήνων χ-μετρητών: | HQ, HQ-rsg, HQ-3,830, HQ-3,895, HQ3/HQTT, hq3-rsg, HQ3-3.895, HMLC, HWF-πολύ, HWF-κοντό, HWG (HX), HWT |
| Κομμάτια πυρήνων π-μετρητών: | PQ, PQ3, PWF-πολύ, PWF-απότομα |
| Κομμάτια πυρήνων s-μετρητών: | SWF-πολύ, SWF-απότομα |
| Κομμάτια πυρήνων u-μετρητών: | UWF-πολύ, UWF-απότομα |
| Κομμάτια πυρήνων ζ-μετρητών: | ZWF-πολύ, ZWF-απότομα |
| Σειρά Τ: | T36, T46, T56, T66, T76, T86, T101 |
| TT σειρά: | TT46, TT56, TT66, TT76, TT86, TT101 |
| Σειρά T2: | T2 46, T2 56, T2 66, T2 76, T2 86, T2 101 |
| Μετρικά κομμάτια πυρήνων σειράς φυματίωσης: | TB36, TB46, TB56, TB66, TB76, TB86, TB101 |
| T6 μετρικά κομμάτια πυρήνων σειράς: | T6-76, T6-86, T6-101, T6-116, T6-131, T6-146 |
| T6S μετρικά κομμάτια πυρήνων σειράς: | T6S-76, T6S-86, T6S-101, T6S-116, T6S-131, T6S-146 |
| Κομμάτια (is03552-1) μετρικά πυρήνα σειράς Β: | B36, B46, B56, B66, B76, B86, B101, B116, B131, B146 |
| Όλα τα άλλα πρότυπα: | CDDA, DCDMA, Crealius, και μεγέθη του ISO. |
