Σωλήνας τρυπανιού διπλού τοιχώματος με σπείρωμα με σπείρωμα αντίστροφης κυκλοφορίας με πνευματική κίνηση
Εισαγωγή στο σφυρί αντίστροφης κυκλοφορίας
Η γεώτρηση RC αντίστροφης κυκλοφορίας χρησιμοποιεί σωλήνα τρυπανιού διπλού τοιχώματος με σπείρωμα και αέρα υψηλής πίεσης για την παροχή συνεχούς επιστροφής δειγμάτων σχηματισμού και νερού.Τα μοσχεύματα και τα νερά σχηματισμού δεν έχουν μολυνθεί με πρόσθετα γεωτρήσεων ούτε αναμιγνύονται με άλλο υλικό γεωτρήσεων.Η ταχύτητα ανόδου της οπής περίπου 70 ft/sec παρέχει αξιόπιστη καταγραφή νερού, ορυκτών ή στρωμάτων που φέρουν ρύπους.Δείγματα νερού αντιπροσωπευτικά συγκεκριμένων στρωμάτων μπορούν να μεταφερθούν με αεροπλάνο ή να παρασυρθούν στην επιφάνεια.
Λειτουργία σφυριού αντίστροφης κυκλοφορίας
1. Η γεώτρηση RC είναι πάνω από πέντε φορές ταχύτερη από τη γεώτρηση πυρήνα, ιδιαίτερα σε σκληρό βράχο και σχεδόν το μισό κόστος της παραδοσιακής γεώτρησης πυρήνα.
2. Τα σφυριά RC οδηγούνται πνευματικά από συμπιεστές και η κύρια λειτουργία ενός σφυριού και των κομματιών αντίστροφης κυκλοφορίας είναι η ίδια με ένα τυπικό σφυρί DTH.
3. Τα σφυριά και οι μύτες RC ακολουθούν τον σχεδιασμό υψηλής απόδοσης που σχετίζεται με τον παραδοσιακό εξοπλισμό DTH και επιστρέφουν το μη μολυσμένο δείγμα υψηλής ποιότητας.
Προδιαγραφές σφύρας αντίστροφης κυκλοφορίας
| Μέγεθος σφυριού | Σφυρί | Bit Shank | Κωδικός ROSCHEN | Εύρος οπών (mm) | Εξωτερική διάμετρος (mm) | Μήκος (χωρίς μπιτ) mm | Βάρος (ΒΔ) κιλά | Νήμα σύνδεσης | Εργασιακή πίεση |
| 3" | RE531 | RE531 | ROS RC 30 | 84-100 | 81 | 1069 | 29 | 3“ Remet | 1,0-3,0Mpa |
| 3" | RE035 | RE035 | ROS RC 35 | 84-105 | 85 | 1075 | 35 | 3“ Remet | 1,0-3,0Mpa |
| 4 1/2" | RE004 | RE004 | ROS RC 40 | 111-127 | 107 | 1252 | 52 | 3,5"-4" Remet 4" Metzke | 1,0-3,0Mpa |
| 4 1/2" | RE540 | RE540 | ROS RC 45 | 111-127 | 107 | 1252 | 52 | 3,5"-4" Remet 4" Metzke | 1,0-3,0Mpa |
| 5" | RE040 | RE040 | ROS RC 50 | 113-130 | 109,5 | 1191 | 57 | 3,5"-4" Remet 4" Metzke | 1,0-3,0Mpa |

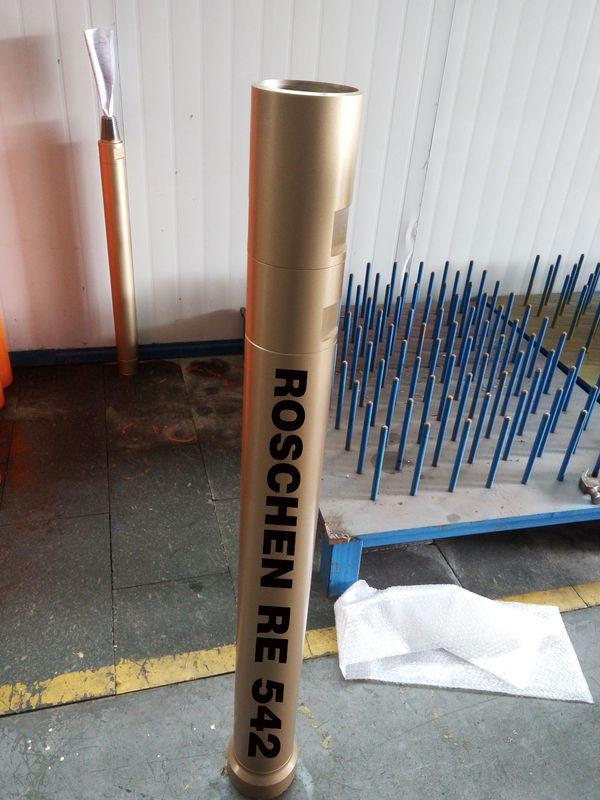

| 5" | RE542 | RE542 | ROS RC 50 | 113-130 | 109,5 | 1191 | 57 | 3,5"-4" Remet 4" Metzke | 1,0-3,0Mpa |
| 5" | RE543 | RE543 | ROS RC 50 | 120-135 | 116 | 1191 | 62 | 3,5"-4" Remet 4" Metzke | 1,0-3,0Mpa |
| 5" | RE545 | RE545 | ROS RC 50 | 122-135 | 117,5 | 1261 | 65 | 4"-4,5" Remet 4"-4,5" Metzke | 1,5-3,5Mpa |
| 5 1/2" | RE547 | RE547 | ROS RC 55 | 130-146 | 124,5 | 1270 | 71 | 4,5" Remet 4,5" Metzke | 1,5-3,5Mpa |
| 5 1/2" | RE052 | RE052 | ROS RC 55 | 130-146 | 124,5 | 1270 | 71 | 4,5 "Remet 4,5" Metzke | 1,5-3,5Mpa |
| 5 3/4" | RE054 | RE054 | ROS RC 55 | 130-146 | 124,5 | 1270 | 85 | 4,5" Remet 4,5" Metzke | 1,5-3,5Mpa |
| 5 3/4" | RE140 | RE140 | ROS RC 55 | 130-146 | 124,5 | 1270 | 85 | 4,5" Remet 4,5" Metzke | 1,5-3,5Mpa |
| 5" | PR40 | PR40 | ROS RC 50 | 124-142 | 120,5 | 1362 | 80,5 | 3,5"-4,5" Remet 3,5"-4,5" Metzke | 1,5-3,5Mpa |
| 5 1/2" | PR52 | PR52 | ROS RC 55 | 126-142 | 121 | 1227 | 68,5 | 4"-4,5" Remet 4"-4,5" Metzke | 1,5-3,5Mpa |
| 5 1/2" | PR52R | PR52/PR52R | ROS RC 55 | 130-146 | 124 | 1225 | 65 | 4"-4,5" Remet 4"-4,5" Metzke | 1,5-3,5Mpa |
| 5 1/2" | PR54 | PR54 | ROS RC 55 | 135-150 | 130 | 1294 | 84,5 | 4,5" Remet 4,5" Metzke | 1,5-3,5Mpa |
| 6" | MX5456 | MX5456 | ROS RC 60 | 136-150 | 132 | 1362 | 90 | 4,5" Remet 4,5" Metzke | 1,5-3,5Mpa |
| 6"~6 1/2" | RC62/RC62R | RC62/RC62R | ROS RC 65 | 152-190 | 146 | 1320 | 110 | Σαν αίτημα | 1,5-3,5Mpa |
| 8" | RC82/RC82R | RC82/RC82R | ROS RC 80 | 190-250 | 180 | 1395 | 185 | Σαν αίτημα | 1,5-3,5Mpa |
| 10" | RC100/RC100R | RC100/RC100R | ROS RC 100 | 250-370 | 240 | 1528 | 328 | Σαν αίτημα | 1,5-3,5Mpa |
| Σημειώσεις: | |||||||||
| Το νήμα Metzke, Remet είναι διαθέσιμο! | |||||||||
| Οποιοδήποτε ειδικό στέλεχος RC Hammer θα είναι διαθέσιμο κατόπιν αιτήματος. | |||||||||
Χρήση
