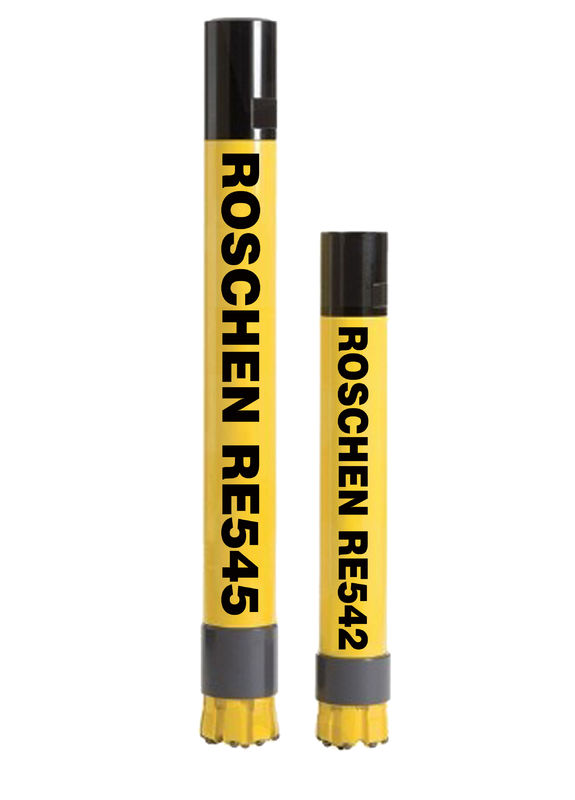

Υψηλής αντοχής 4 ιντσών RE545 με σφυρί αντίστροφης κυκλοφορίας διάτρηση ράβδου αντίστροφης κυκλοφορίας
RC Hammer DrillingΓρήγορες λεπτομέρειες
Εύρος Εφαρμογής: Γεωλογική εξερεύνηση, εξόρυξη μεταλλεύματος.
Αρχές σχεδίασης: Για να φτάσετε στο βάθος στόχου ακριβώς και να βελτιώσετε την παραγωγική απόδοση με χαμηλό κόστος, ανθεκτική χρήση.
Χαρακτηριστικά:
Dth Hammer DrillingΕισαγωγή
Η Αντίστροφη Κυκλοφορία χρησιμοποιείται σε προγράμματα γεώτρησης για την αρχική εξερεύνηση και επίσης για τον ορισμό των πόρων.Υπάρχουν δύο τύποι γεώτρησης RC.Το ένα είναι RC με σφυρί, που χρησιμοποιείται σε μέτριο και σκληρό βράχο που μπορεί να φτάσει σε βάθη έως και 800 μέτρα.Οι ράβδοι έχουν συνήθως διάμετρο 4" και 4 ½".
Η άλλη είναι η γεώτρηση Air Core που χρησιμοποιείται σε πιο μαλακό οξείδιο και αργιλικό έδαφος σε βάθη 100 m χρησιμοποιώντας Air Core & Vacuum Bits που έχουν σχεδιαστεί ειδικά για τον τύπο των συνθηκών εδάφους.Οι ράβδοι RC που χρησιμοποιούνται για διάτρηση Air Core είναι συνήθως 3" έως 3 ½".Η Roschen's έχει ευρεία εμπειρία στο σχεδιασμό και την κατασκευή εξοπλισμού γεώτρησης αέρα πυρήνα για να ταιριάζει σε μια ποικιλία συνθηκών εδάφους.
Η Roschen προσφέρει μια πλήρη σειρά υψηλής ποιότητας αντίστροφης κυκλοφορίας, ράβδους διάτρησης, σε μεγέθη από 3 1/2" έως 10 3/4" και με έναν αριθμό συνδέσεων σπειρώματος.Όλες οι ράβδοι αντίστροφης κυκλοφορίας κατασκευάζονται χρησιμοποιώντας τις πιο προηγμένες τεχνολογίες και έχουν σχεδιαστεί ειδικά για να παρέχουν υψηλή αντοχή, εξαιρετική αντοχή στη φθορά και μεγάλη διάρκεια ζωής.
Οι ράβδοι τρυπανιού RC, διπλού τοίχου κατασκευάζονται με μια εξωτερική ράβδο τρυπανιού και έναν εσωτερικό σωλήνα που βρίσκεται μέσα στη ράβδο.Όταν οι ράβδοι τρυπανιού συνδέονται μεταξύ τους, οι εσωτερικοί σωλήνες σφραγίζονται μεταξύ τους για να παρέχουν μια συνεχή διαδρομή για τα μοσχεύματα να ταξιδεύουν από την επιφάνεια του τρυπήματος στην επιφάνεια για συλλογή.
Αντίστροφη κυκλοφορίαΠαράμετροι διάτρησης με σφύρα
Αντίστροφης κυκλοφορίας (RC) Hammer Quick Reference | ||
Μέγεθος | Μοντέλο RC Hammer | Μοντέλο σφύρας ROSCHEN RC |
3" | Σφυρί RC RE035 | ROS RC 35 |
4-4 1/2" | Σφυρί RC RE004 | ROS RC 40 |
Σφυρί RC RE540 | ROS RC 45 | |
5" | Σφυρί RC RE040 | ROS RC 50 |
Σφυρί RC RE542 | ROS RC 50 | |
Σφυρί RC RE543 | ROS RC 50 | |
Σφυρί RC RE545 | ROS RC 50 | |
5-5 1/2" | Σφυρί RC RE052 | ROS RC 55 |
Σφυρί RC RE547 | ROS RC 55 | |
5 1/2-5 3/4" | Σφυρί RC RE054 | ROS RC 55 |
Σφυρί RC RE140 | ROS RC 55 |
ΠΡΟΔΙΑΓΡΑΦΕΣ ΡΑΒΔΟΥ ΔΡΑΠΑΝΙΟΥ ΑΝΤΙΣΤΡΟΦΗΣ ΚΥΚΛΟΦΟΡΙΑΣ | |||||||
Τύπος νήματος | Remet | Remet | Remet | Ο Μέτζκε | Ο Μέτζκε | Μήτρα | Μήτρα |
Ράβδος OD | 3 1/2" | 4" | 4 1/2" | 4" | 4 1/2" | 4" | 4 1/2" |
Εξωτερικός σωλήνας OD | 88,9 χλστ | 101,7 χλστ | 114,3 χλστ | 101,7 χλστ | 114,3 χλστ | 101,7 χλστ | 114,3 χλστ |
Ταυτότητα εξωτερικού σωλήνα | 81,8 χλστ | 94,6 χλστ | 107,2 χλστ | 94,6 χλστ | 107,2 χλστ | 94,6 χλστ | 107,2 χλστ |
Εξωτερικός σωλήνας WT | 5,3 χλστ | 7,1 χλστ | 7,1 χλστ | 7,1 χλστ | 7,1 χλστ | 7,1 χλστ | 7,1 χλστ |
Εσωτερικός σωλήνας OD | 38,1 χλστ | 50,8 χλστ | 63,5 χλστ | 50,8 χλστ | 63,5 χλστ | 50,8 χλστ | 63,5 χλστ |
Ταυτότητα εσωτερικού σωλήνα | 32,6 χλστ | 45,3 χλστ | 58 χιλιοστά | 45,3 χλστ | 58 χιλιοστά | 45,3 χλστ | 58 χιλιοστά |
Εσωτερικός σωλήνας WT | 5,5 χλστ | 5,5 χλστ | 5,5 χλστ | 5,5 χλστ | 5,5 χλστ | 5,5 χλστ | 5,5 χλστ |
Κλειδί επίπεδη | 90 χλστ | 90 χλστ | 90 χλστ | 90 χλστ | 90 χλστ | 90 χλστ | 90 χλστ |
Βάρος 3,0μ | 75 κιλά. | 75 κιλά. | 95 κιλά. | 75 κιλά. | 95 κιλά. | 75 κιλά. | 95 κιλά. |
Βάρος 6,0μ | 120 κιλά. | 150 κιλά. | 168 κιλά. | 150 κιλά. | 168 κιλά. | 150 κιλά. | 168 κιλά. |
Επικοινωνήστε με τον αντιπρόσωπο της Roschen για πρόσθετες λεπτομέρειες και για βοήθεια παραγγελιών.
Αντίστροφη κυκλοφορίαΣφυρί ΔιάτρησηΕφαρμογή
