Περιστροφικό σφυρί αντίστροφης κυκλοφορίας διάτρησης που χρησιμοποιείται για τη συλλογή δειγμάτων βράχου γρήγορα και αποτελεσματικά
Εισαγωγή στο σφυρί αντίστροφης κυκλοφορίας
ΕΡΓΑΛΕΙΑ ΑΠΟΔΟΣΗΣ ΑΝΤΙΣΤΡΟΦΗΣ ΚΥΚΛΟΦΟΡΙΑΣ
Η διάτρηση αντίστροφης κυκλοφορίας (RC) χρησιμοποιείται για τη συλλογή δειγμάτων πετρωμάτων γρήγορα και αποτελεσματικά χρησιμοποιώντας ένα μεγάλο περιστροφικό τρυπάνι και αεροσυμπιεστή.Ο υψηλότερος ρυθμός διείσδυσης και το χαμηλότερο κόστος ανά μέτρο γεώτρησης RC το καθιστούν ιδανικό για τη λήψη δειγμάτων ορυκτών στις πρώτες φάσεις ενός ερευνητικού έργου.
ΓΕΩΡΗΣΗ ΑΝΤΙΣΤΡΟΦΗΣ ΚΥΚΛΟΦΟΡΙΑΣ
Η γεώτρηση αντίστροφης κυκλοφορίας (RC) χρησιμοποιεί μια ράβδο διάτρησης διπλού τοιχώματος με ένα εργαλείο κοπής, συνήθως ένα πνευματικό παλινδρομικό σφυρί, για να δημιουργήσει μια οπή οπής σε σχηματισμό βράχου και για να ανακτήσει ροκανίδια και μοσχεύματα από το κάτω μέρος της οπής.Η αντίστροφη κυκλοφορία επιτυγχάνεται φυσώντας αέρα προς τα κάτω στις ράβδους στον δακτύλιο μεταξύ του εσωτερικού και του εξωτερικού σωλήνα, προκαλώντας διαφορική πίεση που δημιουργεί ανύψωση για μοσχεύματα που ταξιδεύουν στον εσωτερικό σωλήνα στην επιφάνεια.Η γεώτρηση RC έχει αποδειχθεί ως γρήγορο και οικονομικό μέσο συλλογής δειγμάτων ορυκτών και έχει αυξηθεί σε δημοτικότητα από την εισαγωγή της στη Γερμανία τη δεκαετία του 1960.
ΣΤΡΕΦΤΕΣ
Χρησιμοποιούνται είτε σε καθαρή γεώτρηση RC είτε σε συμβατικές μεθόδους Down The Hole (DTH), οι περιστρεφόμενοι στροφείς Roschen είναι μια οικονομικά αποδοτική εναλλακτική λύση σε σχέση με τη συμβατική λειτουργία περιστροφής πάνω και κάτω.και με ένα μόνο σετ συνδέσεων, παρέχουν πρόσθετα οφέλη ασφαλείας και χαμηλότερες απαιτήσεις συντήρησης.
ΣΧΟΡΔΟΣ ΤΡΥΠΑΝΙ RC
Το κορδόνι τρυπανιού RC έχει σχεδιαστεί για να παρέχει αέρα υψηλής πίεσης και μεγάλου όγκου στο εργαλείο κοπής στο κάτω μέρος της οπής διάτρησης.Μόλις επιλεγεί ένα γεωτρύπανο, τα υπόστρωμα και οι προσαρμογείς καθιστούν δυνατή τη σύνδεση ενός κορδονιού τρυπανιού στην κεφαλή του τρυπανιού, σε πολλούς διαφορετικούς συνδυασμούς ανάλογα με την επιλογή των εργαλείων που χρησιμοποιούνται.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΦΥΡΙΟΥ Αντίστροφης Κυκλοφορίας:
Ράβδοι διάτρησης αντίστροφης κυκλοφορίας
Η Roschen προσφέρει ράβδους διάτρησης με νήματα τύπου Faber, Matrix, Metzke και Remet για πλήρη συμβατότητα με όλα τα συστήματα.Ο στιβαρός σωλήνας διάτρησης παρέχει επαφή 360° από το εσωτερικό κολάρο του σωλήνα στον εξωτερικό σωλήνα και έχει σχεδιαστεί για να αντικαθίσταται εύκολα στο χωράφι, ελαχιστοποιώντας το δαπανηρό χρόνο διακοπής λειτουργίας.
Faber
Το νήμα τύπου Faber είναι ένα από τα αναγνωρισμένα τυπικά νήματα που χρησιμοποιούνται στη διάτρηση αντίστροφης κυκλοφορίας.Ο σωλήνας τρυπανιού τύπου Roschen Faber διαθέτει αρμούς εργαλείων υψηλής ποιότητας από κράμα με καρφίτσες που έχουν υποστεί θερμική επεξεργασία για ανώτερη αντοχή στη φθορά, μεσαία σώματα υψηλής ακρίβειας για μεγάλη διάρκεια ζωής και ευκολία συναρμολόγησης και εσωτερικά συγκροτήματα σωλήνων που μπορούν να αντικατασταθούν στο πεδίο.Το νήμα τύπου Faber χρησιμοποιεί σχέδιο τεσσάρων νημάτων ανά ίντσα.
Μήτρα
Το νήμα τύπου μήτρας είναι ένα άλλο αναγνωρισμένο πρότυπο στη διάτρηση RC.Ο σωλήνας τρυπανιού τύπου Roschen Matrix διαθέτει αρμούς εργαλείων υψηλής ποιότητας από κράμα με καρφίτσες που έχουν υποστεί θερμική επεξεργασία για ανώτερη αντοχή στη φθορά, μεσαία σώματα ακριβείας υψηλής αντοχής για μεγάλη διάρκεια ζωής και ευκολία συναρμολόγησης.Στη ράβδο τύπου Matrix, ο εσωτερικός σωλήνας μπορεί να στερεωθεί με σταθεροποιητές από καουτσούκ ή να αντικατασταθεί πεδίο με σταθεροποιητές χάλυβα.Ο σωλήνας RC τύπου μήτρας διαθέτει στεγανοποιητικούς δακτυλίους στεγανοποίησης στο τμήμα πείρου του συγκροτήματος εσωτερικού σωλήνα, παρέχοντας βέλτιστη στεγανοποίηση εσωτερικού σωλήνα και ροή αέρα.Το νήμα τύπου Matrix χρησιμοποιεί ένα πιο χοντρό, πιο ανθεκτικό σχέδιο τριών νημάτων ανά ίντσα.
Ο Μέτζκε
Το νήμα τύπου Metzke είναι ένα από τα αναγνωρισμένα τυπικά σπειρώματα που χρησιμοποιούνται στη διάτρηση αντίστροφης κυκλοφορίας.Ο σωλήνας τρυπανιού τύπου Roschen Metzke διαθέτει αρμούς εργαλείων υψηλής ποιότητας από κράμα με ακίδες θερμικής επεξεργασίας για ανώτερη αντοχή στη φθορά, ενδιάμεσα σώματα υψηλής ακρίβειας, για μεγάλη διάρκεια ζωής και ευκολία συναρμολόγησης και εσωτερικά συγκροτήματα σωλήνων με δυνατότητα αντικατάστασης πεδίου με ειδικές ενώσεις που προσφέρουν 360 μοίρες σταθεροποίηση με ελάχιστο περιορισμό ροής.Το νήμα τύπου Metzke χρησιμοποιεί σχέδιο τεσσάρων κλωστών ανά ίντσα και πιο στιβαρή επιφάνεια συναρμογής εργαλείων 90°.
Remet
Το νήμα τύπου Remet είναι ένα άλλο αναγνωρισμένο πρότυπο στη διάτρηση RC.Ο σωλήνας τρυπανιού τύπου Roschen Remet διαθέτει αρμούς εργαλείων υψηλής ποιότητας από κράμα με ακίδες θερμικής επεξεργασίας για ανώτερη αντοχή στη φθορά, μεσαία σώματα υψηλής ακρίβειας, για μεγάλη διάρκεια ζωής και ευκολία συναρμολόγησης και εσωτερικά συγκροτήματα σωλήνων με δυνατότητα αντικατάστασης πεδίου με ειδικές ενώσεις προσφέρουν σταθεροποίηση 360 μοιρών με ελάχιστο περιορισμό ροής.Ο σωλήνας RC τύπου Remet διαθέτει στεγανοποιητικούς δακτυλίους στεγανοποίησης στο τμήμα πείρου του συγκροτήματος εσωτερικού σωλήνα, παρέχοντας βέλτιστη στεγανοποίηση εσωτερικού σωλήνα και ροή αέρα.Το νήμα τύπου Remet χρησιμοποιεί ένα πιο χοντρό, πιο ανθεκτικό σχέδιο τριών κλωστών ανά ίντσα.
Παράμετροι σφύρας αντίστροφης κυκλοφορίας
| Προδιαγραφές ROSCHEN RC Hammers | |||||||||
| Μέγεθος σφυριού | Σφυρί | Bit Shank | Κωδικός ROSCHEN | Εύρος οπών (mm) | Εξωτερική διάμετρος (mm) | Μήκος (χωρίς μπιτ) mm | Βάρος (ΒΔ) κιλά | Νήμα σύνδεσης | Εργασιακή πίεση |
| 3" | RE531 | RE531 | ROS RC 30 | 84-100 | 81 | 1069 | 29 | 3“ Remet | 1,0-3,0Mpa |
| 3" | RE035 | RE035 | ROS RC 35 | 84-105 | 85 | 1075 | 35 | 3“ Remet | 1,0-3,0Mpa |
| 4 1/2" | RE004 | RE004 | ROS RC 40 | 111-127 | 107 | 1252 | 52 | 3,5"-4" Remet 4" Metzke | 1,0-3,0Mpa |
| 4 1/2" | RE540 | RE540 | ROS RC 45 | 111-127 | 107 | 1252 | 52 | 3,5"-4" Remet 4" Metzke | 1,0-3,0Mpa |
| 5" | RE040 | RE040 | ROS RC 50 | 113-130 | 109,5 | 1191 | 57 | 3,5"-4" Remet 4" Metzke | 1,0-3,0Mpa |
| 5" | RE542 | RE542 | ROS RC 50 | 113-130 | 109,5 | 1191 | 57 | 3,5"-4" Remet 4" Metzke | 1,0-3,0Mpa |
| 5" | RE543 | RE543 | ROS RC 50 | 120-135 | 116 | 1191 | 62 | 3,5"-4" Remet 4" Metzke | 1,0-3,0Mpa |
| 5" | RE545 | RE545 | ROS RC 50 | 122-135 | 117,5 | 1261 | 65 | 4"-4,5" Remet 4"-4,5" Metzke | 1,5-3,5Mpa |
| 5 1/2" | RE547 | RE547 | ROS RC 55 | 130-146 | 124,5 | 1270 | 71 | 4,5" Remet 4,5" Metzke | 1,5-3,5Mpa |
| 5 1/2" | RE052 | RE052 | ROS RC 55 | 130-146 | 124,5 | 1270 | 71 | 4,5" Remet 4,5" Metzke | 1,5-3,5Mpa |
| 5 3/4" | RE054 | RE054 | ROS RC 55 | 130-146 | 124,5 | 1270 | 85 | 4,5" Remet 4,5" Metzke | 1,5-3,5Mpa |
| 5 3/4" | RE140 | RE140 | ROS RC 55 | 130-146 | 124,5 | 1270 | 85 | 4,5" Remet 4,5" Metzke | 1,5-3,5Mpa |
| 5" | PR40 | PR40 | ROS RC 50 | 124-142 | 120,5 | 1362 | 80,5 | 3,5"-4,5" Remet 3,5"-4,5" Metzke | 1,5-3,5Mpa |
| 5 1/2" | PR52 | PR52 | ROS RC 55 | 126-142 | 121 | 1227 | 68,5 | 4"-4,5" Remet 4"-4,5" Metzke | 1,5-3,5Mpa |
| 5 1/2" | PR52R | PR52/PR52R | ROS RC 55 | 130-146 | 124 | 1225 | 65 | 4"-4,5" Remet 4"-4,5" Metzke | 1,5-3,5Mpa |

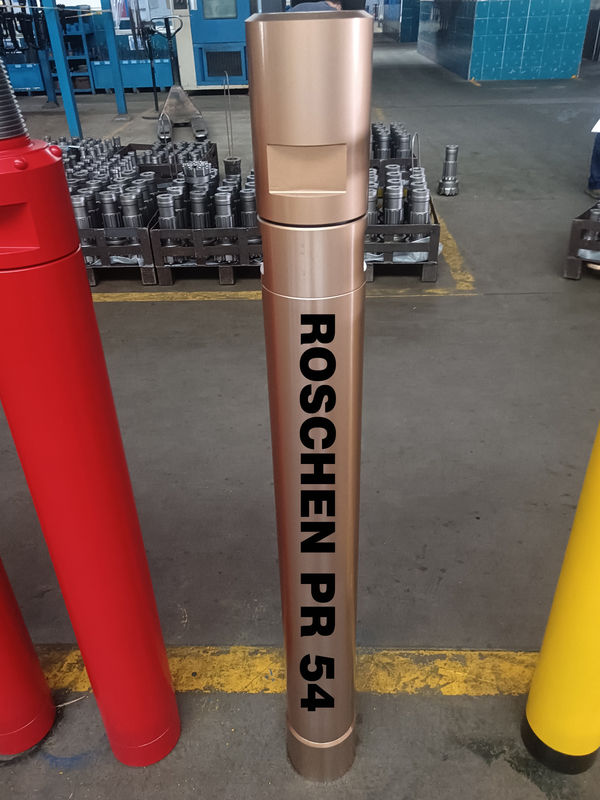

| 5 1/2" | PR54 | PR54 | ROS RC 55 | 135-150 | 130 | 1294 | 84,5 | 4,5" Remet 4,5" Metzke | 1,5-3,5Mpa |
| 6" | MX5456 | MX5456 | ROS RC 60 | 136-150 | 132 | 1362 | 90 | 4,5" Remet 4,5" Metzke | 1,5-3,5Mpa |
| 6"~6 1/2" | RC62/RC62R | RC62/RC62R | ROS RC 65 | 152-190 | 146 | 1320 | 110 | Σαν αίτημα | 1,5-3,5Mpa |
| 8" | RC82/RC82R | RC82/RC82R | ROS RC 80 | 190-250 | 180 | 1395 | 185 | Σαν αίτημα | 1,5-3,5Mpa |
| 10" | RC100/RC100R | RC100/RC100R | ROS RC 100 | 250-370 | 240 | 1528 | 328 | Σαν αίτημα | 1,5-3,5Mpa |
| Σημειώσεις: | |||||||||
| Το νήμα Metzke, Remet είναι διαθέσιμο! | |||||||||
| Οποιοδήποτε ειδικό στέλεχος RC Hammer θα είναι διαθέσιμο κατόπιν αιτήματος. | |||||||||
