Κάτω από το σφυρί τρυπών για τη μεταλλουργία, άνθρακας, διάτρυση χημικών, οικοδομικών υλικών
Κάτω από την περιγραφή σφυριών τρυπών:
Είναι ένα είδος υψηλού σφυριού πίεσης αέρα DTH χωρίς βαλβίδα ποδιών, το νεώτερο σχέδιό μας. Είναι επίσης ένα από τα πιό προηγμένα σφυριά DTH στον κόσμο.
Κάτω από τα πλεονεκτήματα σφυριών τρυπών:
1. Από το πρόβλημα του σπασίματος βαλβίδων ποδιών και της επέκτασης και της συστολής.
2. Πιό μικρή κατανάλωση ενέργειας και μεγαλύτερη συχνότητα αντίκτυπου. Η ταχύτητα διάτρυσης είναι 15%-30% υψηλότερο από αυτή με τη βαλβίδα ποδιών.
3. Απλή δομή, αξιόπιστα μέρη, μακράς διαρκείας, εύκολη και φτηνή συντήρηση.
4. Χαμηλότεροι αέρας και κατανάλωση πετρελαίου. Η κατανάλωση πετρελαίου είναι για 10% χαμηλότερο από αυτό με τη βαλβίδα ποδιών.
Κάτω από τις τεχνικές παραμέτρους σφυριών τρυπών
Μήκος (αποκλείστε το κομμάτι) | Βάρος (αποκλείστε το κομμάτι) | Εξωτερική διάμετρος | Κνήμη κομματιών | Σειρά τρυπών | Νήμα σύνδεσης | |
1102 χιλ. | 68,00 κλ | Φ125 χιλ. | RD55C DHD350Q | Φ135mm ~ Φ155mm | API 2 3/8» κανονισμός | |
API 3 1/2» κανονισμός | ||||||
Πίεση εργασίας | Ποσοστό αντίκτυπου σε 0,5 MPA | Συνιστώμενη περιστροφική ταχύτητα | Κατανάλωση αέρα | |||
1.0 MPA | 1.8 MPA | 2.4 MPA | ||||
1.0 ~ 2,5 MPA | 28 Hz | 20 ~ 35 περιστροφή/λεπτό | 8 μ ³ /min | 14 μ ³ /min | 19 μ ³ /min |
Προδιαγραφές σφυριών DTH | |||||||
Μέγεθος σφυριών | Κνήμη κομματιών | Κώδικας ROSCHEN | Νήμα σύνδεσης | Κατάλληλο κομμάτι | Πίεση εργασίας | Κατανάλωση αέρα | |
2» | BR2 | ROS 11 ROS 22 | RD50 κιβώτιο | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
1.0Mpa | 4m3/min | ||||||
1.4Mpa | 5m3/min | ||||||
3» | DHD3.5 | ROS 32 | API 2 3/8» κανονισμός | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
COP32/COP34 | |||||||
M30 | 1.5Mpa | 9m3/min | |||||
4» | DHD340 | ROS 34 | API 2 3/8» κανονισμός | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3/min | |||||
M40 | 2.4Mpa | 15m3/min | |||||
5» | DHD350 | ROS 52 ROS 54 | API 2 3/8 " Reg/API 3 1/2» κανονισμός | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3/min | |||||
M50 | 2.4Mpa | 23m3/min | |||||
6» | DHD360 | ROS 62 ROS 64 | API 3 1/2» κανονισμός | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3/min | |||||
M60 | 2.4Mpa | 28.5m3/min | |||||
8» | DHD380 | ROS 82 ROS 84 | API 4 1/2» κανονισμός | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3/min | |||||
SD8 | 2.4Mpa | 34m3/min | |||||
10» | SD10 | ROS 100 | API 6 5/8» κανονισμός | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
Numa100 | 1.8Mpa | 40m3/min | |||||
ROS 100 | 2.4Mpa | 55m3/min | |||||
12» | DHD1120 | ROS 120 | API 6 5/8» κανονισμός | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
SD12 | 1.8Mpa | 56m3/min | |||||
Numa120 | 2.4Mpa | 78m3/min | |||||
Σημειώσεις: Το Metzke, νήμα Remet είναι διαθέσιμο! |

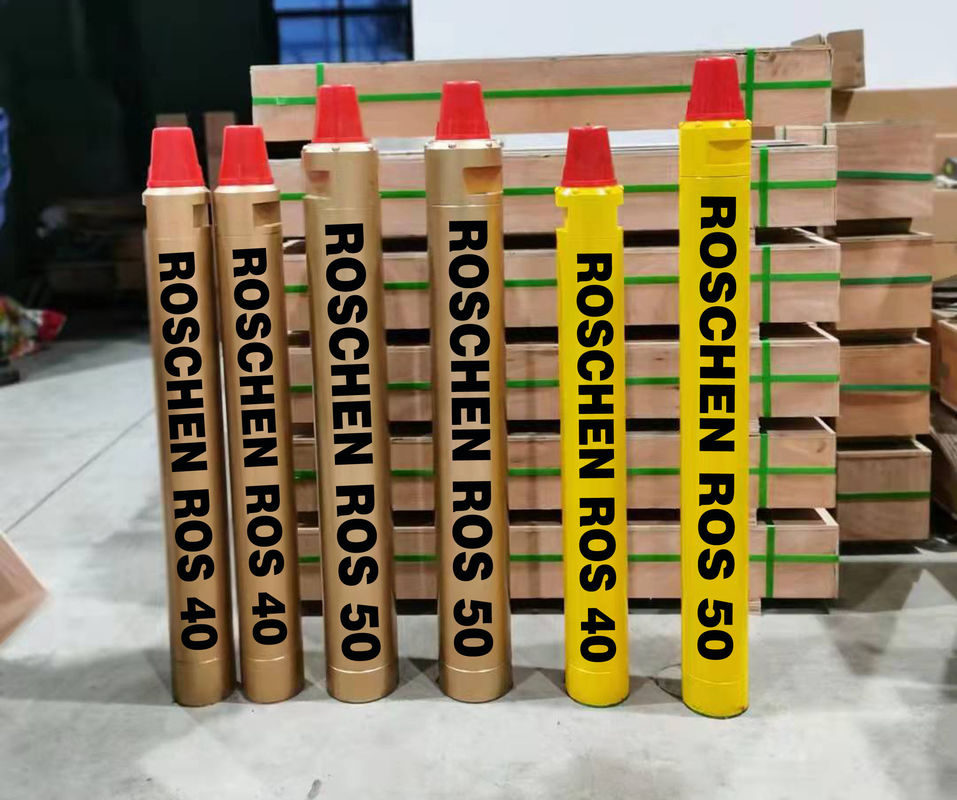

Κάτω από τις λεπτομέρειες σφυριών τρυπών
