Κάτω από το σφυρί τρυπανιών τρυπών/την εφαρμοσμένη μηχανική σηράγγων κάτω από τα εργαλεία τρυπών

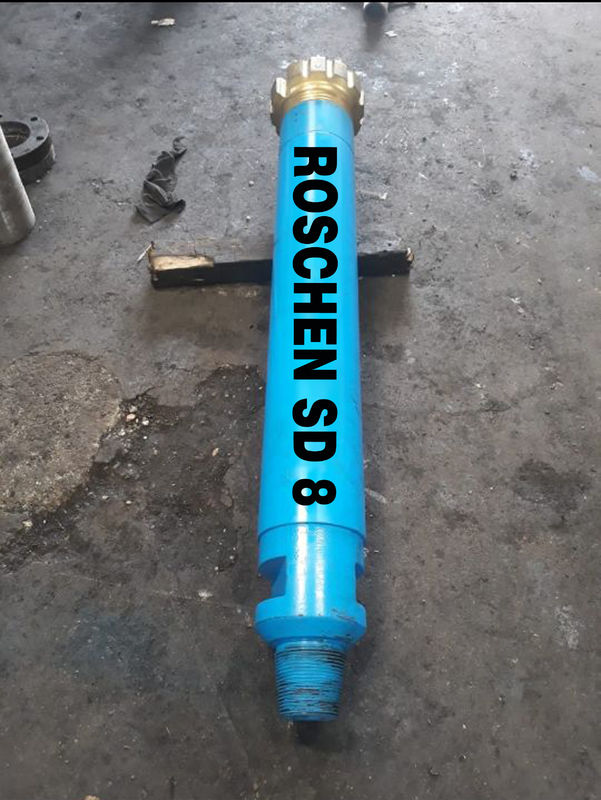

Κάτω από τη διάτρηση βράχου σφυριών σφυριών SD8 τρυπών/την εφαρμοσμένη μηχανική σηράγγων κάτω από τα εργαλεία τρυπών
Κάτω από την εισαγωγή σφυριών τρυπανιών τρυπών
Τα αντίστροφα τρυπώντας με τρυπάνι σφυριά κυκλοφορίας RC και τα κομμάτια τρυπανιών σφυριών παρέχουν τη σημαντική απόδοση μαζί με τη σημαντικές αξιοπιστία και την απλότητα. Τα αντίστροφα σφυριά κυκλοφορίας μας είναι κατάλληλα για οποιαδήποτε διαδικασία εξερεύνησης και ελέγχου βαθμού να λάβει ένα ακριβές δείγμα χωρίς τη μόλυνση. RC τα τρυπώντας με τρυπάνι σφυριά μπορούν στις περισσότερες περιπτώσεις να πραγματοποιήσουν τη συνεχή συλλογή δειγμάτων σε ένα μέρος του χρόνου απαραίτητου με τη συμβατική ή εκπυρήνωση καλωδιώσεων.
Κάτω από τις διαστάσεις προδιαγραφών σφυριών τρυπανιών τρυπών
| Τεχνικές προδιαγραφές σφυριών ROSCHEN DTH | |||||||
| Μέγεθος σφυριών | Κνήμη κομματιών | Κώδικας ROSCHEN | Νήμα σύνδεσης | Κατάλληλο κομμάτι | Πίεση εργασίας | Κατανάλωση αέρα | |
| 2» | BR2 | ROS 11 ROS 22 | RD50 κιβώτιο | ¢70¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
| 1.0Mpa | 4m3/min | ||||||
| 1.4Mpa | 5m3/min | ||||||
| 3» | DHD3.5 | ROS 32 | API 2 3/8» κανονισμός | ¢90¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
| COP32/COP34 | |||||||
| M30 | 1.5Mpa | 9m3/min | |||||
| 4» | DHD340 | ROS 34 | API 2 3/8» κανονισμός | ¢110¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
| COP44 | |||||||
| QL40 | |||||||
| SD4 | 1.8Mpa | 10m3/min | |||||
| M40 | 2.4Mpa | 15m3/min | |||||
| 5» | DHD350 | ROS 52 ROS 54 | API 2 3/8 " κανονισμός API 3 1/2» κανονισμός | ¢135¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
| COP54 | |||||||
| QL50 | |||||||
| SD5 | 1.8Mpa | 15m3/min | |||||
| M50 | 2.4Mpa | 23m3/min | |||||
| 6» | DHD360 | ROS 62 ROS 64 | API 3 1/2» κανονισμός | ¢155¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
| COP64 | |||||||
| QL60 | |||||||
| SD6 | 1.8Mpa | 20m3/min | |||||
| M60 | 2.4Mpa | 28.5m3/min | |||||
| 8» | DHD380 | ROS 82 ROS 84 | API 4 1/2» κανονισμός | ¢195¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
| COP84 | |||||||
| QL80 | 1.8Mpa | 26m3/min | |||||
| SD8 | 2.4Mpa | 34m3/min | |||||
| M80/M85 | |||||||
| 10» | SD10 | ROS 100 | API 6 5/8» κανονισμός | ¢254¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
| Numa100 | 1.8Mpa | 40m3/min | |||||
| ROS 100 | 2.4Mpa | 55m3/min | |||||
| 12» | DHD1120 | ROS 120 | API 6 5/8» κανονισμός | ¢305¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
| SD12 | 1.8Mpa | 56m3/min | |||||
| Numa 120 | 2.4Mpa | 78m3/min | |||||
| 15» | Numa 150 | ROS 150 | API 6 5/8 " κανονισμός | ¢530mm-¢660mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
| DHD1150 | 1.8Mpa | 56m3/min | |||||
| QL150 | 2.5Mpa | 78m3/min | |||||
| 18» | Numa 180 | ROS 180 | API 6 5/8 " κανονισμός | ¢600mm-¢860mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
| DHD1180 | 1.8Mpa | 56m3/min | |||||
| QL180 | 2.5Mpa | 78m3/min | |||||
| 24» | Numa 240 | ROS 240 | API 6 5/8 " κανονισμός | ¢775mm-1000mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
| QL 240 | 1.8Mpa | 56m3/min | |||||
| SD 24 | 2.5Mpa | 78m3/min | |||||
| Σημειώσεις: | |||||||
| Οποιοδήποτε αυλακώνω είναι διαθέσιμο | |||||||
| Το API, Metzke, Remet, νήμα Fabe είναι διαθέσιμο! | |||||||
| Οποιαδήποτε ειδική κνήμη τύπων του σφυριού DTH θα είναι διαθέσιμη από τα αιτήματα. | |||||||
| Προδιαγραφή σφυριών χαμηλότερης πίεσης DTH | |||||||
| Πρότυπο | Τρύπα τρυπανιών Dia. (χιλ.) | Περίβλημα OD (χιλ.) | Μήκος (χιλ.) | Βάρος (κλ) | Πίεση εργασίας (MPA) | Κατανάλωση αέρα (m3/min) | Συχνότητα αντίκτυπου (T/min) |
| σφυρί 65A DTH | Ø65-67 | 61 | 745 | 13 | 0.5-0.7 | 2.5 | ≥810 |
| σφυρί 70A DTH | Ø74-76 | 67 | 766 | 15 | 0.5-0.7 | 3 | ≥810 |
| σφυρί 80A DTH | Ø80-82 | 72 | 796 | 17 | 0.5-0.7 | 5.5 | ≥810 |
| Σφυρί 90 DTH | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 7 | ≥840 |
| σφυρί 90A DTH | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 6 | ≥840 |
| Σφυρί 900 DTH | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 5 | ≥700 |
| Σφυρί 930 DTH | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 6 | ≥700 |
| σφυρί 110A DTH | Ø110-120 | 98 | 838 | 36 | 0.5-0.7 | 11 | ≥840 |
| Σφυρί DHD340 DTH | Ø110-140 | 98 | 1045 | 39 | 1.2-2.0 | 3.5-15 | ≥1140 |
| Σφυρί DHD350 DTH | Ø135-155 | 122 | 1213 | 57 | 0.6-2.5 | 7.5-9 | ≥1140 |
| Σφυρί DHD360 DTH | Ø152-190 | 139 | 1300 | 98 | 0.6-2.5 | 10.5-19 | ≥1140 |
Κάτω από τις λεπτομέρειες σφυριών τρυπανιών τρυπών
CIR110A Downhole προφυλάξεις λειτουργίας σφυριών τρυπανιών:
1. Στους κανονικούς όρους διάτρυσης βράχου, το σφυρί συντηρείται και καθαρίζεται και συγκεντρώνεται εκ νέου κάθε 200 ώρες της λειτουργίας. Η διάτρυση των τρυπών ή του αποχωρισμού σκουριάς λάσπης εκτελείται κάθε 100 ώρες.
2. Η λίπανση του σφυριού επιτυγχάνεται μέσω της συσκευής λίπανσης στην κύρια μηχανή. Επομένως, είναι απαραίτητο να εξασφαλιστεί ότι τη συσκευή λίπανσης γεμίζουν με το πετρέλαιο πριν από την έναρξη κάθε μετατόπισης, και υπάρχει ακόμα ένα πλεόνασμα προτού να αρχίσει η επόμενη μετατόπιση. Το πετρέλαιο λιπαντικού ελαίου είναι Νο 20 το καλοκαίρι και Νο 5-10 μηχανικό πετρέλαιο μηχανικού πετρελαίου το χειμώνα. Προτού να εγκατασταθεί το σφυρί στο σωλήνα τρυπανιών, η βαλβίδα εξάτμισης χρησιμοποιείται για να αφαιρέσει τα συντρίμμια στο σωλήνα τρυπανιών και τον έλεγχο εάν υπάρχει πετρέλαιο στο σωλήνα τρυπανιών. Ελέγξτε τη συσκευή αντίκτυπου μετά από να συνδέσει.
3. Το σφυρί DTH και η ράβδος τρυπανιών δεν πρέπει να αντιστραφούν στην τρύπα για να αποτρέψουν τα ατυχήματα. Στο στάδιο της διάτρυσης κάτω από την τρύπα, εάν θέλετε να σταματήσετε με τρυπάνι, δεν πρέπει να σταματήσετε την παροχή αέρα στο σφυρί αμέσως. Πρέπει να ανυψώσετε το τρυπάνι και να το φυσήξετε, και να σταματήσετε το εφοδιασμό υγραερίου όταν δεν υπάρχει άλλοι βράχος και σκόνη βράχου στην τρύπα. , Σταματήστε έπειτα.
Καλωσορίστε για να ερευνήσετε, θα κάνουμε το καλύτερό μας για να παρέχουμε σε σας τις απαραίτητες πληροφορίες προϊόντων.
