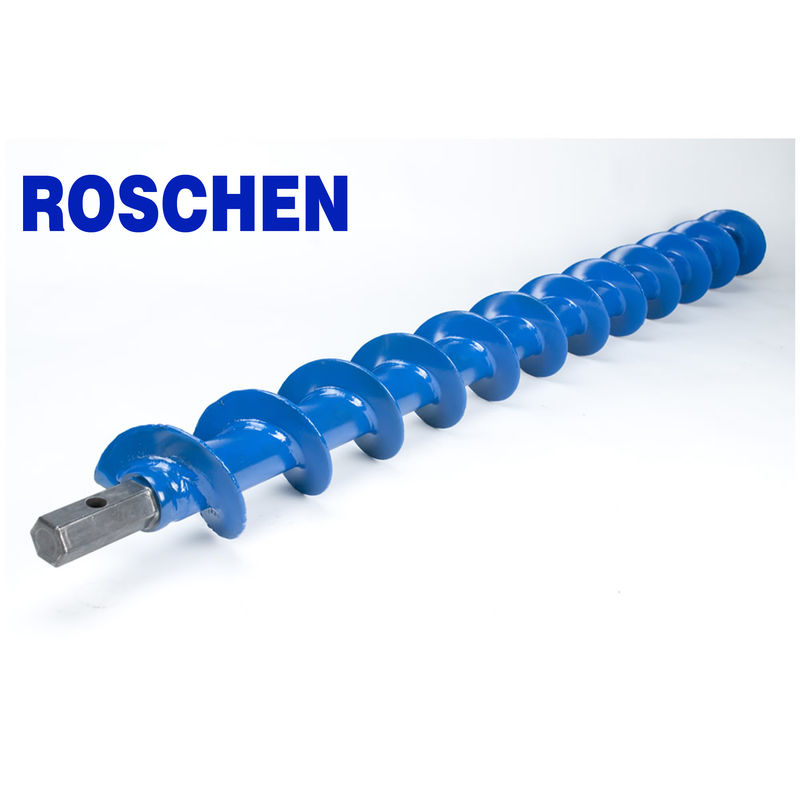

Στερεά τρυπάνια 3 ίντσα με την καρφίτσα κνημών δεκαεξαδικού και το κιβώτιο υποδοχών δεκαεξαδικού κάτω από το σκληρό επίστρωμα επιφάνειας για τη διάτρηση τρυπανιών
Στερεά τρυπάνια
Τα στερεά τρυπάνια έχουν μια κνήμη δεκαεξαδικού (καρφίτσα) επάνω και μια υποδοχή δεκαεξαδικού (κιβώτιο) κάτω. Το τυποποιημένο μήκος είναι 5 ′ με άλλα τμήματα μήκους διαθέσιμα. Όλο ROSCHEN έχτισε τα στερεά τρυπάνια έχει το σκληρό επίστρωμα επιφάνειας στην εξωτερική flighting άκρη. *Solid οι διάμετροι τρυπανιών υποδεικνύονται από τη διάμετρο τρυπών που κόβεται από το στερεό κεφάλι κοπτών τρυπανιών. Η πραγματική διάμετρος του τρυπανιού είναι μικρότερη έτσι τρυπανιών μεταβιβάζει τα μοσχεύματα και το κεφάλι κοπτών κάνει την εργασία. Δείτε τη στήλη «διαμέτρων τρυπανιών» ανωτέρω για την πραγματική διάμετρο του τρυπανιού.
Περιγραφή | Μέρος # | Δεκαεξαδικό | Πίσσα | Διάμετρος τρυπανιών | Λίβρες. | Κλ |
σωλήνας 1 11/16 κέντρου διαμέτρων ″ με την κνήμη 1 1/8 δεκαεξαδικού ″ | ||||||
μέγεθος 3 1/2 τρυπών ″ | RSA312118 | 1 1/8 ″ | 3 ″ | 3 7/16 ″ O.D | 35 | 15.9 |
μέγεθος 4 1/2 τρυπών ″ | RSA412118 | 1 1/8 ″ | 3 ″ | 4 ″ O.D | 39 | 17.7 |
μέγεθος τρυπών 5 ″ | RSA500118 | 1 1/8 ″ | 4 ″ | 4 1/2 ″ O.D. | 40 | 18.1 |
μέγεθος τρυπών 6 ″ | RSA600118 | 1 1/8 ″ | 5 ″ | 5 1/2 ″ O.D. | 43 | 19.5 |
σωλήνας 2 3/8 κέντρου διαμέτρων ″ με την κνήμη 1 5/8 δεκαεξαδικού ″ | ||||||
μέγεθος 4 1/2 τρυπών ″ | RSA412158 | 1 5/8 ″ | 3 ″ | 4 ″ O.D. | 48 | 21.8 |
μέγεθος τρυπών 5 ″ | RSA500158 | 1 5/8 ″ | 4 ″ | 4 1/2 ″ O.D. | 52 | 23.6 |
μέγεθος τρυπών 6 ″ | RSA600158 | 1 5/8 ″ | 5 ″ | 5 1/2 ″ O.D. | 53 | 24 |
μέγεθος τρυπών 7 ″ | RSA700158 | 1 5/8 ″ | 5 ″ | 6 ″ O.D. | 62 | 28.1 |
μέγεθος τρυπών 8 ″ | RSA800158 | 1 5/8 ″ | 7 ″ | 7 ″ O.D. | 63 | 28.6 |
σωλήνας 2 7/8 κέντρου διαμέτρων ″ με την κνήμη 1 5/8 δεκαεξαδικού ″ | ||||||
μέγεθος τρυπών 9 ″ | RSA900158 | 1 5/8 ″ | 7 ″ | 7 7/8 ″ O.D. | 77 | 34.9 |
μέγεθος τρυπών 10 ″ | RSA1000158 | 1 5/8 ″ | 8 ″ | 8 7/8 ″ O.D. | 87 | 39.5 |
10» μέγεθος τρυπών | RSA1000200 | 2» | 8» | 8 7/8» O.D. | 90 | 40.8 |
μέγεθος τρυπών 12 ″ | RSA1200158 | 1 5/8 ″ | 9 ″ | 10 ″ O.D. | 102 | 46.3 |
12» μέγεθος τρυπών | RSA1200200 | 2» | 9» | 10» O.D. | 105 | 47.6 |
