Αντίστροφη εγκατάσταση γεώτρησης διατρήσεων κυκλοφορίας (RC)
Γιατί οι ανάγκες αντιστρέφουν τη διάτρηση κυκλοφορίας;
. Κατά τη διάτρυση της τρύπας της διαμέτρου >250mm, η οποία η δακτυλιοειδής περιοχή μεταξύ του σωλήνα τρυπανιών και της εσωτερικής επιφάνειας της γεώτρησης είναι πολύ μεγάλη.
. Εάν χρησιμοποιώντας την άμεση μέθοδο διάτρυσης κυκλοφορίας, χρειάζεται τον πολύ ισχυρό συμπιεστή με την υψηλή ροή αέρα (ακόμη και 2 – 3 συμπιεστές) για να φτάσει αρκετή ταχύτητα ξεπλύματος κάτω από όλα τα μοσχεύματα από την τρύπα.
. Διαφορετικά, η κοπή θα μείνει στην τρύπα και κόλλησε τη διάτρηση. Επομένως μπορεί να κάνει να τρυπήσει τη διάτρυση πολύ δαπανηρή. Σε αυτήν την περίπτωση, η αντίστροφη διάτρηση κυκλοφορίας (διάτρηση RC) θα είναι η καλύτερη επιλογή.
Αντίστροφη αρχή κυκλοφορίας Roschen DTH:
. Είναι αντίθετο από την άμεση μέθοδο διάτρυσης κυκλοφορίας DTH.
. Ο αέρας πηγαίνει στο σφυρί μέσω της δακτυλιοειδούς περιοχής μεταξύ του εξωτερικού σωλήνα και του εσωτερικού σωλήνα και παίρνει τα μοσχεύματα από την τρύπα μέσω της περιοχής του εσωτερικού σωλήνα.
. Λόγω της μικρότερης δακτυλιοειδούς περιοχής και του εσωτερικού σωλήνα η περιοχή για τον αέρα πηγαίνει κατευθείαν, μπορεί να πάρει την πολύ υψηλή ταχύτητα ξεπλύματος με τη χαμηλή ροή αέρα από το συμπιεστή.
. Κατά αυτόν τον τρόπο, μπορεί να κερδίσει κόστος για με τρυπάνι
Παράδειγμα της αντίστροφης κυκλοφορίας συγκρινόμενο και των άμεσων μεθόδων κυκλοφορίας DTH:
1. Από τη ΣΥΝΕΧΗ διάτρηση:
2. Μέγεθος τρυπών: 300 χιλ.
3. Σωλήνας τρυπανιών Dia. 114 χιλ.
4. Δακτυλιοειδής περιοχή μεταξύ του σωλήνα και του τοίχου: 0,06 τετρ.μέτρα
5. Αναγκαία ταχύτητα ξεπλύματος: 20 m/s
6. Αναγκαία ροή αέρα: 72 m3/min.
7. Συμπέρασμα: χρειάζεται 2 αεροσυμπιεστές και καθένας με τη ροή αέρα 36 m3/min
8. Από τη διάτρηση RC
9. Μέγεθος τρυπών: 300 χιλ.
10. Διπλός σωλήνας τρυπανιών εξωτερικό Dia. 114 χιλ.
11. Διπλή εσωτερική διάμετρος σωλήνων τρυπανιών: 60 χιλ.
12. Δακτυλιοειδής περιοχή μεταξύ εσωτερικού και έξω του τοίχου του διπλού σωλήνα: 0,00324 τετρ.μέτρα
13. Αναγκαία ταχύτητα ξεπλύματος: 20 m/s
14. Αναγκαία ταχύτητα ξεπλύματος: 20 m/s
15. Αναγκαία ροή αέρα: 4 m3/min
. Συμπέρασμα: χρειάζεται μόνο τους αεροσυμπιεστές 1 με τη ροή αέρα 4 m3/min είναι αρκετά καλό
. Άνωθεν υπολογισμός, μπορούμε να δούμε αυτός από RC τρυπώντας με τρυπάνι αυτό χρειαζόμαστε την πολύ χαμηλότερη ροή αέρα και μπορούμε να κερδίσουμε κόστος για το συμπιεστή. Αυτό είναι λόγος για τον οποίο η αντίστροφη κυκλοφορία χρησιμοποιείται ευρέως στην τρυπώντας με τρυπάνι βιομηχανία γεωτρήσεων

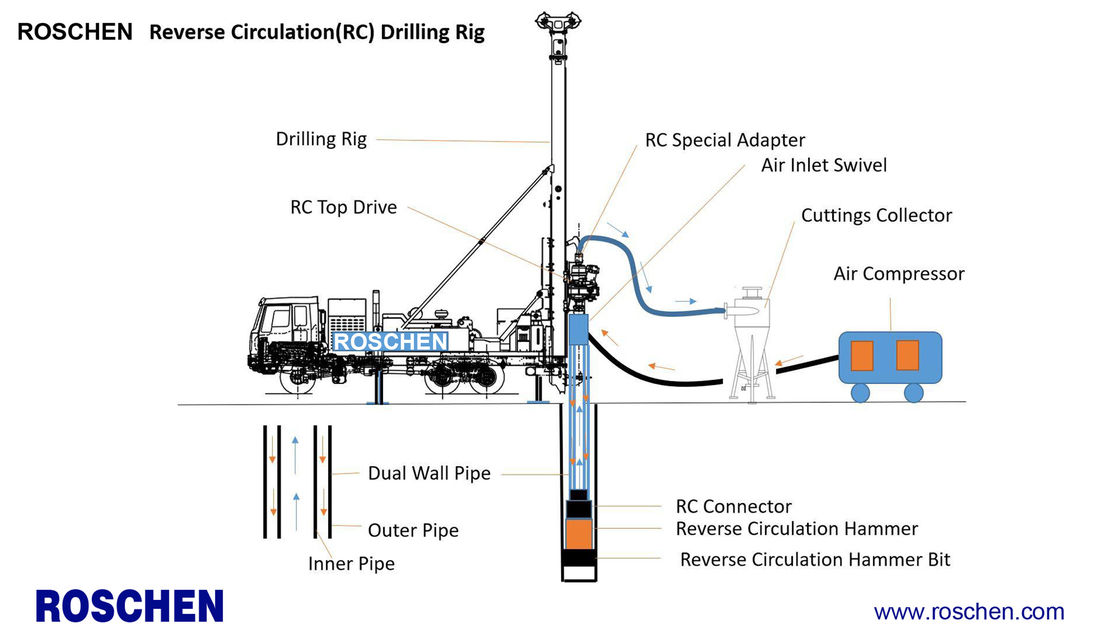

Αντίστροφα εξαρτήματα κυκλοφορίας τρυπανιών Roschen:
. RC εγκατάσταση γεώτρησης διατρήσεων
. Αεροσυμπιεστής
. Στροφέας κολπίσκων αέρα
. Διπλός σωλήνας τοίχων
. Ειδικός συνδετήρας RC
. RC σφυρί
. RC κομμάτι σφυριών
. Τέμνοντες συλλέκτες
