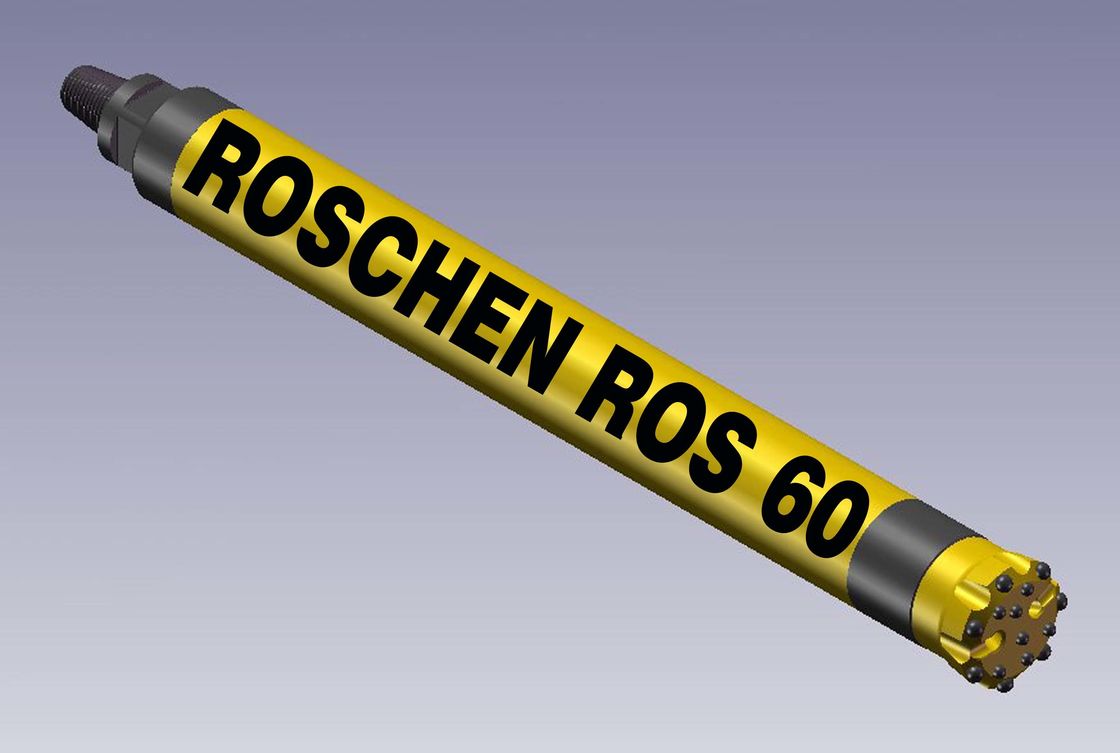

ΣΠΟΛΑ 54 Secoroc χρυσό σφυρί κάτω-ο-τρυπών για τη διάτρηση τρυπών φυσήματος
ROSCHEN είναι κατασκευαστής εργαλείων διατρήσεων βράχου, όπως για τα περιστροφικά εργαλεία διατρήσεων, έχουμε την πλήρη γραμμή παραγωγής του tricone κομματιού που είναι διαθέσιμα στο δόντι χάλυβα και το ένθετο καρβιδίου βολφραμίου, μέγεθος από 3 3/8» (85.7mm) σε 26» (660.4mm) για τη χρήση σε όλους τους σχηματισμούς, με οποιοδήποτε ρουλεμάν/τύπο σφραγίδων, και ένα ευρύ φάσμα των πρόσθετων χαρακτηριστικών γνωρισμάτων συνήθειας.
Τεχνικές προδιαγραφές σφυριών ROSCHEN DTH | |||||||
Μέγεθος σφυριών | Κνήμη κομματιών | Κώδικας ROSCHEN | Νήμα σύνδεσης | Κατάλληλο κομμάτι | Πίεση εργασίας | Κατανάλωση αέρα | |
2» | BR2 | ROS 11 ROS 22 | RD50 κιβώτιο | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
1.0Mpa | 4m3/min | ||||||
1.4Mpa | 5m3/min | ||||||
3» | DHD3.5 | ROS 32 | API 2 3/8» κανονισμός | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
COP32/COP34 | |||||||
M30 | 1.5Mpa | 9m3/min | |||||
4» | DHD340 | ROS 34 | API 2 3/8» κανονισμός | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3/min | |||||
M40 | 2.4Mpa | 15m3/min | |||||
5» | DHD350 | ROS 52 ROS 54 | API 2 3/8 " κανονισμός API 3 1/2» κανονισμός | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3/min | |||||
M50 | 2.4Mpa | 23m3/min | |||||
6» | DHD360 | ROS 62 ROS 64 | API 3 1/2» κανονισμός | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3/min | |||||
M60 | 2.4Mpa | 28.5m3/min | |||||
8» | DHD380 | ROS 82 ROS 84 | API 4 1/2» κανονισμός | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3/min | |||||
SD8 | 2.4Mpa | 34m3/min | |||||
M80/M85 | |||||||
10» | SD10 | ROS 100 | API 6 5/8» κανονισμός | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
Numa100 | 1.8Mpa | 40m3/min | |||||
ROS 100 | 2.4Mpa | 55m3/min | |||||
12» | DHD1120 | ROS 120 | API 6 5/8» κανονισμός | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
SD12 | 1.8Mpa | 56m3/min | |||||
Numa 120 | 2.4Mpa | 78m3/min | |||||
15» | Numa 150 | ROS 150 | API 6 5/8 " κανονισμός | ¢530mm-¢660mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
DHD1150 | 1.8Mpa | 56m3/min | |||||
QL150 | 2.5Mpa | 78m3/min | |||||
18» | Numa 180 | ROS 180 | API 6 5/8 " κανονισμός | ¢600mm-¢860mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
DHD1180 | 1.8Mpa | 56m3/min | |||||
QL180 | 2.5Mpa | 78m3/min | |||||
24» | Numa 240 | ROS 240 | API 6 5/8 " κανονισμός | ¢775mm-1000mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
QL 240 | 1.8Mpa | 56m3/min | |||||
SD 24 | 2.5Mpa | 78m3/min | |||||
Σημειώσεις: | |||||||
Οποιοδήποτε αυλακώνω είναι διαθέσιμο | |||||||
Το API, Metzke, Remet, νήμα Fabe είναι διαθέσιμο! | |||||||
Οποιαδήποτε ειδική κνήμη τύπων του σφυριού DTH θα είναι διαθέσιμη από τα αιτήματα. |
Τα Tricone κομμάτια τρυπανιών περιλαμβάνουν τα κομμάτια δοντιών χάλυβα (επίσης καλούμενων το αλεσμένο δόντι) και τα κομμάτια ενθέτων καρβιδίου βολφραμίου (TCI), κομμάτια TCI είναι ανθεκτικότερα από τους αυτούς δοντιών χάλυβα, αλλά φέρνουν ένα υψηλότερο κόστος στην κατασκευή. Και οι δύο αυτές οι δύο ομάδες Tricone κομματιών είναι διαθέσιμες με:
(1) ανοικτό ρουλεμάν ή σφραγισμένο ρουλεμάν
(2) ρουλεμάν κυλίνδρων ή ρουλεμάν τριβής (ρουλεμάν περιοδικών)
(3) διαμέτρημα που προστατεύεται ή μη-διαμέτρημα που προστατεύεται, κ.λπ.
Χαρακτηριστικά γνωρίσματα:
1. Η tricone οικονομικά ενεργή ζωή κομματιών κυλίνδρων χορηγεί το σχηματισμό διάτρυσης και την εγκατάσταση γεώτρησης διατρήσεων.
2. Σχηματισμός βράχου: Πολύ μαλακός με τη χαμηλή συμπιεστική δύναμη και την υψηλή δυνατότητα τρυπανιών, όπως ο σχιστόλιθος, ο άργιλος, ο ψαμμίτης και το συγκρότημα επιχειρήσεων, κ.λπ.
3. Ρουλεμάν περιοδικών. Σκληρή αντιμέτωπη επιφάνεια ρουλεμάν. Η εσωτερική τρύπα του κώνου είναι επαργυρωμένη. Η αντίσταση χωρητικότητας και σύλληψης φορτίων του ρουλεμάν βελτιώνεται πολύ.
4. Η σφραγίδα δαχτυλιδιών Ο αποτελείται από το ανθεκτικό και υψηλό διαποτισμένο buna-ν της περισσότερης ένδυσης - με το αυξανόμενο τμήμα σφραγίδων και την ακριβώς σχεδιασμένη φλάντζα ξελεπιάσματος στον κώνο η περιοχή σφράγισης έχει αυξήσει την αξιοπιστία της σφραγίδας.
5. Όλος ο λαστιχένιος αποζημιωτής χρησιμοποιείται που μπορεί να περιορίσει το διαφορικό πίεσης και να αποτρέψει το ρευστό διατρήσεων από την είσοδο του συστήματος λίπανσης και αυτό παρέχει στο φέρον σύστημα την καλή διαβεβαίωση της λίπανσης.
6. Στην υψηλή αντοχή και στην άριστη τέμνουσα δυνατότητα του κομματιού ενθέτων δίνεται το πλήρες παιχνίδι με να χρησιμοποιήσουν τις συμφωνίες καρβιδίου της υψηλής αντοχής και υψηλής ανθεκτικότητας σε σχέση με με τους βελτιστοποιημένους συμπαγείς αριθμούς και τις σειρές, του ύψους έκθεσης και των ειδικών διαμορφωμένων συμφωνιών. Για το κομμάτι θαλάμων χάλυβα, η επιφάνεια δοντιών βρίσκεται αντιμέτωπη σκληρά με το νέο τύπο της ένδυσης - ανθεκτικό υλικό και έτσι έχει επεκτείνει την οικονομικά ενεργή ζωή της τέμνουσας δομής ακόμα διατηρώντας υψηλό ROP.
ROSCHEN προσφέρει τα βαρέων καθηκόντων tricone κομμάτια κυλίνδρων για να ικανοποιήσει τις προσαρμοσμένες ανάγκες διάτρυσής σας. Έχουμε ταξινομήσει τα κομμάτια βασισμένα στη διάμετρό τους (ίχνος), τη Διεθνή Ένωση του αριθμού αναδόχου διατρήσεων (αριθμός IADC) και του αμερικανικού αριθμού βιομηχανίας πετρελαίου (αριθμός API). Ο αριθμός IADC ταξινομεί περαιτέρω τα tricone κομμάτια βασισμένα στο υλικό δοντιών της κατασκευής, καταλληλότητα για με τρυπάνι σε μαλακό, μέσος ή τη σκληρή ροκ και το φέροντα τύπο χρησιμοποιούμενους. ROSCHEN μπορεί να προσφέρει τα tricone κομμάτια για όλους τους πιθανούς συνδυασμούς αριθμού IADC.
