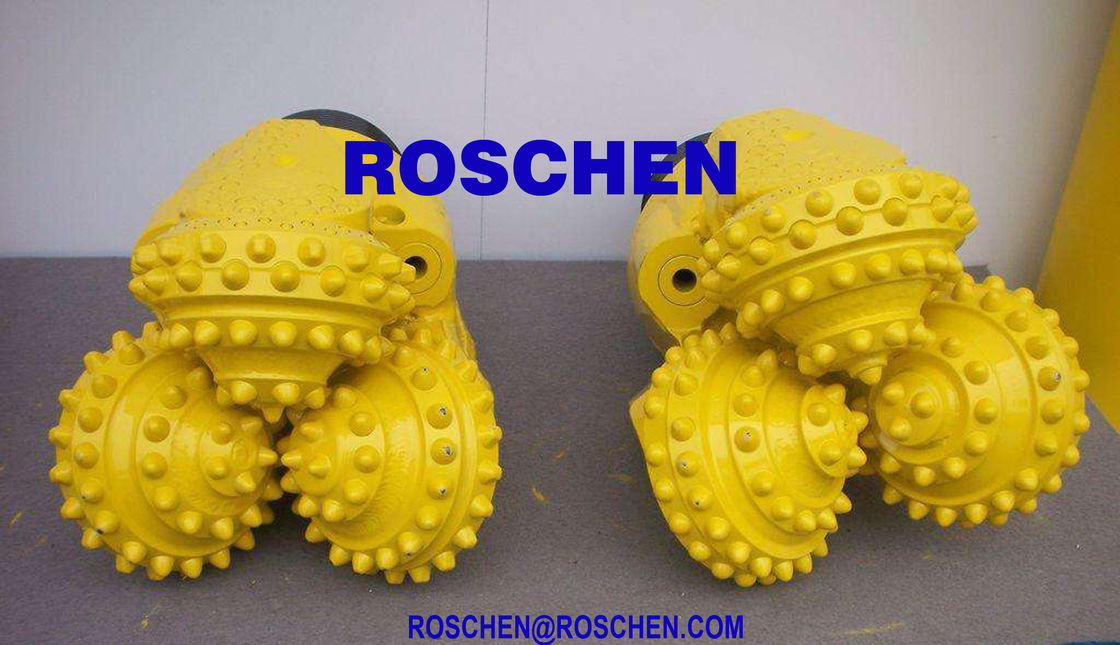

κομμάτι 12 1/4 σφραγισμένο ίντσα φέρον κυλίνδρων TCI Tricone για να εξαγάγει καλά να τρυπήσει με τρυπάνι
Σφραγισμένο φέρον κομμάτι κυλίνδρων TCI Tricone για να εξαγάγει καλά να τρυπήσει με τρυπάνι
Το Tricone κομμάτι, ή το αποκαλούμενο κομμάτι κυλίνδρων, είναι ένα ευρύτατα χρησιμοποιημένο περιστροφικό εργαλείο διατρήσεων για τη διάτρηση και τη μεταλλεία φρεατίων νερού, και εργαλείο διατρήσεων HDD (οριζόντια κατευθυντική διάτρηση). Τα τέμνοντα δόντια αγγίζουν διαδοχικά το κατώτατο σημείο του φρεατίου όταν λειτουργεί το κομμάτι κώνων, η βράχος-σπάζοντας ροπή είναι μικρή, η περιοχή επαφών μεταξύ των τεμνόντων δοντιών και του κατώτατου σημείου είναι καλά μικρή, η πίεση είναι υψηλότερη, και είναι εύκολο να εισαχθεί το στρώμα. Το συνολικό μήκος της λειτουργώντας λεπίδας είναι μεγάλο, μειώνοντας κατά συνέπεια την ένδυση. Είναι κατάλληλο για ποικίλλει τους σχηματισμούς από το μαλακό βράχο μάλλον στη σκληρή ροκ.
Περιγραφή των Tricone κομματιών:
(1) κόβοντας δομή αυτού του tricone κομματιού βράχου σειράς:
Η διάρκεια των ενθέτων καρβιδίου βολφραμίου ασφαλίστρου βελτιώνεται με τους νέους τύπους και τις νέες τεχνικές για το κομμάτι ενθέτων. Η ένδυση-αντίσταση των δοντιών ενισχύεται με το καρβίδιο βολφραμίου ασφαλίστρου hardfacing στις επιφάνειες δοντιών για το κομμάτι δοντιών χάλυβα.
(2) δομή μετρητών αυτού του tricone κομματιού βράχου σειράς:
Η πολλαπλάσια προστασία μετρητών με trimmers μετρητών στα ένθετα τακουνιών και μετρητών στην επιφάνεια μετρητών του κώνου, τα ένθετα καρβιδίου βολφραμίου και hardfacing στο shirttail αυξάνει την ικανότητα εκμετάλλευσης μετρητών και τη ζωή ρουλεμάν.
(3) φέρουσα δομή αυτού του tricone κομματιού βράχου σειράς:
Συμπεριφορά υψηλής ακρίβειας με δύο πρόσωπα ώθησης. Οι σφαίρες κλειδώνουν τον κώνο. Ακουσμένη Hardface επιφάνεια ρουλεμάν. Ρουλεμάν κώνων που ενθέτεται με την τριβή-μείωση του κράματος και έπειτα επαργυρωμένος. Η αντίσταση γδαρσίματος και η αντίσταση σύλληψης του ρουλεμάν είναι βελτιωμένες και κατάλληλες για την υψηλή περιστροφική ταχύτητα.
(4) σφραγίδα και λίπανση αυτού του tricone κομματιού βράχου σειράς:
Η προηγμένη συσκευασία σφραγίδων μετάλλων αποτελείται από δύο καθίσματα μετάλλων και δύο ελαστικά energizers. Συμπιεσμένα energizers εξασφαλίζουν καλή επαφή που κρατιέται σε δύο επιφάνειες σφράγισης των δαχτυλιδιών μετάλλων από την ελαστική δύναμη, και επιτυγχάνουν τη φέρουσα σφραγίδα. Στη διάτρηση, η σφραγίδα μετάλλων είναι σχετικά δυναμική, και energizers είναι στατικά. Αυτό θα βελτιώσει την αξιοπιστία και τη διάρκεια της συμπεριφοράς της σφραγίδας. Το σύστημα αποζημιωτών πίεσης και το προηγμένο λίπος μπορούν πολύ να αυξήσουν την αξιοπιστία λίπανσης.
Χαρακτηριστικά γνωρίσματα των Tricone κομματιών:
(1) κώδικας IADC: 417 427 437 517 527 537 617 627 637 737 837 832 415 425 435 445 525 625 635 416 427 436 446 447 516 526 537 547 516 536 535, 637, 642, 737, 742, 745, 835, 837, 842.
(2) μεγέθη: Από 6 1/4» σε 12 1/4»
(3) φέρων τύπος: σφραγισμένο ρουλεμάν και non-sealed ρουλεμάν
(4) σχηματισμός ή στρώμα: μαλακός, μέσος μαλακός, σκληρός, ημίσκληρος, πολύ σκληρός σχηματισμός
ΚΏΔΙΚΑΣ IADC:
| Κώδικας IADC | WOB | Περιστροφή/λεπτό | Εφαρμογή |
| (KN/mm) | (r/min) | ||
| 437/447/435 | 0.35-0.9 | 240-70 | πολύ μαλακοί σχηματισμοί με τη χαμηλή συμπιεστική δύναμη και την υψηλή δυνατότητα τρυπανιών, όπως τον άργιλο, mudstone, κιμωλία, γύψος, αλατισμένος, μαλακός ασβεστόλιθος |
| 517/527/515 | 0.35-1.0 | 220-60 | μαλακοί σχηματισμοί με τη χαμηλή συμπιεστική δύναμη και την υψηλή δυνατότητα τρυπανιών, όπως mudstone, γύψος, αλατισμένος, μαλακός ασβεστόλιθος |
| 537/547/535 | 0.45-1.0 | 220-50 | μαλακοί έως μέσοι σχηματισμοί με τη χαμηλή συμπιεστική δύναμη, όπως το μέσο, μαλακό κούνημα, μέσος μαλακός ασβεστόλιθος, μέσος μαλακός ψαμμίτης, μέσος σχηματισμός με τα σκληρότερα και λειαντικά interbeds |
| 617/615 | 0.45-1.1 | 200-50 | ημίσκληρος σχηματισμός με την υψηλή συμπιεστική δύναμη, όπως το σκληρό σχιστόλιθο, ασβεστόλιθος, ψαμμίτης, δολομίτης |
| 637/635 | 0.5-1.1 | 180-40 | σκληρός σχηματισμός με την υψηλή συμπιεστική δύναμη, όπως τον ασβεστόλιθο, ψαμμίτης, δολομίτης, σκληρός γύψος, μάρμαρο |
| Σημείωση: Επάνω από τα limitts WOB και RRPM δεν πρέπει να χρησιμοποιηθεί ταυτόχρονα | |||
| Καρφίτσα νημάτων: | ||
| Διάμετρος κομματιών | ΚΑΡΦΊΤΣΑ API | |
| (ίντσα) | (χιλ.) | |
| 6 1/4 " ~6 3/4» | 159~171 | 3 1/2» |
| 7 1/2 " ~9 1/2» | 190.5~241 | 4 1/2» |
| 9 5/8 " ~12 1/4» | 245~311 | 6 5/8» |
Πώς να διαβάσει τον κώδικα IADC:
