ΥΨΗΛΉ ΔΙΕΊΣΔΥΣΗ ΣΦΥΡΙΏΝ ΚΆΤΩ-Ο-ΤΡΥΠΏΝ RH510 ΓΙΑ ΚΆΤΩ ΑΠΌ ΤΗ ΔΙΆΤΡΗΣΗ ΤΡΥΠΏΝ

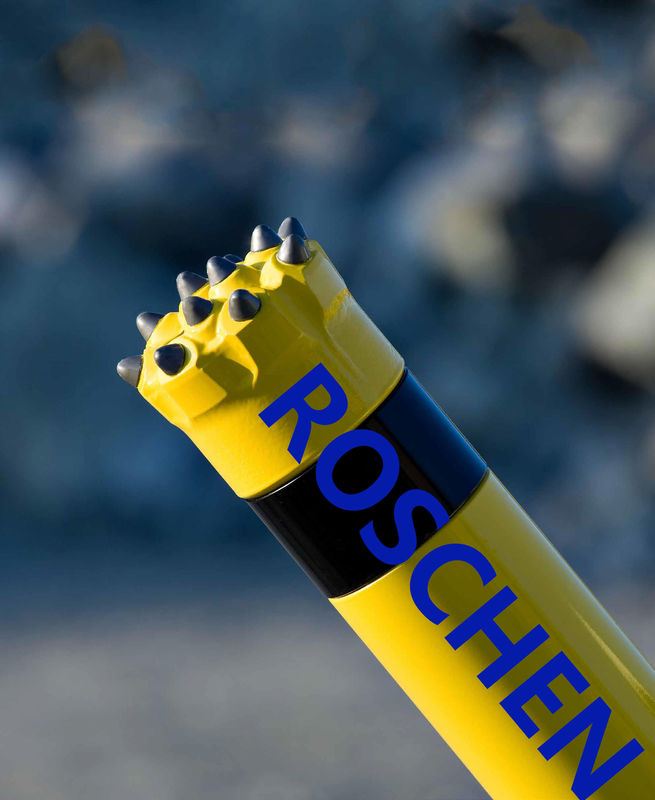

ΣΦΥΡΊ ΚΆΤΩ-Ο-ΤΡΥΠΏΝ RH510
Τα κομμάτια σφυριών του (DTH) κάτω-ο-τρυπών χρησιμοποιούνται με τα σφυριά κάτω-ο-τρυπών για τη διάτρυση των τρυπών μέσω ενός ευρέος φάσματος των τύπων βράχων. Από κοινού με τα σφυριά DTH, τα κομμάτια σφυριών τρυπανιών σχεδιάζονται με μια αυλάα κίνηση για την περιστροφή του κομματιού στο έδαφος.
Το Roschen RH510 είναι ένα σφυρί του (DTH) κάτω-ο-τρυπών που κατασκευάζεται για τα υψηλά ποσοστά διείσδυσης και τη μέγιστη παραγωγικότητα. Αυτό το σφυρί για τη υψηλή επίδοση είναι η πρώτη επιλογή για τη διάτρυση των σκληρών και λειαντικών βράχων. Δεν χαρακτηρίζει ένα κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας σχέδιο κνημών για τη βελτιστοποιημένη ενεργειακή αποδοτικότητα, και καμία βαλβίδα ποδιών. Τα πρότυπα με τα βαρέων καθηκόντων ή αντιστρέψιμα περιβλήματα είναι διαθέσιμα για να εξασφαλίσουν μέγιστη ζωή εφαρμογή μεγάλης διάτρυσης στους λειαντικούς σχηματισμούς βράχου.
Αυτό επιτυγχάνεται μέσω μιας ιδιόκτητης διεπαφής μεταξύ του εμβόλου και του κομματιού. Αυτό βελτιστοποιεί την ενεργειακή μετάδοση αντίκτυπου για να ωθήσει τα ποσοστά διείσδυσης. Το αποτέλεσμα θα παραδώσει την άριστη οικονομία μέσω της υψηλής παραγωγικότητας. Σχεδιάζεται για τις λειτουργούσες πιέσεις μέχρι το φραγμό 24 (350 psig).
Το σφυρί RH510 δεν απαιτεί μια βαλβίδα ποδιών στο κομμάτι που χαμηλώνει περαιτέρω την πιθανότητα για κάτω - χρόνος. Το μοναδικό σχέδιο μεγιστοποιεί τη ενεργειακή αποδοτικότητα μαζί με την αποταμίευση καυσίμων και ελαχιστοποιεί τις συνολικές δαπάνες διάτρυσης.
Σφυρί | Βάρος κλ (λίβρα) | Εξωτερική διάμετρος χιλ. (.) | Μήκος χιλ. σφυριών (.) |
RH510r 3» | 25 (55) | 81.3 (3,2) | 823 (32,4) |
RH510r 4» | 38 (83) | 98 (3,56) | 914 (36) |
RH510 5» | 68 (145) | 120 (4,72) | 987 (38,86) |
RH510g 5» | 73 (160) | 126 (4,96) | 987 (38,86) |
RH510r 5» | 73 (160) | 126 (4,96) | 987 (38,86) |
RH510 6» | 72 (158) | 142 (5,6) | 922 (36,3) |
RH510g 6» | 82 (180) | 150 (5,9) | 922 (36,3) |
RH510r 6» | 82 (180) | 150 (5,9) | 922 (36,3) |
RH510w 6» | 72 (158) | 142 (5,6) | 922 (36,3) |
RH510r 8» | 173 (380) | 181 (7,12) | 1,219 (48) |
RH510w 8» | 173 (380) | 181 (7,12) | 1,270 (50) |
Προδιαγραφές σφυριών ROSCHEN DTH | |||||||
Μέγεθος σφυριών | Κνήμη κομματιών | Κώδικας ROSCHEN | Νήμα σύνδεσης | Κατάλληλο κομμάτι | Πίεση εργασίας | Κατανάλωση αέρα | |
1» | BR1 | ROS 11 | RD50 κιβώτιο | ¢50-70mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
1.0Mpa | 4m3/min | ||||||
1.4Mpa | 5m3/min | ||||||
2» | BR2 | ROS 22 | RD50 κιβώτιο | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
1.0Mpa | 4m3/min | ||||||
1.4Mpa | 5m3/min | ||||||
3» | DHD3.5 | ROS 32 | API 2 3/8» κανονισμός | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
COP32/COP34 | |||||||
M30 | 1.5Mpa | 9m3/min | |||||
4» | DHD340 | ROS 34 | API 2 3/8» κανονισμός | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3/min | |||||
M40 | 2.4Mpa | 15m3/min | |||||
5» | DHD350 | ROS 52 ROS 54 | API 2 3/8» κανονισμός το /API 3 1/2» κανονισμός | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3/min | |||||
M50 | 2.4Mpa | 23m3/min | |||||
6» | DHD360 | ROS 62 ROS 64 | API 3 1/2» κανονισμός | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3/min | |||||
M60 | 2.4Mpa | 28.5m3/min | |||||
8» | DHD380 | ROS 82 ROS 84 | API 4 1/2» κανονισμός | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3/min | |||||
SD8 | 2.4Mpa | 34m3/min | |||||
M80/M85 | |||||||
10» | SD10 | ROS 100 | API 6 5/8» κανονισμός | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
Numa100 | 1.8Mpa | 40m3/min | |||||
ROS 100 | 2.4Mpa | 55m3/min | |||||
12» | DHD1120 | ROS 120 | API 6 5/8» κανονισμός | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
SD12 | 1.8Mpa | 56m3/min | |||||
Numa120 | 2.4Mpa | 78m3/min | |||||
Σημειώσεις: | |||||||
Το Metzke, νήμα Remet είναι διαθέσιμο! | |||||||
Οποιαδήποτε ειδική κνήμη τύπων του σφυριού DTH θα είναι διαθέσιμη από τα αιτήματα. |
