Atlas Copco εκκεντρική διάτρηση υπερφορτίου
ΣΎΣΤΗΜΑ ODS
Τρυπώντας με τρυπάνι σύστημα υπερφορτίου

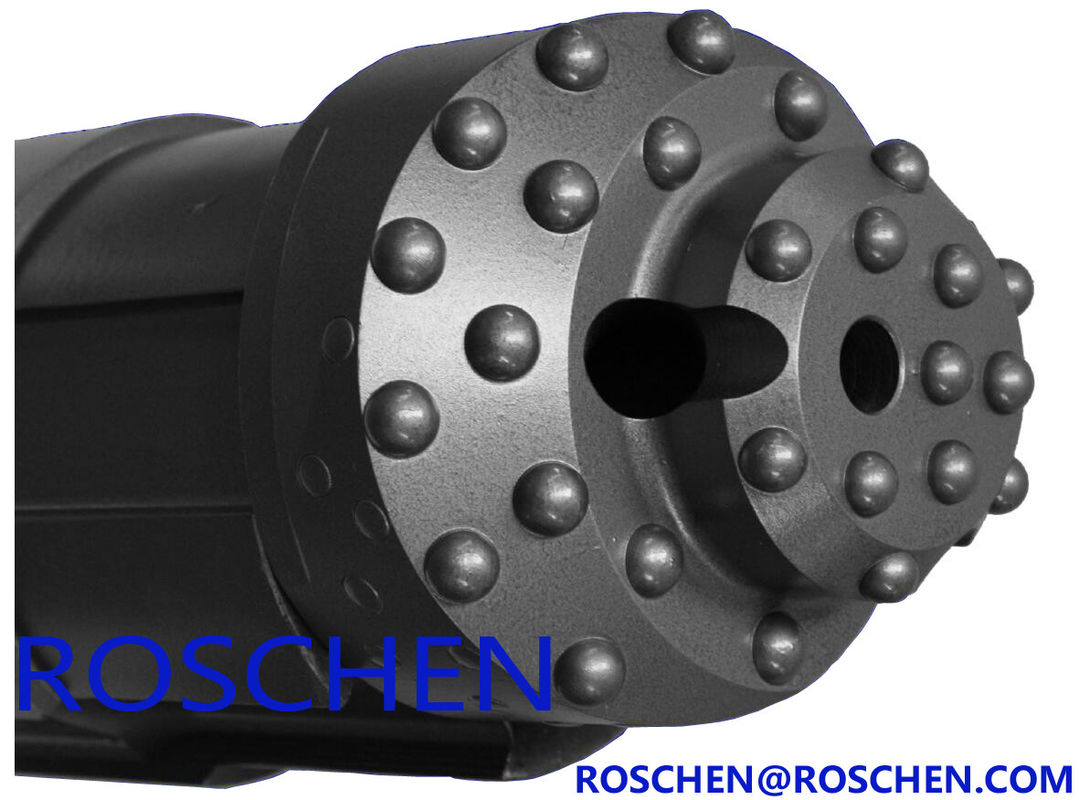

Το σύστημα ODS του Roschen είναι ένα αποδεδειγμένο διμερές εκκεντρικό τρυπώντας με τρυπάνι σύστημα υπερφορτίου που σχεδιάζεται για την ταυτόχρονα διάτρηση και το περίβλημα των τρυπών, μέσω των ασταθών επίγειων όρων.
Κύρια χαρακτηριστικά:
. Διαθέσιμος για τα μεγέθη περιβλημάτων από 114mm (4 1/2») στο απλό διμερές σχέδιο διαμέτρων 273mm (10 ¾») για την καλύτερη μεταφορά της ενέργειας στο πρόσωπο κομματιών
. Βέλτιστη απόδοση διάτρυσης στους ασταθείς επίγειους όρους
. Το εκκεντρικό κομμάτι μπορεί εύκολα και γρήγορα να αφαιρεθεί για την αντικατάσταση ή την αποκατάσταση
. η «ανοικτή και κλειστή» ρύθμιση κλειδώματος μέσα στον κάτοχο κομματιών έτσι τίποτα δεν μπορεί να αποτρέψει το εκκεντρικό κομμάτι από το κλείσιμο
. Το κομμάτι ODS έχει ένα θετικό πειραματικό σχέδιο που βοηθά να καθοδηγήσει το εκκεντρικό κομμάτι και να παραγάγει μια ευθύτερη τρύπα
Εκκεντρικό σύστημα περιβλημάτων (εκκεντρικό τρυπώντας με τρυπάνι σύστημα υπερφορτίου) | |||||||||
Τύπος | Περίβλημα Recom.Size (χιλ.) | Ελάχιστο εσωτερικό παπούτσι περιβλημάτων Dia.of Dia (χιλ.) Δ | Διεύρυνση Dia (χιλ.) Γ | ΣΦΥΡΊ DTH | Σωλήνας τρυπανιών | Αριθμός μερών. | |||
Max.OD (α) | Min.ID (β) | Νήμα σύνδεσης | O.D. (χιλ.) | Γαλλικό κλειδί επίπεδο (χιλ.) | |||||
ODEX90 | 115 | 102 | 90 | 123 | DHD3.5 | API 2 3/8» κανονισμός | 76 | 65 | Odex90-DHD |
COP32 | Odex90-ΣΠΟΛΑ | ||||||||
QL30 | ODEX90-QL30 | ||||||||
ODEX115 | 142 | 128 | 115 | 152 | DHD340 | API 2 3/8» κανονισμός | 76 | 65 | Odex115-DHD |
COP44 | Odex115-ΣΠΟΛΑ | ||||||||
SD4 | ODEX115-SD4 | ||||||||
QL40 | ODEX115-QL40 | ||||||||
Αποστολή 40 | ODEX115-M40 | ||||||||
ODEX140 | 171 | 157 | 140 | 187 | DHD350R | API 2 3/8» κανονισμός | 89 | 65 | Odex140-DHD |
COP54 | Odex140-ΣΠΟΛΑ | ||||||||
SD5 | ODEX140-SD4 | ||||||||
QL50 | ODEX140-QL50 | ||||||||
Αποστολή 50 | ODEX140-M50 | ||||||||
ODEX165 | 196 | 183 | 165 | 212 | DHD360 | API 3 1/2» κανονισμός | 114 | 95 | Odex165-DHD |
COP64 | Odex165-ΣΠΟΛΑ | ||||||||
SD6 | ODEX165-SD6 | ||||||||
QL60 | ODEX165-QL60 | ||||||||
Αποστολή 60 | ODEX165-M60 | ||||||||
ODEX190 | 222 | 205 | 190 | 237 | DHD360 | API 3 1/2» κανονισμός | 114 | 95 | Odex190-DHD |
COP64 | Odex190-ΣΠΟΛΑ | ||||||||
SD6 | ODEX190-SD6 | ||||||||
QL60 | ODEX190-QL60 | ||||||||
Αποστολή 60 | ODEX190-M60 | ||||||||
ODEX240 | 273 | 260 | 240 | 306 | DHD380 | API 3 1/2» κανονισμός | 114 | 95 | Odex240-DHD |
COP84 | Odex240-ΣΠΟΛΑ | ||||||||
SD8 | ODEX240-SD8 | ||||||||
QL80 | ODEX240-QL80 | ||||||||
Αποστολή 80 | ODEX240-M80 | ||||||||
ODEX280 | 327 | 305 | 280 | 370 | SD10 | API 4 1/2» κανονισμός | 114 | 95 | Odex280-SD |
Numa100 | Odex280-NU |
ODEX
ROSCHEN παράγει τρυπώντας με τρυπάνι σύστημα υπερφορτίου ODEX το εκκεντρικό, αρχίζοντας από το ODEX90 σε ODEX445. Αυτά τα τρία - το σύστημα κομματιού περιλαμβάνει από το πειραματικό κομμάτι, γλύφανο, συσκευή οδηγών. Τα τρυπώντας με τρυπάνι συστήματα υπερφορτίου ROSCHEN ODEX χρησιμοποιούνται ευρέως σε ποικίλες εφαρμογές από καλά να τρυπήσουν και να εξαγάγουν για να λικνίσουν να δέσουν και την έρευνα περιοχών.
Advtanges:
- Γρήγορη αφαίρεση των μοσχευμάτων Υψηλό ποσοστό διείσδυσης, ειδικά στον ανθεκτικό σχηματισμό βράχου
- Εύκολη δειγματοληψία χώματος και υπόγειων νερών κατά τη διάρκεια της διάτρυσης
- Πιθανός να μετρήσει την εκτίμηση παραγωγής στο επιλεγμένο βάθος στο σχηματισμό
- Συμφέρων στους μη σταθεροποιημένους σχηματισμούς με έναν υψηλό κίνδυνο
Σειρά εφαρμογής:
Είναι κατάλληλο για τα φρεάτια νερού, γεωθερμικά φρεάτια, κοντοί σωροί mirco με τρυπάνι, μέσος μίνι-τύπος που εμποτίζει την τρύπα του προγράμματος κτηρίου, φραγμάτων και λιμανιών.
1. Κατά διάτρυση των ενάρξεων, τη γλύφανο ταλαντεύεται έξω και διευρύνει την πειραματικός-τρύπα αρκετά ευρέως για το σωλήνα περιβλημάτων για να γλιστρήσει κάτω πίσω από τη συνέλευση κομματιών τρυπανιών.
2. Όταν το απαραίτητο βάθος επιτυγχάνεται, η περιστροφή αντιστρέφεται προσεκτικά, όπου ταλαντεύεται μέσα το γλύφανο, επιτρέποντας στη συνέλευση κομματιών τρυπανιών για να σηκωθεί μέσω του περιβλήματος.
3. Οι σωλήνες περιβλημάτων που πρόκειται να αφεθούν στην τρύπα τρυπανιών πρέπει να σφραγιστούν στο κατώτατο σημείο της τρύπας με τη βοήθεια του ρευστοκονιάματος τσιμέντου ή κάποιου άλλου σφραγίζοντας πράκτορα.
4. Η διάτρηση συνεχίζεται στο επιθυμητό βάθος στο στρώμα βράχου χρησιμοποιώντας μια συμβατική διάτρηση.
