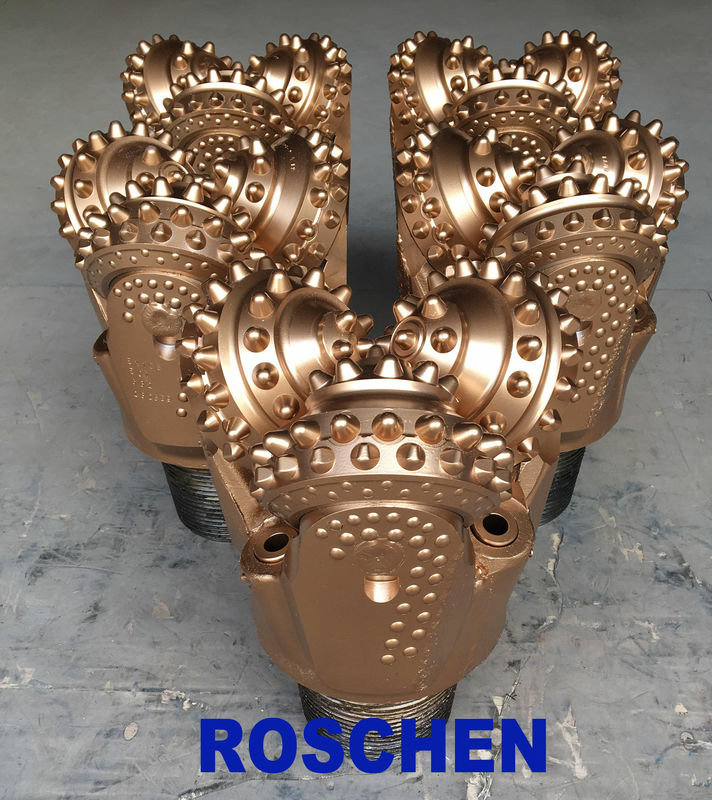

Tricone κομμάτι 8 1/2» Tricone τρυπανιών βράχου Bit/TCI/κομμάτι τρυπανιών πετρελαιοπηγών
Σπάζοντας μηχανισμός βράχου του tri-cone κομματιού
1. Συντριβή αντίκτυπου
Όταν το κομμάτι κώνων λειτουργεί στο κατώτατο σημείο καλά, ο αντίκτυπος των δοντιών στο βράχο από τη διαμήκη δόνηση του κομματιού είναι ο κύριος τρόπος να σπαστεί ο βράχος από το κομμάτι κυλίνδρων. Όταν το κομμάτι τρυπανιών περιστρέφεται, τα δόντια πιέζονται στο βράχο με μια ορισμένη ταχύτητα. Αυτή η μέθοδος συντριβής είναι παρόμοια με τη στατική πίεση στη δοκιμή συντριβής. Η συμπίεση των δοντιών στο βράχο απαιτεί τον αρκετό συγκεκριμένο χρόνο πίεσης και επαφών. Επομένως, το αξονικό φορτίο του δοντιού του κομματιού κυλίνδρων στο βράχο περιλαμβάνει τη στατική πίεση και το φορτίο αντίκτυπου. Η πίεση διάτρυσης που εφαρμόζεται στο κομμάτι τρυπανιών είναι μια μερίδα στατικής πίεσης το φορτίο αντίκτυπου παράγεται από το κομμάτι τρυπανιών όταν περιστρέφεται καλά το κατώτατο σημείο, έτσι ώστε το σύστημα σειράς κομμάτι-τρυπανιών τρυπανιών συμπιέζεται συνεχώς και τεντώνεται, και η χαμηλότερη σειρά τρυπανιών διαβιβάζει την ενέργεια ελαστικής παραμόρφωσης του κύκλου παραχθείς από τον κώνο, αυτό είναι η πηγή της πίεσης αντίκτυπου των δοντιών όταν σπάζει το κομμάτι τρυπανιών το βράχο. Η αύξηση της πίεσης αντίκτυπου του κομματιού τρυπανιών στο σχηματισμό μπορεί να αυξήσει την αποδοτικότητα του σπασμένου βράχου.
2. Κουρά ολίσθησης
Στο βράχο με την υψηλότερη πλαστικότητα, εκτός από τον αντίκτυπο των δοντιών στον κατώτατο βράχο, απαιτεί επίσης τα δόντια για να έχει μια ορισμένη επίδραση ολίσθησης στο έδαφος, έτσι ώστε τα δόντια κόβουν το βράχο για να επεκτείνουν την επίδραση συντριβής βράχου. Είναι σημαντικό κατά το διάτρυση στους μαλακούς σχηματισμούς. Τα μέτρα για να προκληθεί η ολίσθηση όταν κυλιέται ο κώνος στο κατώτατο σημείο είναι καλά έξοχος-τοπ, σύνθετος κώνος και άξονας μετατόπισης.
(1) έξοχη κορυφή. Τα έξοχα τοπ μέσα ότι η κορυφή κώνων του κώνου υπερβαίνει την κεντρική γραμμή του κομματιού τρυπανιών. Η απόσταση από την κορυφή του κώνου στην κεντρική γραμμή καλείται έξοχος-κάλυμμα. Όσο μεγαλύτερη η έξοχος-τοπ απόσταση, τόσο μεγαλύτερο το ποσό ολίσθησης. Η έξοχος-κορυφή παράγει μια ολίσθηση μέσα της εφαπτόμενης κατεύθυνσης, και ο βράχος μεταξύ των δοντιών και των δοντιών σε κάθε δαχτυλίδι του κώνου κόβεται.
(2) σύνθετος κώνος. Ο σύνθετος κώνος αναγκάζει τον κώνο για να γλιστρήσει στην εφαπτόμενη κατεύθυνση, και όπως με την έξοχος-κορυφή, ο βράχος μεταξύ των δοντιών και των δοντιών σε κάθε δαχτυλίδι του κώνου κόβεται.
(3) μετατόπιση του άξονα. Η μετατόπιση του άξονα σημαίνει ότι ο άξονας του κώνου είναι μεταφρασμένος μια απόσταση σχετικά με τον άξονα του κομματιού. Αυτή η απόσταση καλείται wheelbase μετατόπισης. Εάν το wheelbase μετατόπισης είναι μεγαλύτερο, το ποσό ολίσθησης του κώνου είναι μεγαλύτερο, και η επίδραση κουράς είναι μεγαλύτερη. Ο άξονας μετατόπισης αναγκάζει τα δόντια για να γλιστρήσει αξονικώς, και ο βράχος μεταξύ των εργαλείων δαχτυλιδιών στον κώνο κόβεται.
3. Η δράση κουράς το ίδιο του δοντιού
Όταν το δόντι τρώγεται στο βράχο στο πλαίσιο της δράσης της αξονικής πίεσης (πίεση διάτρυσης), η επιφάνεια σφηνών του δοντιού παράγει μια οριζόντια δύναμη κουράς στο βράχο σε επαφή με το, και ο βράχος υποβάλλεται στο σπάσιμο κουράς κατά μήκος του αεροπλάνου κουράς, μαζί με τα δόντια. Κίνηση για να αφαιρέσει το σπασμένο βράχο, ο οποίος είναι η επίδραση κουράς το ίδιο του δοντιού στο βράχο.
| Tricone προδιαγραφές προϊόντων κομματιών Rolle: | |
| Πρότυπο | Αλεσμένα κομμάτια δοντιών tricone για το φρεάτιο νερού, κομμάτια TCI tricone για το φρεάτιο νερού |
| Κώδικας IADC |
116 117 126 127 136 137 216 217 226 316 317 326 327 336 337 115 125 135 215 225 235 315 325 335 114 124 214 314 111 121 131 346 347 |
|
417 427 437 517 527 537 617 627 637 737 837 832 415 425 435 445 525 625 635 416 427 436 446 447 516 526 537 547 516 536 535 |
|
| Φέρων τύπος | Χ--Ρουλεμάν τριβής Γ--Ρουλεμάν κυλίνδρων Φ--Να επιπλεύσει συμπεριφορά |
| Σφραγίζοντας τύπος | HJ (σφραγισμένο μέταλλο ρουλεμάν περιοδικών) |
| Το εκτάριο (το λάστιχο σφράγισε το ρουλεμάν περιοδικών) αέρας δρόσισε το φέροντα τύπο | |
| Μέγεθος | Από 2 7/8» σε 26» μεγαλύτερα μεγέθη για το κομμάτι ανοιχτηριών τρυπών, κομμάτι γλυφάνων |
| Υλικό | χάλυβας κραμάτων, ένθετο καρβιδίου βολφραμίου |
| Πρόσθετο χαρακτηριστικό γνώρισμα | 1) Υ-κωνικά δόντια 2) Δόντια Χ-σμιλών 3) Κ ευρέα δόντια 4) Γ προστασία Gague |
| Εφαρμόσιμος σχηματισμός | Πολύ μαλακός, μαλακός, μέσος μαλακός, σκληρός, ημίσκληρος, πολύ σκληρός σχηματισμός |
| Εφαρμογή |
Πετρέλαιο & αέριο, φρεάτιο νερού, μεταλλεία και τεκτονικές βιομηχανίες, πετρελαιοφόρος περιοχή, οικοδόμηση, γεωθερμικό, κατευθυντικό τρύπημα, και υπόγεια εργασία ιδρύματος. |
| Αριθ. | TRICONE ΜΕΓΕΘΟΣ ΚΟΜΜΑΤΙΩΝ ΒΡΑΧΟΥ | ΝΉΜΑ REG.PIN API | |
| χιλ. | |||
| 1 | 3 3/4 | 95.3 | 2 3/8 |
| 2 | 3 7/8 | 98.4 | 2 3/8 |
| 3 | 4 1/8 | 104.8 | 2 3/8 |
| 4 | 4 1/4 | 108 | 2 3/8 |
| 5 | 4 1/2 | 114.3 | 2 3/8 |
| 6 | 4 5/8 | 117.5 | 2 7/8 |
| 7 | 4 3/4 | 120.7 | 2 7/8 |
| 8 | 4 7/8 | 123.8 | 2 7/8 |
| 9 | 5 1/2 | 139.7 | 3 1/2 |
| 10 | 5 5/8 | 142.9 | 3 1/2 |
| 11 | 5 2/3 | 143.9 | 3 1/2 |
| 12 | 4 3/4 | 146.1 | 3 1/2 |
| 13 | 5 7/8 | 149.2 | 3 1/2 |
| 14 | 6 | 152.4 | 3 1/2 |
| 15 | 6 1/8 | 155.6 | 3 1/2 |
| 16 | 6 1/4 | 158.8 | 3 1/2 |
| 17 | 6 1/2 | 165.1 | 3 1/2 |
| 18 | 6 5/8 | 168.3 | 3 1/2 |
| 19 | 6 3/4 | 171.5 | 3 1/2 |
| 20 | 7 1/2 | 190.5 | 4 1/2 |
| 21 | 7 5/8 | 193.7 | 4 1/2 |
| 22 | 7 7/8 | 200 | 4 1/2 |
| 23 | 8 3/8 | 212.7 | 4 1/2 |
| 24 | 8 1/2 | 215.9 | 4 1/2 |
| 25 | 8 5/8 | 219.1 | 4 1/2 |
| 26 | 8 3/4 | 222.3 | 4 1/2 |
| 27 | 9 1/2 | 241.3 | 6 5/8 |
| 28 | 9 5/8 | 244.5 | 6 5/8 |
| 29 | 9 7/8 | 250.8 | 6 5/8 |
| 30 | 10 1/2 | 266.7 | 6 5/8 |
| 31 | 10 5/8 | 269.9 | 6 5/8 |
| 32 | 11 | 279.4 | 6 5/8 |
| 33 | 11 5/8 | 295.3 | 6 5/8 |
| 34 | 12 | 304.8 | 6 5/8 |
| 35 | 12 1/4 | 311.2 | 6 5/8 |
| 36 | 12 5/16 | 312.7 | 6 5/8 |
| 37 | 13 3/8 | 314.3 | 6 5/8 |
| 38 | 12 7/16 | 315.9 | 6 5/8 |
| 39 | 12 5/8 | 320.7 | 6 5/8 |
| 40 | 13 1/8 | 333.4 | 6 5/8 |
| 41 | 13 1/2 | 342.9 | 6 5/8 |
| 42 | 13 5/8 | 346.1 | 6 5/8 |
| 43 | 13 3/4 | 349.3 | 6 5/8 |
| 44 | 14 1/2 | 368.3 | 7 5/8 |
| 45 | 14 3/4 | 374.7 | 7 5/8 |
| 46 | 15 1/2 | 393.7 | 7 5/8 |
| 47 | 16 | 406.4 | 7 5/8 |
| 48 | 17 1/2 | 444.5 | 7 5/8 |
| 49 | 18 7/8 | 479.4 | 7 5/8 |
| 50 | 20 | 508 | 7 5/8 |
| 51 | 22 | 558.8 | 7 5/8 |
| 52 | 24 | 609.6 | 7 5/8 |
| 53 | 26 | 660.4 | 7 5/8 |
| 54 | 28 | 711.2 | 7 5/8 |
| 55 | 30 | 762 | 7 5/8 |
