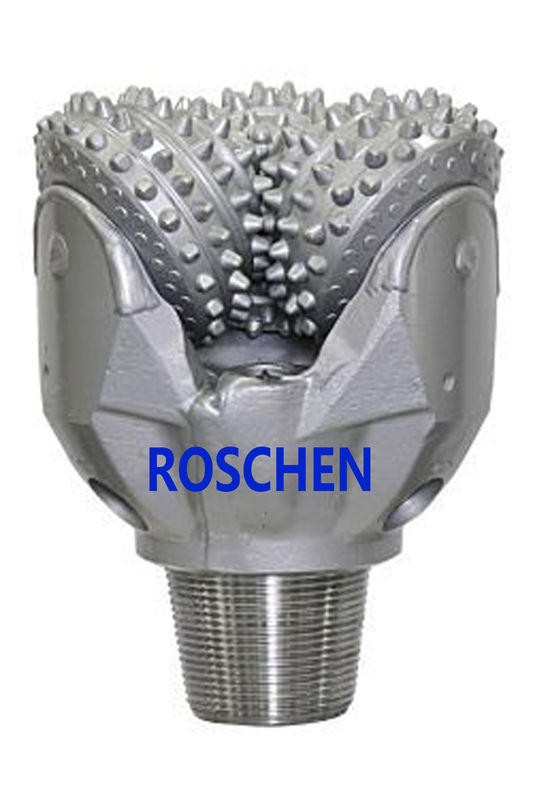

16 μέσα. Tricone κομμάτι τρυπανιών GTX TCI, IADC 535
Περιγραφή
Τα Tricone κομμάτια τρυπανιών κώνων κυλίνδρων μεγιστοποιούν την απόδοση σε μια καθορισμένη εφαρμογή. Ο πολιτισμός συνεχούς μας βελτίωση-βασισμένος στο στη δέσμευση Ε&Α μας για την ενίσχυση της διάτρησής σας πρόγραμμα-επιτυγχάνει υψηλότερο ROP με το χαμηλότερο κόστος-ανά-πόδι.
Η οικογένεια των tricone κομματιών τρυπανιών Roschen Hughes Christensen GT, GTX, GX και STX από Roschen Baker Hughes έχει συσσωρεύσει τη σημαντική εμπειρία τομέων κατά την τελευταία δεκαετία, που γίνεται τα κομμάτια τρυπανιών της επιλογής για πολλούς χειριστές και αναδόχους σε ποικίλες εφαρμογές. Αυτά τα κομμάτια χτίζονται επάνω στις τομέας-αποδεδειγμένες τεχνολογίες, χρησιμοποιώντας τα υψηλής ποιότητας υλικά και ανώτερες διαδικασίες παραγωγής για να παρέχουν την αξιόπιστη και συνεπή απόδοση διάτρυσης.
Εφαρμογές:
. Συμβατικές εφαρμογές διάτρυσης
. Περιστροφικές και εφαρμογές μηχανών
Χαρακτηριστικά γνωρίσματα/οφέλη:
. Ρουλεμάν GTX - η γραμμή GTX χαρακτηρίζει ένα σφραγισμένο O-ring ρουλεμάν σφαιρών και κυλίνδρων. Αυτά τα κομμάτια συστήνονται για την υψηλή διάτρηση περιστροφής/λεπτό και τις κατευθυντικές εφαρμογές όπου τα τμήματα και οι ώρες τρυπών στο κομμάτι μειώνονται.
. Μέγιστη διείσδυση - επιθετική δράση διάτρυσης λόγω του πολύ μεγάλου όφσετ κώνων και βαθύ σχέδιο δοντιών intermesh με τον καλό εξαερισμό.
. Κεντρικό αεριωθούμενο αεροπλάνο - ένα τέταρτο αεριωθούμενο αεροπλάνο τοποθετείται στο κέντρο του κομματιού και χρησιμοποιείται για να αποτρέψει το κομμάτι Balling και τη σχετική μείωση του ποσοστού διείσδυσης.
Προδιαγραφές:
1. Μέγεθος: 16 μέσα. (406,4 χιλ.)
2. Τύπος κομματιών: Gtx-C30
3. IADC: 535
4. Τύπος δοντιών: TCI
5. Συμπεριφορά/συσκευασία σφραγίδων: Δύο κύλινδρος υπόλοιπου κόσμου/τυλιμένο O-ring
6. Σύνδεση: 75/8 ΚΑΝΟΝΙΣΜΟΣ API
7. Μέγιστο βάρος στο κομμάτι: klb 35 - 87 (15 - 38 TN ή kdaN)
8. Περιστροφική ταχύτητα: Για τις περιστροφικές και εφαρμογές μηχανών
9. Ροπή σύνθεσης: 34.0 - 40,0 kft-λίβρες (kNm 46,1 - 54,2)
| Αριθ. | ΜΈΓΕΘΟΣ ΚΟΜΜΑΤΙΏΝ ΒΡΆΧΟΥ PDC | REG.PIN API | |
| χιλ. | |||
| 1 | 3 3/4 | 95.3 | 2 3/8 |
| 2 | 3 7/8 | 98.4 | 2 3/8 |
| 3 | 4 1/8 | 104.8 | 2 3/8 |
| 4 | 4 1/4 | 108 | 2 3/8 |
| 5 | 4 1/2 | 114.3 | 2 3/8 |
| 6 | 4 5/8 | 117.5 | 2 7/8 |
| 7 | 4 3/4 | 120.7 | 2 7/8 |
| 8 | 4 7/8 | 123.8 | 2 7/8 |
| 9 | 5 1/2 | 139.7 | 3 1/2 |
| 10 | 5 5/8 | 142.9 | 3 1/2 |
| 11 | 5 2/3 | 143.9 | 3 1/2 |
| 12 | 4 3/4 | 146.1 | 3 1/2 |
| 13 | 5 7/8 | 149.2 | 3 1/2 |
| 14 | 6 | 152.4 | 3 1/2 |
| 15 | 6 1/8 | 155.6 | 3 1/2 |
| 16 | 6 1/4 | 158.8 | 3 1/2 |
| 17 | 6 1/2 | 165.1 | 3 1/2 |
| 18 | 6 5/8 | 168.3 | 3 1/2 |
| 19 | 6 3/4 | 171.5 | 3 1/2 |
| 20 | 7 1/2 | 190.5 | 4 1/2 |
| 21 | 7 5/8 | 193.7 | 4 1/2 |
| 22 | 7 7/8 | 200 | 4 1/2 |
| 23 | 8 3/8 | 212.7 | 4 1/2 |
| 24 | 8 1/2 | 215.9 | 4 1/2 |
| 25 | 8 5/8 | 219.1 | 4 1/2 |
| 26 | 8 3/4 | 222.3 | 4 1/2 |
| 27 | 9 1/2 | 241.3 | 6 5/8 |
| 28 | 9 5/8 | 244.5 | 6 5/8 |
| 29 | 9 7/8 | 250.8 | 6 5/8 |
| 30 | 10 1/2 | 266.7 | 6 5/8 |
| 31 | 10 5/8 | 269.9 | 6 5/8 |
| 32 | 11 | 279.4 | 6 5/8 |
| 33 | 11 5/8 | 295.3 | 6 5/8 |
| 34 | 12 | 304.8 | 6 5/8 |
| 35 | 12 1/4 | 311.2 | 6 5/8 |
| 36 | 12 5/16 | 312.7 | 6 5/8 |
| 37 | 13 3/8 | 314.3 | 6 5/8 |
| 38 | 12 7/16 | 315.9 | 6 5/8 |
| 39 | 12 5/8 | 320.7 | 6 5/8 |
| 40 | 13 1/8 | 333.4 | 6 5/8 |
| 41 | 13 1/2 | 342.9 | 6 5/8 |
| 42 | 13 5/8 | 346.1 | 6 5/8 |
| 43 | 13 3/4 | 349.3 | 6 5/8 |
| 44 | 14 1/2 | 368.3 | 7 5/8 |
| 45 | 14 3/4 | 374.7 | 7 5/8 |
| 46 | 15 1/2 | 393.7 | 7 5/8 |
| 47 | 16 | 406.4 | 7 5/8 |
| 48 | 17 1/2 | 444.5 | 7 5/8 |
| 49 | 18 7/8 | 479.4 | 7 5/8 |
| 50 | 20 | 508 | 7 5/8 |
| 51 | 22 | 558.8 | 7 5/8 |
| 52 | 24 | 609.6 | 7 5/8 |
| 53 | 26 | 660.4 | 7 5/8 |
| 54 | 28 | 711.2 | 7 5/8 |
| 55 | 30 | 762 | 7 5/8 |
